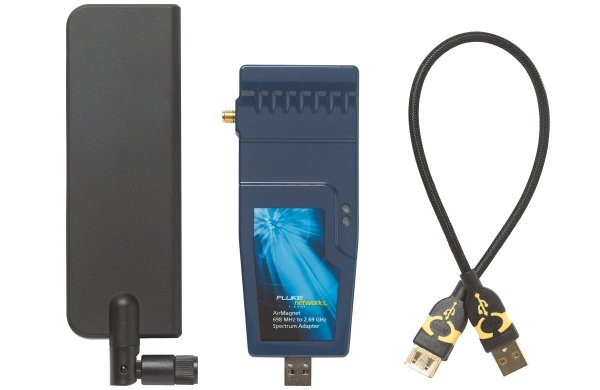

| Анализатор спектра Fluke Networks AirMagnet Spectrum ES (A1680) AirMagnet Spectrum ES™— это первый в отрасли инструмент для анализа спектра, специально разработанный для упорядочения тестирования в полевых условиях и устранения неисправностей развертывания сотовой разгрузки, в том числе DAS и малых сотовых сетей. AirMagnet Spectrum ES предлагает мобильность, доступность, расширенные функции производительности в полевых условиях и интуитивно понятное отображение сети, необходимое для сертификации и устранения неполадок на каждом этапе проекта, обеспечивая быстрое и правильное выполнение развертывания разгрузки. Продолжающийся бурный рост использования мобильных данных, движение к тому, что уже 80% мобильного трафика используется в зданиях, переход от 3G к LTE, а также необходимость надежного покрытия в корпоративных условиях приводит к стремительному росту беспроводных сетей внутри зданий. Две распространенные технологии, которые это поддерживают — распределенные антенные системы (DAS) и малые сотовые сети. Операторам, радиочастотным системным интеграторам или сетевым инженерам/техникам, отвечающим за развертывание, обслуживание и устранение неисправностей этих сетей, нужны профессиональные инструменты, которые могут помочь им правильно развернуть сеть с первого раза, а также своевременно и экономически эффективно найти и устранить неисправности. Одним из важнейших инструментов является анализатор радиочастотного спектра. Анализатор спектра используюется для: • Измерения производительности антенны • Соблюдения радиочастотной линии развертки • Измерения изоляции между сетями внутри зданий и макро сетями • Поиска и устранения радиочастотных помех • Развертывания и мониторинга сетей общественной безопасности сетей DAS До сих пор сетям DAS и развертыванию малых сотовых сетей недоставало анализатора спектра, который действительно мобилен, доступен и обладает всеми характеристиками для работы в полевых условиях, необходимых для эффективного выполнения проектов по установке в команде на территории заказчика. В результате необходимо было использовать громоздкое и |
||
Графики многокомпонентного спектра БПФ Графики БПФ AirMagnet Spectrum ES’ обеспечивают оперативное представление о распределении энергии радиоизлучения в среде для следующих уровней сигнала: текущий, минимальный, максимальный, максимальный стабилизированный и средний. Следующее поколение улучшения визуализации включают в себя: • Визуализацию голосовых событий и событий, связанных с данными: Визуализацию появлений событий GSM, CDMA, WCDMA и LTE, когда они происходят в сети. • Отображение блоков операторов: Визуализация телекоммуникационных операторов, которые работают в этом диапазоне частот. Такое быстрое наложение решает проблемы обычного анализатора спектра, быстро и точно распознавая частоты, используемые операторами в конкретном месте. • Блоки диапазонов: Визуализация описания блоков диапазонов для определенного диапазона частот. Такое быстрое наложение решает ограничения обычного анализатора спектра, быстро и точно распознавая частоты, используемые в конкретном месте. Плотность спектра График спектральной плотности обеспечивает долговременную видимость сети, показывая текущую информацию по сигналам, которые наиболее часто встречаются в текущей сессии захвата. Это полезно для идентификации редких передатчиков. Спектрограмма График спектрограммы обеспечивает просмотр всей полосы частот в срезе времени и позволяет видеть выбросы радиочастотной энергии, которые могут создавать проблемы в сети. Рабочий цикл частот График рабочего цикла показывает, как часто присутствует сигнал помехи в определенном диапазоне частот. Высокий показатель нагрузки означает, что сигнал, вызывающий помехи, постоянно передается и точно будет создавать проблемы в определенном диапазоне частот. Захват, сохранение и обмен файлами трассировки спектра Пользователи AirMagnet Spectrum ES могут сохранить результаты сканирования радиочастотного спектра, зафиксировать их в памяти, а после воспроизвести для анализа. Это очень полезно в качестве данных для экспертного анализа во время поиска и устранения неисправностей. Эти сохраненные следы также могут быть доступны всей организации для передачи проблемы следующему уровню и совместного устранения. |
||
 |
 |
|
| Визуализация радиочастотной энергии по всему спектру |
Окно визуализации голосовых событий и событий, связанных с данными обеспечивает визуальное представление голосовых событий и событий, связанных с данными в реальном времени, происходящих в определенном диапазоне частот. |
Прослеживание тенденции объема подключений |
 |
 |
 |

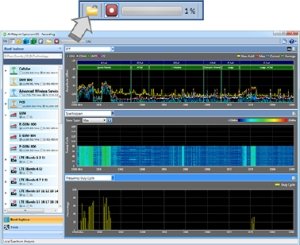

| Прокрутка истории радиочастотной среды с помощью спектрограммы |
Рабочий цикл частот показывает, как долго присутствует сигнал помехи в определенном диапазоне частот |
Захват, сохранение и обмен файлами трассировки спектра для передачи следующему уровню и сохранения данных анализа. |
|
|
||
 |
 |
 |

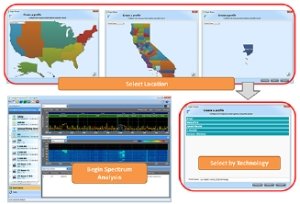

| Выберите сортировку/просмотр информации согласно вашим предпочтениям |

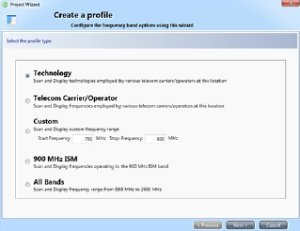

Сортировка информации по технологии |

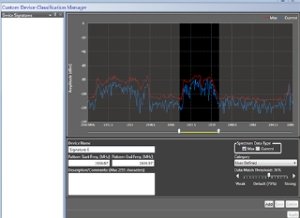

Создание пользовательских подписей для любого источника помех. |
|
|
||
 |
 |
|

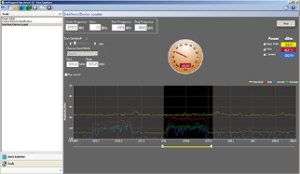

| Инструмент-локатор устройств работает по принципу счетчика Гейгера и подает более громкий звуковой сигнал при приближении пользователей к источнику помех. |

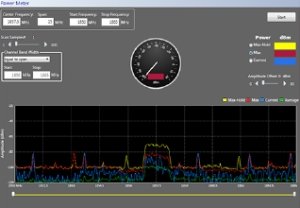

Проверка производительности антенны оборудования с помощью инструмента для измерения мощности. |
|
|
||
| Технические спецификации | |
| Диапазон частот | от 698 Мгц до 2690 Мгц |
| Частота выборочного тестирования | 20 МГц |
| Пропускная способность обработки в реальном времени | 7 МГц (3 дБ) |
| Разрешение по полосе пропускания | 39,0625 кГц |
| Чувствительность приема | GSM 200 кГц: -114 дБм CDMA 1,25 МГц: -110 дБм UMTS 5 МГц: -105 дБм LTE 1,4 МГц: -110 дБм LTE 3 МГц: -102 дБм LTE 5 МГц: -101 дБм LTE 10 МГц: -97 дБм LTE 15 МГц: -95 дБм LTE 20 МГц: -93 дБм |
| Подавление зеркальной частоты | Мин.: -29 дБн; Макс.: -40 дБн |
| Макс. РЧ вход без сжатия | -15 дБм |
| Точность RSSI | +/- 3 дБ |
| Отображаемый средний уровень шума (DANL) | 698 - 1,2240 МГц: Стандартное -169 дБм 1 240 - 2 690 МГц: Стандартное -171 дБм |
| PC-интерфейс | USB 2.0 интерфейс, соответствующий стандартам |
| Электрическая часть | Мощность: 5В от USB ; ток: 382 мА; потребление: 1910 мВт |
| Механический | 3дюйма x 2,3дюйма x 0,6дюйма (134,5мм x 58,1мм x 15,4мм); Вес: 1,5 унции |
| Внешние условия | Диапазон рабочих температур от 0°C до +70°C Диапазон температур хранения от -20°C до +85°C Относительная влажность 95% без конденсации |
| Характеристики антенны | |
| Диапазон частот | от 698 МГц до 960 МГц, 1 575,42 МГц, от 1710 МГц до 2700 МГц |
| Поддерживаемые технологии | GSM / GPRS/ EDGE / CDMA / EVDO/ UMTS /HSPA+ / LTE |
| Пиковое усиление | Стандартное 3+ дБи |
| Производительность | Стандартная 70% |
| Импеданс | 50 Ω |
| Диаграмма направленности излучения | Всенаправленное |
| Входная мощность | 10 Вт |
| Корпус | С защитой от УФ-излучения, PC/ABS |
| Разъём | Разъем SMA Male |
| Усиление антенны | |||||||
| Частота (МГц) | 700 ~ 800 | 824 ~ 960 | 1 575,42 | 1710 ~ 1880 | 1850 ~ 1990 | 1710 ~ 2170 | 2400 ~ 2800 |
| Пиковое усиление (дБи) | |||||||
| Прямая на открытом пространстве | 1,1 | 0,3 | 1,1 | 1,9 | 2,7 | 2,6 | 2,7 |
| Изгиб на открытом пространстве | 2,6 | 1,5 | 2,9 | 2,7 | 3,1 | 3,1 | 2 |
| GP 30x30см прямая от центра | 2,1 | 0,7 | 2,9 | 1,5 | 1,9 | 2 | 2,9 |
| GP 30x30см изгиб от центра | 3,5 | 1,7 | 5,2 | 5,9 | 6,7 | 6,4 | 4,9 |
| GP 30x30см угол от центра | 2,6 | 1,3 | 1,7 | 2,1 | 2,1 | 2,3 | 4,3 |
| GP 30x30см угол от изгиба | 2,6 | 1,8 | 3,1 | 2,1 | 3 | 2,8 | 5,1 |
| PCB угол от прямой | 1,4 | 1,2 | 0,9 | 2,5 | 3,2 | 3 | 1,4 |
| PCB угол от изгиба | 2,1 | 0,1 | 2,1 | 2,4 | 3,6 | 3,4 | 3 |
| Среднее усиление (дБи) | |||||||
| Прямая на открытом пространстве | -1,1 | -2,2 | -2 | -1,5 | -1,2 | -1,3 | -3,5 |
| Изгиб на открытом пространстве | -1,1 | -2,3 | -1,5 | -1,5 | -1,1 | -1,2 | -3,1 |
| GP 30x30см прямая от центра | -0,6 | -1,6 | -2 | -1,8 | -1,7 | -1,7 | -3,8 |
| GP 30x30см изгиб от центра | -3,5 | -4,9 | -2,8 | -2,4 | -1,8 | -2 | -3 |
| GP 30x30см угол от центра | -0,6 | -1,5 | -1,9 | -1,6 | -1,4 | -1,4 | -3,1 |
| GP 30x30см угол от изгиба | -0,6 | -1,7 | -1,6 | -1,5 | -1,2 | -1,3 | -3,1 |
| PCB угол от прямой | -1 | -2 | -2 | -1,6 | -1,4 | -1,4 | -3,5 |
| PCB угол от изгиба | -0,8 | -2,5 | -1,6 | -1,5 | -1,1 | -1,3 | -3 |
| Минимальные требования к ПК / планшетному ПК | |
| Операционные системы | Microsoft® Windows 7 Enterprise/Professional 32 и 64-битная Microsoft® Windows 8 Pro/Enterprise 32 и 64-битная |
| Процессор | Intel® Core™ 2 Duo 2,00 ГГц или мощнее |
| ОЗУ | Требуется 1 ГБ оперативной памяти (рекомендуется 2 ГБ) |
| Дисковое пространство | 150 МБ свободного места на жестком диске |
| Инфраструктура программного обеспечения |
Microsoft .NET Framework 4,0 |
