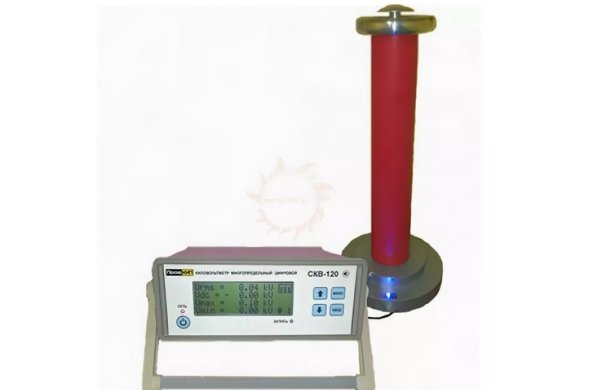

НАЗНАЧЕНИЕ КИЛОВОЛЬТМЕТРА МНОГОПРЕДЕЛЬНОГО ЦИФРОВОГО ПРОФКИП СКВ-120 (КЛАСС 0.5) Киловольтметр многопредельный цифровой ПРОФКИП СКВ-120 предназначен для измерения действующих значений высокого напряжения постоянного и переменного тока, а также напряжения произвольной формы. Дополнительно киловольтметр многопредельный цифровой ПРОФКИП производит измерения амплитудных и средних значений напряжения и оснащен интерфейсом USB для отображения на дисплее ПК формы и качественных параметров кривой напряжения в масштабе реального времени. Это позволяет производителям электроэнергии оценить потери в генерирующих силовых машинах и линиях связи от используемой нагрузки со стороны потребителя. Киловольтметр многопредельный цифровой ПРОФКИП СКВ-120 предназначен для работы при температуре окружающей среда -20°С … 40°С и относительной влажности до 98% при температуре 25°С. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА КИЛОВОЛЬТМЕТРА МНОГОПРЕДЕЛЬНОГО ЦИФРОВОГО ПРОФКИП СКВ-120 (КЛАСС 0.5) |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Диапазон измерения действующих значений высокого напряжения переменного тока частотой 50 Гц | 0.05 кВ … 130 кВ |
| Диапазон измерения высокого напряжения постоянного тока с учетом амплитуды пульсаций | 0.05 кВ … 180 кВ |
| Пределы допускаемой относительной погрешности измерения действующих значений высокого напряжения переменного тока (1 кВ … 100 кВ) | 0.5 % |
| Пределы допускаемой относительной погрешности измерения действующих значений высокого напряжения постоянного тока (1 кВ … 145 кВ) | 0.5 % |
| Количество пределов измерения | 2 |
| Режим переключения пределов измерения | автоматический /ручной |
| Максимальное время работы | 8 ч с последующим отключением на 1 час |
| Степень защиты блока индикации | IP54 |
| Степень защиты делителя | IP60 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ КИЛОВОЛЬТМЕТРА МНОГОПРЕДЕЛЬНОГО ЦИФРОВОГО ПРОФКИП СКВ-120 (КЛАСС 0.5)
• Температура окружающего воздуха: -20°С … 40°С
• Относительная влажность воздуха при температуре 25°С: не более 98%
• Атмосферное давление: 84 кПа … 106.7 кПа
ОБЩИЕ ДАННЫЕ КИЛОВОЛЬТМЕТРА МНОГОПРЕДЕЛЬНОГО ЦИФРОВОГО ПРОФКИП СКВ-120 (КЛАСС 0.5)
• Средний срок службы: не менее 5 лет
• Питание: 220 В ± 22В, 50 Гц ± 10 Гц, аккумуляторное 12 В
• Максимальная потребляемая мощность: 40 ВА
• Длина межблочного кабеля: 3.0 м ±0.5 м
• Габаритные размеры блока индикации: 260х100х260 мм
• Габаритные размеры делителя: 300х300х670 мм
• Вес блока индикации: 3 кг
• Вес делителя: 12 кг
КОМПЛЕКТ ПОСТАВКИ КИЛОВОЛЬТМЕТРА МНОГОПРЕДЕЛЬНОГО ЦИФРОВОГО ПРОФКИП СКВ-120 (КЛАСС 0.5)
• Блок индикации
• Делитель
• Кабель соединительный
• Кабель сетевой
• Руководство по эксплуатации
