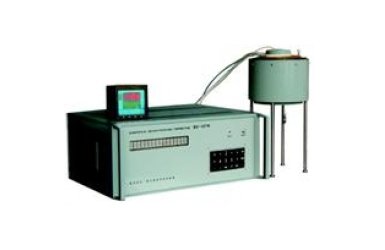

Предназначен для автоматического измерения относительной диэлектрической проницаемости ( ε ) и тангенса угла потерь (tg δ ) трансформаторного масла и других жидких диэлектриков и представляет собой лабораторный прибор циклического действия.
Принцип действия измерителя основан на мостовом методе измерения ёмкости и проводимости ячейки на частоте 50 Гц при напряжённости электрического поля 1 кВ/мм.
Встроенная ЭВМ в автоматическом режиме производит измерение параметров пустой и заполненной маслом (диэлектриком) измерительной ячейки с вычислением значений ε , tg δ и температуры.
Прибор применяется для контроля качества жидких электроизоляционных материалов (трансформаторные масла) на предприятиях тепло и электроэнергетики, железной дороге, при производстве трансформаторного масла на предприятиях нефтехимической промышленности.
Принцип действия измерителя основан на мостовом методе измерения ёмкости и проводимости ячейки на частоте 50 Гц при напряжённости электрического поля 1 кВ/мм.
Встроенная ЭВМ в автоматическом режиме производит измерение параметров пустой и заполненной маслом (диэлектриком) измерительной ячейки с вычислением значений ε , tg δ и температуры.
Прибор применяется для контроля качества жидких электроизоляционных материалов (трансформаторные масла) на предприятиях тепло и электроэнергетики, железной дороге, при производстве трансформаторного масла на предприятиях нефтехимической промышленности.
ПОКАЗАТЕЛИ КОНКУРЕНТОСПОСОБНОСТИ:
• возможность контроля параметров жидких диэлектриков в широком диапазоне температур;
• высокая надёжность;
• удобная индикация результатов измерений (16-и разрядное цифровое табло);
• возможность работы с любыми трёхэлектродными ячейками;
• полная автоматизация результатов измерения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Диапазоны измерений: относительной диэлектрической проницаемости ( δ ) тангенса угла потерь (tg ε ) |
1…4 0,0003…0,1 (0,03…10 %) |
| Основная относительная погрешность при измерениях: диэлектрической проницаемости, не более тангенса угла потерь, не более |
±5% ±10% |
| Температура окружающего воздуха | от +5 до +40°С |
| Потребляемая мощность в рабочем режиме, не более | 200 Вт |
| Габаритные размеры: блок измерения измерительная ячейка ЯЖ-5ТМ термокамера терморегулятор |
485×215×380 мм Ø145×210 мм 200×200×230 мм 133×130×210 мм |
| Масса: блок измерения измерительная ячейка ЯЖ-5ТМ термокамера терморегулятор |
20 кг 1,5 кг 3 кг 2 кг |
| Средняя наработка на отказ, не менее | 10000 ч |
| Средний срок службы, не менее | 10 лет |
Тип измерительной ячейки – трехзажимная с зазором между электродами (2±0,1) мм.
Основные требования к измерительной установке соответствуют ГОСТ 6581-75.
Газоанализатор защищён патентом Российской Федерации, зарегистрирован в Государственном реестре средств измерений под №30776-05 и допущен к применению в Российской Федерации в качестве средства измерений.
Основные требования к измерительной установке соответствуют ГОСТ 6581-75.
Газоанализатор защищён патентом Российской Федерации, зарегистрирован в Государственном реестре средств измерений под №30776-05 и допущен к применению в Российской Федерации в качестве средства измерений.
