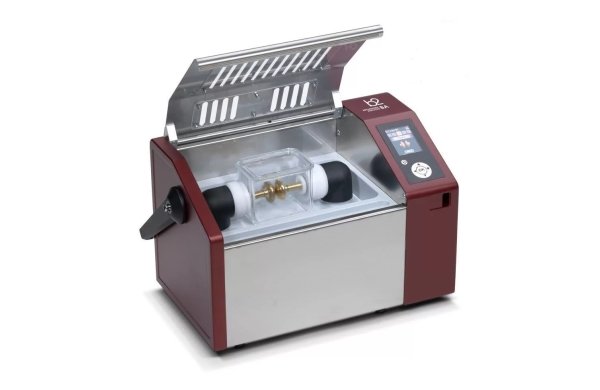

Портативный анализатор электрической прочности изоляционного масла HV Diagnostics BA60

Артикул: 1-4209

• Выходное напряжение [макс.]: синусоидальное до 60кВ действ.
• Погрешность измерения напряжения: +/- 1 кВ
• Скорость нарастания напряжения: Изменяемая 0.5...10 кВ/с
• Погрешность по выходному напряжению (отображаемая): 0.1 кВ
• Электропитание установки: 85 В ... 264 В (47 Гц ... 63 Гц)
• Потребляемая мощность: 60 ВА
• Перезаряжаемый встроенный аккумулятор: 1 x 12В / 7,2Ач
• Время отключения высокого напряжения при Наступлении пробоя диэлектрика: < 5мкс
• Диапазон автоматического измерения температуры диэлектрика: 0 – 100 °C
• Разрешение при измерении температуры: 1 °C
• Дисплей: диагональ 2,8" цветной ЖК
• Относительная влажность: < 90%, без конденсации
• Размеры W x H x D: 430 x 280 x 250 мм
• Вес: с аккумулятором 19 кг





► Номер заказа SB0006


Портативный анализатор электрической прочности изоляционного масла HV Diagnostics BA60


Оборудование позволяет Вам быстро и эффективно находить повреждения, а также точно и достоверно диагностировать состояние ваших сетей и высоковольтного оборудования, повышая, тем самым, надежность и ресурс их работы.

Основанная в Австрии, компания b2 GmbH Group (торговая марка HV Diagnostics) специализируется на разработке и производстве самых современных высоковольтных приборов и диагностического оборудования для тестирования и испытания высоковольтных кабелей, трансформаторов, выключателей, двигателей и другого разнообразного оборудования, используемого в энергетике, на производстве и в строительстве. Компания b2 имеет несколько десятилетий опыта в разработке и производстве высоковольтных испытательных установок и диагностических систем для кабелей из сшитого полиэтилена. Несколько сотен установок "сверхнизкой частоты» (СНЧ - 0.1 Гц), проданных за последние несколько лет, позволяют нам иметь непосредственную связь с конечным заказчиком и как следствие обеспечивают нас важнейшей новой информацией для дальнейшего улучшения нашей продукции и новых инновационных решений.


Полностью автоматическая переносная установка для испытания на электрическую прочность изоляционных масел напряжением до 100кВ. Испытание производится автоматически. Все что требуется от оператора - залить пробу масла в ячейку, вставить ячейку в установку, выбрать стандарт испытаний- например ГОСТ 6581-75 - и нажать кнопку СТАРТ. Установка самостоятельно будет следовать заданной ГОСТом методике, проводя 6 тестов, с интервалами в 5 мин, самостоятельно перемешивая масло. В конце процедуры будет рассчитано, выведено на печать на встроенный принтер или сохранено в памяти все результаты испытаний, среднее значение, погрешности и вариация.

BA Технологии

Быстрое отключение напряжения (< 5мкс)
Это очень важно при испытания современных синтетических масел, например ESTER OIL. Аналогичные приборы других производителей (в том числе российские аналоги) имеют время отключения напряжения после пробоя от 10мкс до 10мсек (в 1000 раз БОЛЬШЕ!), что может приводить к разложению образца, карбонации масла и невозможностью корректно продолжать испытания.


Электропитание установки

Встроенная батарея, внешнее электропитание 12 В
Позволяет пользователю эксплуатировать установку как в лаборатории с питанием от сети 220В так и непосредственно на объекте, используя встроенный аккумулятор. Время работы установки от аккумулятора без подзарядки –не менее 8 часов.(одна рабочая смена)


Встроенный принтер

Встроенный принтер позволяет непосредственно на месте распечатать полученные результаты испытаний.


Интерфейс Bluetooth / Флеш-карта USB

Программное обеспечение "BA Control Center" для обработки результатов измерений (в том числе в графическом виде) включено в комплект поставки и позволяет управлять процессом испытания несколькими приборами одновременно.



BA серия


Удобство в эксплуатации

• Небольшой вес и компактные размеры
• Яркий цветной дисплей с поддержкой русского языка
• Питание от сети 220В, встроенного аккумулятора или автомобильного прикуривателя 12 В


Новые технологии позволяют

• Время отключения подачи высокого напряжения < 5 мкс
• Прямое измерение выходного напряжения
• Тестирование силиконового масла
• Встроенный датчик для измерения температуры электроизоляционной жидкости


Компьютерный интерфейс и память

• Интерфейс Bluetooth
• Встроенная энергонезависимая память
• Флеш-карта USB
• Удобное интуитивно понятное управление прибором
• Встроенный принтер, печатающий на рулонной ленте, для мгновенной распечатки результатов




Характеристики
Выходное напряжение [макс.] синусоидальное до 60кВ действ.
Погрешность измерения
напряжения
+/- 1 кВ
Скорость нарастания напряжения Изменяемая 0.5...10 кВ/с
Погрешность по выходному напряжению (отображаемая) 0.1 кВ
Электропитание установки 85 В ... 264 В (47 Гц ... 63 Гц) или от автомобильного прикуривателя 12 В
постоянного напряжения
Потребляемая мощность 60 ВА
Перезаряжаемый встроенный аккумулятор 1 x 12В / 7,2Ач
Время отключения высокого напряжения при
Наступлении пробоя диэлектрика
< 5мкс
Диапазон автоматического измерения температуры диэлектрика 0 – 100 °C
Разрешение при измерении температуры 1 °C
Дисплей диагональ 2,8" цветной ЖК
Выбираемые программы тестирования запрограммированные в приборе ГОСТ 6581-75, VDE370-5/96, OVE EN60156, IEC 60156/95, ASTM1816-04-1, ASTM1816-04-2,
ASTM877-02A, ASTM877-02B, AS1767.2.1, NEN 10 156, NF EN60156, PA SEV EN60156,
SABS EN60156, UNE EN60156, все другие возможные стандарты.
Программы, заданные пользователем самостоятельно, учитывающие
специфику тестирования конкретного заказчика
Неограниченное количество, сохраненное в энергонезависимой памяти
Программное обеспечение BA Control Center (Включено в комплект поставки)
Принтер Встроенный
Бумага для принтера Стандарт, типа кассовая лента, 44 мм
Интерфейс Bluetooth®, Карта памяти USB
Рабочая температура -5 °C… 45 °C
Температура хранения -20 °C… +60 °C
Относительная влажность < 90%, без конденсации
Вес с аккумулятором 19 кг
Размеры W x H x D 430 x 280 x 250 мм
Комплект поставки Анализатор диэлектрических свойств трансформаторного масла ВА,
ячейка стеклянная с грибообразными или сферическими электродами,
встроенный принтер, встроенная батарея питания, магнитная мешалка для масла,
магнитная палочка для забора магнитной мешалки из пробы масла,
устройство для проверки зазора между электродами 1; 2; 2,5; 4 или 5мм, руководство
по эксплуатации на русском языке, комплект программного обеспечения




Рекомендуемые принадлежности
HV BA60 Ячейка для измерения со сферическими электродами  GB0050
HV BA60 Ячейка для измерения с грибообразными электродами  GB0051
Сумка для переноски  VKR0011
Прочный жесткий кейс для переноски  VKR0010
Прибор для калибровки установки по напряжению  VT75
Набор для установки зазора между электродами 1, 2, 2,5, 4 или 5 мм  GB0110-0114
Запасная емкость для масла без электродов  GB0106
Провод питания от прикуривателя автомобиля (12В, 5м)  GB0120
Картридж с печатной лентой для принтера  GB0103
Рулон бумаги для принтера  GB0102
