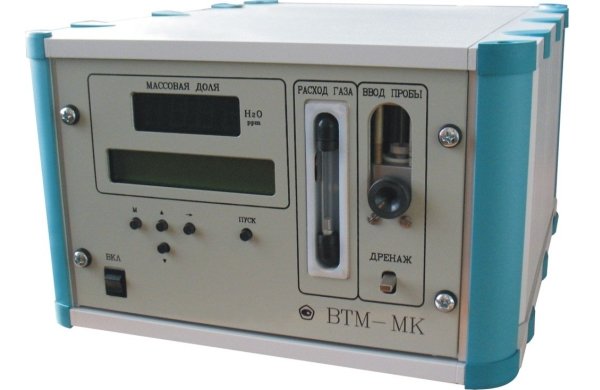

Принцип действия влагомера основан на извлечении влаги из точно дозированной пробы масла сухим газом-носителем в десорбционной колонке и последующем электролизе ее в кулонометрическом чувствительном элементе.
Обеспечение работы влагомера осуществляется от генератора сухого воздуха, встроенного в корпус влагомера, или от баллона со сжатым газом с объёмной долей влаги не более 100 млн–1.
Влагомер применяется для контроля качества трансформаторного масла с целью предотвращения аварийных ситуаций при эксплуатации маслонаполненного электрооборудования, а также для проведения исследовательских работ.
ПОКАЗАТЕЛИ КОНКУРЕНТОСПОСОБНОСТИ:
• эксплуатация не требует химической посуды, расходных материалов и ядовитых реагентов;
• высокая точность и воспроизводимость измерений;
• независимость результатов измерений от изменения состава трансформаторного масла и его срока службы;
• превосходит существующие средства измерений по нижнему пределу измерения;
• наличие обзорного диапазона массовой доли влаги от 0 до100 млн-1;
• возможность поверки и калибровки без применения эталонных проб масла;
• наличие интерфейса RS-232 для связи с персональным компьютером;
• измерительная схема влагомера выполнена на микроконтроллере;
• наличие функции архива с энергонезависимой памятью (120 записей);
• секундный отсчёт времени измерения и выдача информации о готовности влагомера к работе.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Диапазон измерений массовой доли влаги | 0...50 млн -1 (г/т) |
| Абсолютная погрешность, не более | ±2,5 млн -1 |
| Время проведения одного анализа, не более | 15 мин |
| Расход газа-носителя через влагомер | (100±10) см3/мин |
| Объем пробы масла | 2 см3 |
| Температура окружающего воздуха и анализируемого масла | от +10 до +35°С |
| Потребляемая мощность, не более | 30 Вт |
| Габаритные размеры: влагомер |
211×270×420 мм |
| Масса: влагомер |
15 кг |
| Средняя наработка на отказ, не менее | 20000 ч |
| Средний срок службы, не менее | 8 лет |
