• Простота измерения параметров усилителей и преобразователей частоты
• Высокая точность и повторяемость результатов измерения, обусловленная малой погрешностью прибора
• Моноблочные анализаторы до 26,5 ГГц (и выше, на заказ)
• Дополнительные источники шума упрощают измерительную установку и повышают точность
Независимо от того, работает ли конструктор с системами, подсистемами, узлами или дискретными радиоэлементами, каждая составляющая вносит определенный уровень шума, который влияет на характеристики устройства в целом. Путем измерения и уменьшения коэффициента шума можно добиться преимуществ разрабатываемого устройства перед конкурентами. Технические решения Agilent в области измерения коэффициента шума обеспечивают быстрое получение точных и повторяющихся результатов как в лабораторных, так и в производственных условиях.
Измерители коэффициента шума и коэффициента усиления NFA
| N8973A, N8974A, N8975A | Источник шума ENR | |||
| Коэффициент шума | Диапазон измерения | от 4 до 7 дБ | от 12 до 17 дБ | от 20 до 22 дБ |
| от 0 до 20 дБ | от 0 до 30 дБ | от 0 до 35 дБ | ||
| Предел погрешности приборов | ||||
| N8973A/74A/75A (от 10 МГц до 3,0 ГГц) | ±< 0,05 дБ | ±< 0,05 дБ | ±< 0,1 дБ | |
| N8974A/75A (>3,0 ГГц) | ±< 0,15 дБ | ±< 0,15 дБ | ±< 0,2 дБ | |
| Коэффициент усиления 1 | Диапазон измерения | от −20 дБ до +40 дБ |
||
| Предел погрешности | ±< 0,17 дБ | |||
Скорость измерения 2 (номинальная) для серии Agilent NFA
| Модель |
Диапазон частот | 8 усреднений | 64 усреднения |
| N8973A | от 10 МГц до 3,0 ГГц | ||
| N8974A | от 10 МГц до 3,0 ГГц | ||
| от 3,0 до 6,7 ГГц | |||
| N8975A | от 10 МГц до 3,0 ГГц | ||
| от 3,0 до 26,5 ГГц | |||
| N8975AZ-K40 | от 26,5 до 40 ГГц | ||
| N8975AZ-K50 | от 36,5 до 50 ГГц | ||
| N8975AZ-K63 | от 50 до 63,5 ГГц | ||
| N8975AZ-K75 | от 61,5 до 75 ГГц | ||
| N8975AZ-K88 | от 75 до 88,5 ГГц | ||
| N8975AZ-K98 | от 86,5 до 100 ГГц | ||
| N8975AZ-K99 | от 96,5 до 110 ГГц |
1 При ширине полос измерения менее 4 МГц и расстоянии между точками измерения менее 3 МГц предел погрешности коэффициента усиления может измениться максимум до ±0,7 дБ.
2 Уточненные значения коэффициента шума и усиления, измеренные на ослабителе 3 дБ при повторном цикле развертки 101 точки от 600 МГц до 1,0 ГГц (или от 4,0 до 6,0 ГГц) при ширине полосы измерения 4 МГц.

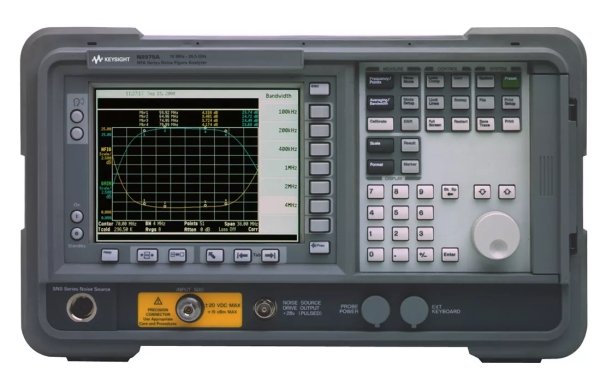

Встроенный цветной дисплей с диагональю 17 см обеспечивает одно: или
полиэкранное отображение результатов одновременного измерения
коэффициента усиления и коэффициента шума.
Серия NFA: получение исчерпывающих характеристик
Анализаторы шумов серии NFA дают новые возможности, позволяющие упростить проведение испытаний как при выполнении исследовательских работ, так и в процессе производства. Простота работы с этими приборами дает возможность инженерно-техническому персоналу быстро и правильно выполнять сложные испытания, просматривать результаты измерений в различных форматах, выводить результаты на печать или запоминать их на диске. С помощью ограничительных линий на экране значительно упрощаются допусковые испытания.
Серия SNS: обеспечение полноты измерений
Источники шума серии SNS дополняют приборы серии NFA, упрощая измерительные установки и повышая точность измерений. Вместо ручной загрузки калибровочных коэффициентов избыточного коэффициента шума (ИКШ) в анализатор шумов данные ИКШ запоминаются электронным способом в источнике шума и автоматически загружаются при его подключении к анализатору. Источники шума серии SNS могут также измерять температуру окружающей среды, обеспечивая поддержание самой высокой точности измерений.
Серия 346А/B/C:
Источники шума серии 346 работают вместе с измерителями коэффициента шума серии NFA и анализаторами спектра серии PSA при выполнении точных и надежных измерений коэффициента шума. Каждый источник шума серии 346 имеет уникальные калибровочные значения ИКШ на заданных частотах. Эти значения напечатаны на этикетке источника шума и могут быть вручную введены в NFA или PSA. Кроме того, эти данные содержатся на дискете, поставляемой с источником шума, для быстрого ввода в NFA или PSA. Источники шума серии 346 предназначены для выполнения измерений в широком диапазоне частот (от 10 МГц до 50 ГГц), значений ИКШ (от 4,4 до 20 дБ) и с различными типами соединителей.
Встроенные измерения коэффициента шума с наилучшей в отрасли точностью
Уникальный метод калибровки при измерении коэффициента шума в анализаторах цепей серии PNA-Х (с опцией 029) использует модуль электронной калибровки ECal для настройки импеданса с целью устранения эффектов, связанных с неполным согласованием в источнике, обеспечивая точные измерения коэффициента шума усилителей с импдансом 50 Ом. Точность измерения превосходит точность измерителей коэфициента шума, использующих метод Y-фактора, или анализаторов спектра. При одном подключении к усилителю анализаторы цепей серии PNA-X обеспечивают быстрые и высоточные измерения S-параметров, компрессии коэффициента усиления и фазы, интермодуляционных искажений, гармоник и т. д.
