Источники шума Agilent серии 346 работают совместно с измерителем коэффициента шума Agilent NFA и анализатором спектра серии PSA для обеспечения точных и надежных измерений коэффициента шума. Каждый источник шума серии 346 имеет индивидуально откалиброванные значения ENR на определенных частотах. Данные калибровки нанесены на этикетке источника шума и могут быть введены вручную в измеритель коэффициента шума NFA или анализатор PSA. Для быстрого ввода данных источника шума ENR в NFA или PSA, совместно с ним поставляется гибкий диск с данными калибровки. Источники шума серии 346 разработаны для широкого круга различных применений в обеспечиваемом ими диапазоне частот и при коаксиальных типах соединителей.
346B c опцией 346B-H01 Источник шума с высоким ENR
346B-H01 высокий ENR (21 дБ, тип. значение), пригодный для измерения параметров устройств с высоким коэффициентом шума.*
346B с опцией 346B'H42 Источник шума для систем спутникового радиовещания (DBS)
346B-H42 был разработан специально для испытания преобразователей с низким уровнем шума (LNB), используемых для систем спутникового радиовещания (DBS). Волноводный выход WR75, 5 дБ ENR, высокая точность калибровки ENR и низкий КСВ обеспечивают более высокую точность измерения коэффициента шума DBS LNB.*
346CK01 Широкополосный источник шума
Этот коаксиальный источник шума перекрывает диапазон часто от 1 до 50 ГГц и имеет коаксиальный соединитель 2,4 мм. ENR составляет 20 дБ (ном. значение) на частоте 1 ГГц и 7 дБ на частоте 50 ГГц.*
Основные технические характеристики серии 346
| Модель | Диапазон частот | Значение ENR |

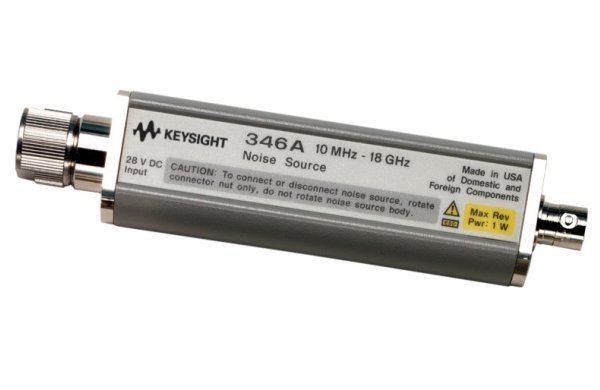

| 346A | от 10 МГц до 18 ГГц | от 4,5 до 6,6 дБ |
| 346B | от 10 МГц до 18 ГГц | от 14 до 16 дБ |
| 346C | от 10 МГц до 12 ГГц от 12 ГГц до 26,5 ГГц |
от 12 до 16 дБ от 14 до 17 дБ |
| Модель | Диапазон частот (ГГц) | Максимальный КСВ | Коэффициент отражения |
| 346A/B |
от 0,01 до 3,0 |
1,3 1,15 1,25 |
0,13 0,07 0,11 |
| 346C | от 0,01 до 18,0 от 18,0 до 26,5 |
1,25 1,35 |
0,11 0,15 |
1 Опция доступна не во всех странах.
* Для получения технических характеристик следует обратиться в компанию Agilent.
