• Источники шума компании Agilent c диапазоном частот от 10 МГц до 50 ГГц
• Избыточный коэффициент шума (ENR), выбираемый для различных прикладных задач
• Источники шума серии SNS содержат данные ENR, уменьшающие вероятность ошибки пользователя
Для упрощения измерений и повышения точности источники шума серии SNS работают совместно с измерителями коэффициента шума серии NFA компании Agilent. Когда источник шума подключается к измерителю коэффициента шума серии NFA, он автоматически загружает в анализатор содержащиеся в нем данные калибровки. Источники шума серии SNS могут также подключаться к анализаторам спектра серии ESA или анализаторам сигналов MXA и EXA компании Agilent. Эти источники шума имеют также возможность автоматического измерения своей собственной шумовой температуры, так что может быть обеспечена компенсация данных калибровки. Эти возможности повышают общую надежность и точность измерения коэффициента шума. Источники шума SNS могут быть использованы для различных применений в обеспечиваемом ими диапазоне частот, значениях избыточного коэффициента шума (ИКШ) и при коаксиальных типах соединителей.
Основные технические характеристики серии SNS
Модель |
Диапазон частот | Значение ИКШ (ENR) |
N4000A | от 10 МГц до 18 ГГц | от 4,5 до 6,6 дБ |

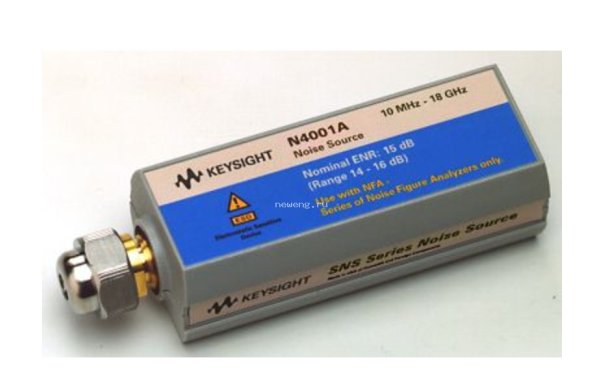

N4001A | от 10 МГц до 18 ГГц | от 14 до 16 дБ |
N4002A | от 10 МГц до 12 ГГц от 12 ГГц до 26,5 ГГц |
от 12 до 16 дБ от 14 до 17 дБ |
Модель | Диапазон частот (ГГц) | Максимальный КСВ | Коэффициент отражения |
N4000A | от 0,01 до 3,0 от 3,0 до 7,0 от 7,0 до 18,0 |
<1,04 <1,13 <1,22 |
0,02 0,06 0,10 |
N4001A | от 0,01 до 3,0 от 3,0 до 7,0 от 7,0 до 18,0 |
<1,15 <1,20 <1,25 |
0,07 0,09 0,11 |
N4002A | от 0,01 до 3,0 от 3,0 до 7,0 от 7,0 до 18,0 от 18,0 до 26,5 |
<1,22 <1,25 <1,25 <1,35 |
0,10 0,10 0,11 0,15 |
