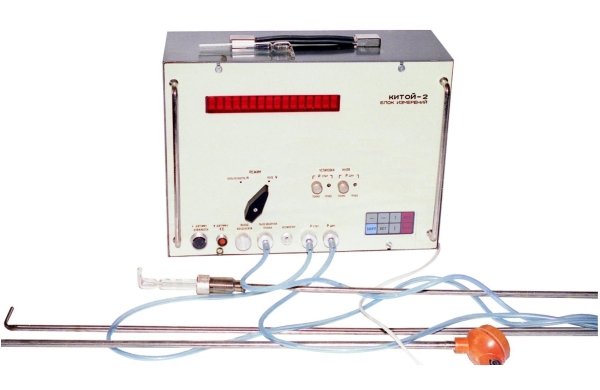

Предназначен для автоматизированных измерений температуры, давления, скорости и расчёта объемного расхода и массовой концентрации пыли в технологических газах в газоходах.
Встроенная микро-ЭВМ осуществляет оперативный контроль параметров изокинетического пробоотбора пыли и рассчитывает среднюю скорость, расход и запыленность в газоходе в режиме реального времени с учетом влажности газа в газоходе. Комплект может оснащаться психрометром ПТ-1 (по отдельному заказу) для измерения влажности газа.
Комплект аппаратуры применяется на предприятиях теплоэнергетики, деревообработки, на цементно-горных комбинатах и металлургических заводах для контроля пылевых выбросов (экологический мониторинг).
Встроенная микро-ЭВМ осуществляет оперативный контроль параметров изокинетического пробоотбора пыли и рассчитывает среднюю скорость, расход и запыленность в газоходе в режиме реального времени с учетом влажности газа в газоходе. Комплект может оснащаться психрометром ПТ-1 (по отдельному заказу) для измерения влажности газа.
Комплект аппаратуры применяется на предприятиях теплоэнергетики, деревообработки, на цементно-горных комбинатах и металлургических заводах для контроля пылевых выбросов (экологический мониторинг).
ПОКАЗАТЕЛИ КОНКУРЕНТОСПОСОБНОСТИ:
• автоматический контроль изокинетичности отбора проб;
• полная автоматизация измерений и расчетов;
• алфавитно-цифровой дисплей на 16 знакомест;
• возможность информационной связи с ЭВМ;
• комплектуется платиновым термометром сопротивления, а также пневмометрическими и пылезаборными трубками различной длины и набором алонжей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Диапазоны измерений: температуры газа с абсолютной погрешностью не более ±2,5°С давления с относительной погрешностью не более ±2,5% скорости газа в газоходе с абсолютной погрешностью не более ±(0,3+0,01´V) м/с, где V – измеряемая скорость, м/с относительной влажности в газоходе при температуре от +20 до +80°С с абсолютной погрешностью ±10% (с психрометром ПТ-1) объемного расхода газа с относительной погрешностью не более ±15% объема пробы с относительной погрешностью не более ±5% при расходе газа через тракт отбора пробы от 3 до 15 л/мин массовой концентрации пыли с погрешностью не более ±25% |
0…500°С от разрежения 20 кПа до избыточного давления 20 кПа (от разрежения 0,2 кгс/см2 до избыточного давления 0,2 кгс/см2) от 5 до 35 м/с от 0 до 100% 0,05…1500 м3/с 3…1485 л от 0,01 до 100 г/м3 |
| Температура окружающего воздуха | от +10 до +35°С |
| Мощность потребляемая блоком измерения, не более | 25 Вт |
| Средняя наработка на отказ, не менее | 15000 ч |
| Средний срок службы, не менее | 10 лет |
| Габаритные размеры: блок измерений комплект принадлежностей №1 (в укладке) комплекта принадлежностей №2 (в чехле) |
400×320×200 мм 350×270×90 мм 1900×200×40 мм |
| Масса: блок измерений комплект принадлежностей №1 (в укладке) комплекта принадлежностей №2 (в чехле) |
10 кг 3 кг 7 кг |
Ангарское ОКБА располагает аэродинамическим стендом, прошедшим государственную аттестацию и позволяющим производить калибровку и государственную поверку пневмометрических трубок.
Прибор зарегистрирован в Государственном реестре средств измерений под № 18173-99 и допущен к применению в Российской Федерации в качестве средства измерений.
Прибор зарегистрирован в Государственном реестре средств измерений под № 18173-99 и допущен к применению в Российской Федерации в качестве средства измерений.
