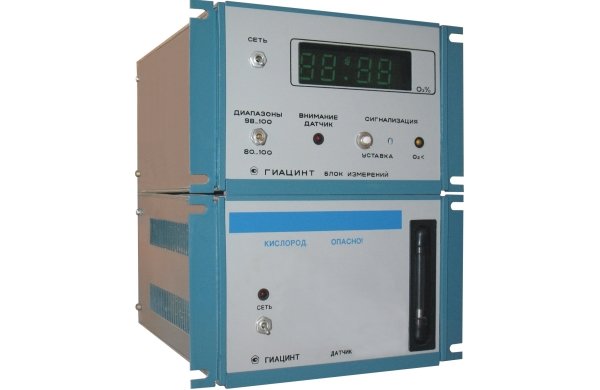

Предназначен для измерения концентрации кислорода в смесях кислорода с инертными газами и азотом и представляет собой цифровой, стационарный прибор непрерывного действия.
Принцип действия газоанализатора основан на применении в качестве чувствительного элемента амперометрической диффузионной твёрдоэлектролитной ячейки.
Газоанализатор применяется при производстве особо чистого кислорода для медицинских и технических целей, а также в металлургической, нефтехимической и других отраслях промышленности.
ПОКАЗАТЕЛИ КОНКУРЕНТОСПОСОБНОСТИ:
• высокая точность измерения и стабильность чувствительного элемента;
• надёжность и долговечность за счёт стабильности чувствительного элемента;
• устройство сигнализации о достижении в анализируемом газе верхнего и нижнего значения заданной объёмной доли кислорода;
• наличие обзорного диапазона объёмной доли кислорода от 0 до 100%;
• простота обслуживания и ремонта;
• небольшие габариты и масса прибора;
• возможность размещения блоков газоанализатора друг от друга на расстоянии до 300 м.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Диапазоны измерений | 80...100% и 98...100% |
| Абсолютная погрешность: для диапазона измерений 80…100% для диапазона измерений 98…100% |
±0,5% ±0,1% |
| Рабочие условия применения: избыточное давление анализируемого газа на входе температура окружающего воздуха |
от 50 до 600 кПа (0,5…6 кгс/см2) от +5 до +50°С |
| Унифицированный выходной сигнал | 0…5 мА или 4…20 мА |
| Время установления показаний газоанализатора, не более | 60 с |
| Потребляемая мощность, не более | 150 Вт |
| Габаритные размеры: датчика, не более блока измерений, не более |
250×150×310 мм 250×150×320 мм |
| Общая масса датчика и блока измерений, не более | 9 кг |
| Средняя наработка на отказ, не менее | 20000 ч |
| Средний срок службы, не менее | 10 лет |
При заказе обязательно должны быть указаны:
• требуемый выходной сигнал (0-5 мА или 4-20 мА)
• давление анализируемого газа
Рабочие условия применения газоанализатора по давлению могут быть расширены от разрежения 0,3 кгс/см2 до давления 400 кгс/см2 путём дополнительной комплектации узлами формирования газового потока.
Газоанализатор защищён патентом Российской Федерации, зарегистрирован в Государственном реестре средств измерений под №20629-00 и допущен к применению в Российской Федерации в качестве средства измерений.
