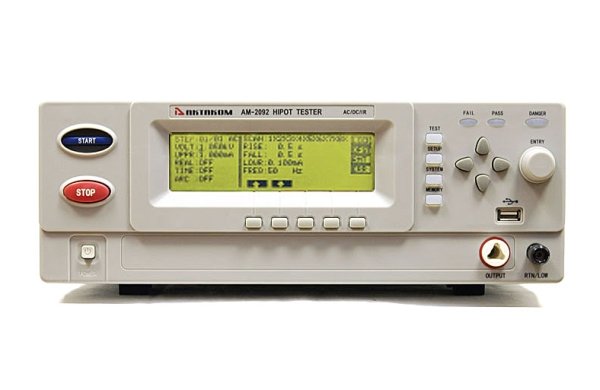

АМ-2092 предназначен для проведения испытаний стойкости изоляции высоким напряжением до 5/6 кВ (AC/DC), измерения сопротивления изоляции до 10 ГОм электронных приборов и компонентов тестовым, а так же измерения межвиткового дугового тока. • высококонтрастный ЖК дисплей (240 х 64 точки) • встроенная функция сортировщика-компаратора "Годен/Негоден" • функция автоматического разряда после прохождения теста • внутренняя память: до 50 групп по 100 шагов в каждой группе • время тестирования от 0,3 до 999 с • время нарастания/спада напряжения: 0,1…999 с • время ожидания (только для DC): от 0.1 до 99.9 c • интерфейс USB и RS-232 • питание 198...242 В/ 47,5...52,5 Гц • габаритные размеры 330х140х385 мм • масса около 20 кг |
Технические характеристики
Параметр | Значение | ||
Тестер стойкости изоляции | Вых. напряжение | AC (50/60 Гц - опция) | 0,05…5 кВ |
DC | 0,05…6 кВ | ||
Базовая погрешность | ±1,0% (AC/DC) | ||
Диапазон подстройки | ±(1,0% + 10 В) | ||
Тестовый ток | AC | 0,1 мА…30 мА | |
DC | 0,1 мА…10 мА | ||
Базовая погрешность | ±1,0% (AC/DC) | ||
Измерение сопротивления изоляции | Тестовое напряжение | 0,05…1 кВ | |
Тестовый ток | 10 нА…10 мА | ||
Диапазон измерения сопротивления | 0,1 МОм…10 ГОм | ||
Базовая погрешность | 1 МОм…1 ГОм | ±5,0% | |
1 ГОм…10 ГОм | ±10% | ||
Измерение межвиткового дугового тока | Диапазон | AC | 1 мА...15 мА |
DC | 1 мА...10 мА |
вид сбоку |
вид сзади |
аксеесуары |
Комплектация
• Прибор
• Высоковольтный вывод напряжения
• Высоковольтный вывод заземления
• Высоковольтный пробник напряжения
• Запасные предохранители (3 А/220 В; 5 А/110 В)
• Кабель RS-232
• Шнур питания
• Руководство по эксплуатации
• Габаритные размеры в упаковочной таре 490х270х590, вес 19,3 кг.
