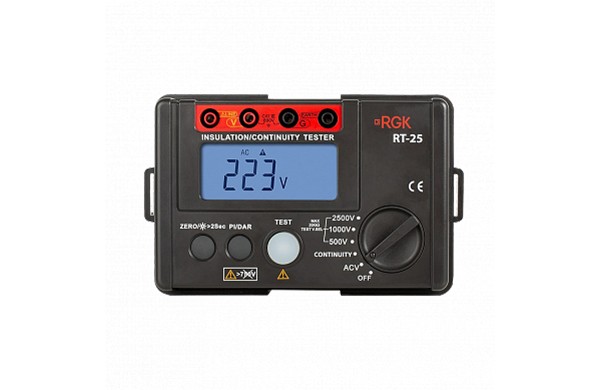

Мегаомметр RGK RT-25

Артикул: 1-383820

  • Рабочее напряжение 500В, 1000В, 2500В
  • Диапазон измеряемого сопротивления 0,00 МОм ~5,00 ГОм, 0,00 МОм ~5,00 ГОм, 0,00 МОм ~ 20,00 ГОм
  • Выходное напряжение 500 В +10%, 1000 В +10%, 2500 В +10%
  • Испытательный ток 1,00 мА ~ 1,10 мА при 500 КОм, 1,00 мА ~ 1,10 мА при 1 МОм, 1,00 мА ~ 1,10 мА при 2,5 МОм
  • Ток короткого замыкания при испытании ≤ 1,8 мА

Цифровой мегаомметр RGK RT-25 используется для оценки качества изоляции при проведении диагностики и ремонта электронного оборудования, элементов энергосистем, трансформаторов, электродвигателей. Этот прибор гораздо точнее, чем мультиметр может локализовать участки изоляции, утратившие свои первоначальный свойства, или механические повреждения и определить масштаб проблемы. Проверки неразрушающим методом не требуют долгой приостановки работы объекта и нарушения целостности проводников.

Особенности модели



  • Рабочий диапазон 0,00 МОм ~ 20,00 ГОм при точности от ±3%.
  • Выбор тестового напряжения: 500, 1000, или 2500 В.
  • Режим постоянного измерения.
  • Функция прозвонки цепи до 200 Ом.
  • Подсветка экрана.

Принцип работы измерителя сопротивления изоляции RGK RT-25 заключается в генерации и подаче напряжения на предмет исследования. По итогу определяется утечка тока и значение сопротивления между 2 щупами или зажимами. Функционал устройства дополнен режимом вольтметра, что упрощает комплексные проверки электрооборудования.

Полезные функции



Один из способов определения качества изоляционных материалов - расчет индекса поляризации PI, низкие значения которого говорят о том, что покрытие изношено. Другой критически важный показатель - коэффициент абсорбции DAR - помогает понять, требуется ли сушка изоляции.

Удобство работы



Компактный прибор отличается высокой мобильностью и не требует внешнего питания, что особенно полезно при проведении тестов в полевых условиях. Подсветка облегчает измерения при слабом освещении, характерном для некоторых производственных помещений.

Безопасность



Электронный мегаомметр RGK RT-25 защищен от скачков напряжения по классу CAT III 600В и может применяться для замеров на коммутационном оборудовании, распределительных щитах, фидерах и трехфазных сетях.

  • Рабочее напряжение 500В, 1000В, 2500В
  • Диапазон измеряемого сопротивления 0,00 МОм ~5,00 ГОм, 0,00 МОм ~5,00 ГОм, 0,00 МОм ~ 20,00 ГОм
  • Выходное напряжение 500 В +10%, 1000 В +10%, 2500 В +10%
  • Испытательный ток 1,00 мА ~ 1,10 мА при 500 КОм, 1,00 мА ~ 1,10 мА при 1 МОм, 1,00 мА ~ 1,10 мА при 2,5 МОм
  • Ток короткого замыкания при испытании ≤ 1,8 мА
  • Погрешность измерения 0,00 МОм ~ 99,9 МОм: ±(3%+5), 100 МОм ~ 10 ГОм: ±(5%+5), 10,0ГОм ~ 20,0 Ом: ±(10%+5)
  • Испытательное напряжение сопротивления малых величин ≤5В
  • Диапазон измерений сопротивления малых величин 0,00 ~ 200 Ом
  • Разрешение сопротивления малых величин 0,01 Ом
  • Погрешность сопротивления малых величин ± (2%+3)
  • Диапазон измерений напряжения переменного тока от 30 до 750 В (50/60Гц)
  • Разрешение напряжения переменного тока 1В
  • Погрешность напряжения переменного тока ± (2%+3)
  • Разрядность дисплея 1999
  • Индикация перегрузки “>22.0GΩ” при измерении сопротивления изоляции
  • Потребление тока Около 200мА (при максимальном напряжении на выходе 2500 В); при обычных условияхоколо 10мА
  • Соответствие стандартам безопасности CAT III 600В
  • Рабочая высота над уровнем моря 2000 м
  • Рабочая температура и влажность 0°C …+40°C, до 85%
  • Температура и влажность хранения -20°C … + 60°C, до 90%
  • Степень загрязнения 2
  • Питание 6 батарей АА 1,5 В
  • Габаритные размеры 160 х 100 х 70 мм
  • Масса 462 г
