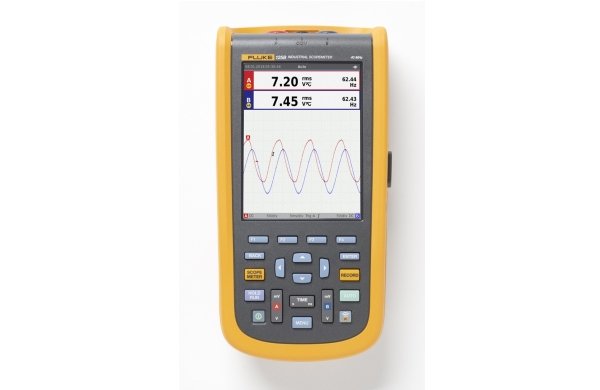

Серия компактных приборов Fluke ScopeMeter® 120B — это прочные осциллографы для поиска и устранения неисправностей промышленного электротехнического и электромеханического оборудования и задач технического обслуживания.
Это поистине универсальный и простой в применении измерительный прибор, в котором соединены осциллограф, мультиметр и высокоскоростной регистратор.
Приборы серии ScopeMeter 120B также интегрированы с мобильным приложением Fluke Connect® и ПО FlukeView® для ScopeMeter, что расширяет возможности совместной работы, анализа данных и архивирования важной информации о проверках.
Профессиональные измерительные приборы ScopeMeter серии 120B с инновационными возможностями, разработанные чтобы помочь техническому персоналу быстрее находить и устранять неисправности и получать необходимые данные для поддержания систем в рабочем состоянии.
Отображение форм сигналов с помощью функции пуска Connect and View™, технология настройки и автоматического отображения числовых значений соответствующих результатов измерений с помощью технологии Fluke IntellaSet™ — все это без необходимости настройки режимов измерений вручную. Возможности режима Recorder Event Detect позволяют обнаруживать и регистрировать трудноуловимые перемежающиеся события для последующего удобного просмотра и анализа.
|
 |
Серия состоит из 6-и приборов:
- Fluke-123B Промышленный портативный осциллограф ScopeMeter® (20 МГц)
- Fluke-123B/S Промышленный портативный осциллограф ScopeMeter® (20 МГц)*
- Fluke-124B Промышленный портативный осциллограф ScopeMeter® (40 МГц)
- Fluke-124B/S Промышленный портативный осциллограф ScopeMeter® (40МГц)*
- Fluke-125B Промышленный портативный осциллограф ScopeMeter® (40 МГц)
- Fluke-125B/S Промышленный портативный осциллограф ScopeMeter® (40МГц)
В комплект входят: Литиево-ионная батарея, зарядное устройство / сетевой адаптер, 2 экранированных измерительных провода с заземляющими проводами, черный измерительный провод, красный и синий зажимы с крючком, переходник соединителя BNC и однополюсного штекера и адаптер WiFi USB**
*В комплект поставки приборов Fluke 120B/S также входят мягкий футляр для переноски, ПО FlukeView™ для Windows®, магнитная подвеска и защитная пленка для экрана.
 |
 |
Таблица сравнения характеристик изделий
| Таблица сравнения характеристик изделий | Fluke 123B | Fluke 124B | Fluke 125B |
| Функции | |||
| Полнофункциональный осциллограф и измеритель с двумя входами | • | • | • |
| Полоса пропускания осциллографа, МГц | ="20" | ="40" | ="40" |
| Регистратор мультиметра и осциллографа | • | • | • |
| Осциллограф, измерения с помощью курсоров | • | • | |
| Измерения мощности и гармоник сигналов | • | ||
| Проверка состояния шины | • | ||
| Принадлежности, входящие в комплект поставки | |||
| Датчик для измерения напряжения с коэффициентом ослабления 10:1 | • | • | |
| i400s Токовые клещи переменного тока | • | ||
Спецификации:
| Режим осциллографа | ||
| Вертикально | ||
| Частотная характеристика — подключение по постоянному току | Без датчиков и измерительных проводов (с адаптером BB120) | 123B: по постоянному току и до 20 МГц (–3 дБ) 124B и 125B: по постоянному току и до 40 МГц (–3 дБ) |
| С экранированными измерительными проводами STL120-IV 1:1 | По постоянному току и до 12,5 МГц (–3 дБ) / по постоянному току и до 20 МГц (–6 дБ) | |
| С датчиком VP41 10:1: | 123B: по постоянному току и до 20 МГц (–3 дБ) 124B и 125B: по постоянному току и до 40 МГц (–3 дБ) |
|
| Частотная характеристика — подключение по переменному току (спад по нижним частотам) | Без датчиков и измерительных проводов | < 10 Гц (–3 дБ) |
| С экранированными измерительными проводами STL120-IV 1:1 | < 10 Гц (–3 дБ) | |
| С датчиком VP41 10:1: | < 10 Гц (–3 дБ) | |
| Время нарастания, без датчиков, измерительных проводов |
123B < 17,5 нс 124B и 125B < 8,75 нс |
|
| Входной импеданс | Без датчиков и измерительных проводов | 1 МОм//20 пФ |
| С BB120 | 1 МОм//24 пФ | |
| С экранированными измерительными проводами STL120-IV 1:1 | 1 МОм//230 пФ | |
| С датчиком VP41 10:1: | 5 МОм//15,5 пФ | |
| Чувствительность | от 5 мВ до 200 В/деление | |
| Аналоговый ограничитель полосы пропускания | 10 кГц | |
| Режимы отображения | A, -A, B, -B | |
| Макс. напряжение на входах A и B | Постоянное, с измерительными проводами или с датчиком VP41 | 600 В (среднеквадратичное значение) кат. IV, макс. напряжение 750 В (среднеквадратичное значение). |
| С BB120 | 600 В (среднеквадратичное) | |
| Макс. плавающее напряжение, между любой клеммой и заземлением | 600 В (среднеквадратичное значение) кат. IV, 750 В (среднеквадратичное значение) до 400 Гц | |
| Горизонтально | ||
| Режимы работы осциллографа | Нормальный, одиночный, развертка | |
| Диапазоны (норм.) | Эквивалентная выборка | 123B: от 20 до 500 нс/деление, |
| 124B и 125B: от 10 до 500 нс/деление | ||
| Выборка в реальном времени | от 1 мкс до 5 с/деление | |
| Одиночный (в реальном времени) | от 1 мкс до 5 с/деление | |
| Развертка (в реальном времени) | от 1 с до 60 с/деление | |
| Частота дискретизации (одновременно для обоих каналов) | Равномерная дискретизация (повторяющиеся сигналы) | До 4 Гвыб/с |
| Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление | 40 Мвыб/с | |
| Пуск | ||
| Режим обновления экрана | В режиме автоколебаний, в режиме синхронизации | |
| Источник | A, B | |
| Чувствительность A и B | постоянный ток и до 5 МГц | 0,5 деления или 5 мВ |
| при 40 МГц | 123B: 4 деления | |
| 124B и 125B: 1,5 деления | ||
| при 60 МГц | 123B: N/A | |
| 124B и 125B: 4 деления | ||
| Фронт | Положительный, отрицательный | |
| Расширенные функции осциллографа | ||
| Режимы отображения | Нормальный | Обнаружение выбросов от 25 нс; отображение непрерывной осциллограммы аналогового типа. |
| Сглаживание | Подавление отображения шумов сигнала. | |
| Всплески выкл. | Не регистрирует выбросы между отсчетами | |
| Огибающая | Регистрация и отображение минимального и максимального показаний за период времени. | |
| Автоматическая настройка (Connect-and-View™) | Непрерывная полностью автоматизированная регулировка масштаба по осям напряжения и времени, уровней запуска развертки, мертвой зоны запуска и выхода из синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска. | |
| Измерительный прибор с двумя входами | ||
| Указанные ниже значения погрешностей (проценты от показания + число единиц счета) действительны от 18 до 28 °C. | ||
| На каждый °C ниже 18 °C или выше 28 °C следует прибавить 0,1 x (указанное значение погрешности). При измерении напряжения датчиком 10:1 следует прибавить погрешность датчика +1 %. На экране должно отображаться больше одного периода сигнала. |
| Вход A и вход B | ||
| Напряжение постоянного тока (VDC) | ||
| Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 750 В | |
| Погрешность | ± (0,5 % + 5 единиц счета) | |
| Подавление синфазной помехи (CMRR) | > 100 дБ при постоянном токе, > 60 дБ при 50, 60 или 400 Гц | |
| Отсчеты во всем диапазоне | 5 000 отсчетов | |
| Истинные среднеквадратичные значения напряжения (В переменного и В переменного + постоянного тока) | ||
| Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 750 В | |
| Погрешность в пределах от 5 до 100 % диапазона (подключение по постоянному току) | от постоянного тока до 60 Гц (В переменного + постоянного тока) | ± (1 % + 10 единиц счета) |
| от 1 до 60 Гц (В переменного тока) | ± (1 % + 10 единиц счета) | |
| Погрешность в пределах от 5 до 100 % диапазона (подключение по переменному или по постоянному току) | от 60 Гц до 20 кГц | ± (2,5 %+15 единиц счета) |
| Подавление постоянной составляющей (только для напряжения переменного тока) | > 50 дБ | |
| Подавление синфазной помехи (CMRR) | > 100 дБ для постоянного тока | |
| > 60 дБ при 50, 60 или 400 Гц | ||
| Отсчеты во всем диапазоне | 5 000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала. | |
| Пик | ||
| Режимы | Максимальное пиковое значение, минимальное пиковое значение или размах | |
| Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 2 200 В | |
| Погрешность | Погрешность Максимальное или минимальное пиковое значение | 5 % от диапазона |
| Погрешность, размах сигнала | 10 % от диапазона | |
| Отсчеты во всем диапазоне | 500 отсчетов | |
| Частота (Гц) | ||
| Диапазоны | 123B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц, 50 МГц | |
| 124B и 125B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц, 70 МГц | ||
| Диапазон частот | от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке | |
| Погрешность в диапазоне от 1 Гц до 1 МГц | ± (0,5 % + 2 единицы счета) | |
| Отсчеты во всем диапазоне | Максимальное показание дисплея 10 000 | |
| Число оборотов в минуту | ||
| Максимальное показание | 50,00 тыс. об./мин. | |
| Погрешность | ± (0,5 % + 2 единицы счета) | |
| Рабочий цикл (ИМПУЛЬС) | ||
| Диапазон | от 2 до 98 % | |
| Диапазон частот | от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке | |
| Длительность импульса (PULSE) | ||
| Диапазон частот | от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке | |
| Отсчеты во всем диапазоне | 1 000 отсчетов | |
| Сила тока (AMP) | ||
| С токовыми клещами | Диапазоны | Как при измерении напряжения пост. тока, напряжения перем. тока, напряжения пост. и перем. тока или пикового значения |
| Коэффициенты усиления | 0,1 мВ/A, 1 мВ/A, 10 мВ/A, 100 мВ/A, 400 мВ/A, 1 В/A, 10 мВ/мА | |
| Погрешность | Как при измерении напряжения пост. тока, напряжения перем. тока, напряжения пост. и перем. тока или пикового значения (добавление погрешности измерения тока) | |
| Температура (TEMP) с дополнительным датчиком температуры | ||
| Диапазон | 200 °C/деление (200 °F/деление) | |
| Коэффициент усиления | 1 мВ/°C и 1 мВ/°F | |
| Погрешность | Как при измерении напряжения пост. тока (добавление погрешности измерения температуры) | |
| Децибелы (дБ) | ||
| 0 дБВ | 1 В | |
| 0 дБм (600 Ом / 50 Ом) | 1 мВт соответствует 600 Ом или 50 Ом | |
| дБ напряжения | Напряжение постоянного, переменного или переменного + постоянного тока | |
| Отсчеты во всем диапазоне | 1 000 отсчетов | |
| Коэффициент амплитуды (CREST) | ||
| Диапазон | 1–10 | |
| Отсчеты во всем диапазоне | 90 отсчетов | |
| Фаза | ||
| Режимы | от A к B, от B к A | |
| Диапазон | от 0 до 359 градусов | |
| Разрешение | 1 градус | |
| Мощность (только 125B) | ||
| Схемы подключения | 1-фазная / 3-фазная, 3-проводные сбалансированные нагрузки (для 3-фазных систем: только основная гармоника, только в режиме AUTOSET автоматической настройки) | |
| Коэффициент мощности (PF) | Отношение активной и полной мощности — от 0,00 до 1,00 | |
| Ватт | Среднеквадратичное значение произведения отсчетов на входе A (напряжение) и на входе B (сила тока) | |
| Отсчеты во всем диапазоне | 999 отсчетов | |
| ВА | В (среднеквадратичное значение) x А (среднеквадратичное значение) | |
| Отсчеты во всем диапазоне | 999 отсчетов | |
| Реактивная мощность (ВАр) | [S][208]="2"[S][210]="2"[S][212] | |
| Отсчеты во всем диапазоне | 999 отсчетов | |
| Напряжение ШИМ | ||
| Назначение | Измерение параметров широтно-импульсных модулированных сигналов, например выходов обратного преобразователя электродвигательного привода | |
| Принцип действия | Показания отображают эффективное напряжение в соответствии со средним значением по выборкам за целое число периодов основной частоты | |
| Погрешность | Как при измерении среднеквадратичного значения напряжения для гармонических сигналов | |
| между входом A и общей шиной | ||
| Ом (Ω) | ||
| Диапазоны | 123B и 124B | 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм |
| 125B | 50 Ом, 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм | |
| Погрешность | ± (0,6 % + 5 единиц) 50 Ом ± (2 % + 20 единиц) | |
| Отсчеты во всем диапазоне | от 50 Ом до 5 МОм — 5 000 отсчетов, 30 МОм — 3 000 отсчетов | |
| Измерительный ток | от 0,5 мА до 50 нА, уменьшается с ростом предела измерений | |
| Напряжение разомкнутой цепи | < 4 В | |
| Проверка целостности цепей (Cont) | ||
| Звуковой сигнал | < (30 Ом ± 5 Ом) в диапазоне 50 Ом | |
| Измерительный ток | 0,5 мА | |
| Обнаружение коротких замыканий | ≥ 1 мс | |
| Диод | ||
| Измерительное напряжение | при 0,5 мА | > 2,8 В |
| при разомкнутой цепи | < 4 В | |
| Измерительный ток | 0,5 мА | |
| Полярность | + на входе A, – на общем проводе COM | |
| Емкость (CAP) | ||
| Диапазоны | 50 нФ, 500 нФ, 5 мкФ, 50 мкФ, 500 мкФ | |
| Отсчеты во всем диапазоне | 5 000 отсчетов | |
| Измерительный ток | от 500 нА до 0,5 мА, возрастает с ростом предела измерений | |
| Дополнительные функции измерений | ||
| Установка нуля | Устанавливает фактическое значение в качестве эталонного | |
| Режим AutoHold (на входе А) | Обнаруживает и фиксирует стабильные результаты измерения. При обнаружении стабильных показаний генерирует звуковой сигнал. Функция AutoHold работает с основным результатом измерения, с пороговыми значениями 1 В (размаха) для сигналов переменного и 100 мВ для сигналов постоянного тока. | |
| С фиксированной десятичной точкой | Активируется при использовании клавиш ослабления. | |
| Получение показаний с помощью курсоров (124B и 125B) | ||
| Источники | A, B | |
| Одна вертикальная линия | Получение среднего, минимального и максимального значения | |
| Среднее, минимальное и максимальное значения; время от начала снятия показаний (в режиме ROLL непрерывной развертки, прибор в режиме HOLD) | ||
| Минимальное и максимальное показание, время от начала снятия показаний (в режиме RECORDER записи, прибор в режиме HOLD) | ||
| Величины гармоник в режиме POWER QUALITY контроля качества электроэнергии. | ||
| Двойные вертикальные линии | Значения размаха сигнала, временного интервала и обратного временного интервала | |
| Среднее, минимальное и максимальное значения; значение временного интервала (в режиме ROLL непрерывной развертки, прибор в режиме HOLD) | ||
| Двойные горизонтальные линии | Считывание максимального и минимального значений и размаха сигнала | |
| Время нарастания или спада | Снятие показаний времени изменения, уровней 0 % и 100 % (при ручной или автоматической установке уровня; автоматическая установка уровня возможна только в одноканальном режиме) |
|
| Погрешность | Как погрешность осциллографа | |
| Регистратор | ||
| Регистратор фиксирует показания измерителя в режиме измерителя или непрерывно регистрирует выборки сигналов в режиме осциллографа. Информация хранится во встроенной памяти прибора или на сменной карте памяти SD (модели 125B или 124B). | ||
| Результаты отображаются на дисплее самописца, на экране строится график зависимости минимального и максимального значений измерений от времени или выводится форма сигнала по всем зафиксированным отсчетам. | ||
| Результаты измерений | ||
| Скорость измерений | Макс. 2 измерения/сек | |
| Объем записываемых данных (мин., макс., среднее значение) | 2 миллиона показаний для 1 канала | |
| Продолжительность записи | 2 недели | |
| Максимальное количество событий | ="1024" | |
| Запись формы сигнала | ||
| Максимальная частота дискретизации | 400 тысяч отсчетов/с | |
| Размер встроенной памяти | Емкость записи — 400 миллионов отсчетов | |
| Продолжительность записи во встроенную память | 15 минут с интервалом 500 мкс 11 часов с интервалом 20 мс |
|
| Емкость карты SD для записи | 1,5 миллиарда отсчетов | |
| Продолжительность записи на карту SD | 11 часов с интервалом 500 мкс 14 дней с интервалом 20 мс |
|
| Максимальное количество событий | ="64" | |
| Качество электроэнергии (только 125B) | ||
| Показания | Вт, ВА, ВАр, коэффициент мощности (PF), коэффициент реактивной мощности (DPF), Гц | |
| Вт, ВА, диапазоны ВАр (авто) | от 250 Вт до 250 МВт, 625 МВт, 1,56 ГВт | |
| Если выбрано: суммарная частота (% r) | ± (2 % + 6 единиц) | |
| Если выбрано: основная частота (% f) | ± (4 % + 4 единицы) | |
| DPF | от 0,00 до 1,00 | |
| PF | от 0,00 до 1,00, ±0,04 | |
| Диапазон частот | От 10,0 Гц до 15,0 кГц От 40,0 до 70,0 Гц |
|
| Число гармоник | От постоянного тока до 51 | |
| Показания / Показания курсора (основная частота от 40 до 70 Гц) |
В (среднекв. знач.), А (среднекв. знач.) / Вт | Для отдельных показаний можно выбрать каждую гармонику от основной частоты |
| Включает частоту первой гармоники, фазовый угол и K-фактор (в амперах и ваттах) | ||
| Тестер для проверки состояния шин (только Fluke 125B) | ||
| Тип | Подтип | Протокол |
| AS-i | NEN-EN50295 | |
| CAN | ISO-11898 | |
| Interbus S | RS-422 | EIA-422 |
| Modbus | RS-232 | RS-232/EIA-232 |
| RS-485 | RS-485/EIA-485 | |
| Foundation Fieldbus | H1 | 61158 тип 1; 31,25 Кбит |
| Profibus | DP | EIA-485 |
| PA | 61158 тип 1 | |
| Прочие | ||
| Дисплей | Тип | 5,7 дюймов, цветной, активная матрица TFT |
| Разрешение | 640 x 480 пикселей | |
| Отображение формы сигнала на дисплее | Вертикально | 10 делений по 40 пикселей |
| Горизонтально | 12 делений по 40 пикселей | |
| Питание | Внешнее | Через адаптер питания BC430 |
| Входное напряжение | от 10 до 21 В постоянного тока | |
| Потребляемая мощность | обычно 5 Вт | |
| Входной соединитель | гнездо диаметром 5 мм | |
| Внутреннее | Через комплект батарей BP290 | |
| Питание от батареи | литиево-ионный аккумулятор 10,8 В | |
| Время работы | 7 часов при 50%-ной яркости подсветки | |
| Время заряда | 4 часа с отключенным диагностическим прибором, 7 часов с включенным диагностическим прибором | |
| Допустимая окружающая температура | от 0 до 40 °C (от 32 до 104 °F) во время зарядки | |
| Память | Внутренняя память может хранить 20 наборов данных (данные сигнала на экране и настройки) | Гнездо для карты памяти microSD с дополнительной картой SD (макс. 32 ГБ) |
| Механические характеристики | Размер | 259 x 132 x 55 мм (10,2 x 5,2 x 2,15 дюйма) |
| Масса | 1,4 кг (3,2 фунта) с батареей | |
| Интерфейс | С оптической развязкой | Передача копий изображений на экране (растровые изображения), настроек и данных |
| USB для подключения к ПК / блокнотному ПК | Оптически изолированный USB-адаптер/кабель OC4USB, с использованием программного обеспечения FlukeView® для Windows®. | |
| Дополнительный WiFi-адаптер | Быстрый перенос копий экрана (растровых), настроек и данных на ПК, ноутбук, планшет, смартфон и т. д. Для подсоединения WiFi-ключа предусмотрен USB-порт. По соображениям безопасности не используйте порт USB с кабелем. | |
| Требования к условиям окружающей среды | ||
| Требования к условиям окружающей среды | MIL-PRF-28800F, Класс 2 | |
| Температура | Работа от батареи | От 0 до 40 °C (от 32 до 104 °F) |
| Работа от сетевого адаптера | От 0 до 50 °C (от 32 до 122 °F) | |
| Хранение | От –20 до 60 °C (от –4 до 140 °F) | |
| Влажность (рабочая) | при температуре 0 до 10 °C (от 32 до 50 °F) | Без конденсации |
| при температуре 10 до 30 °C (от 50 до 86 °F) | 95 % | |
| при температуре 30 до 40 °C (от 86 до 104 °F) | 75 % | |
| при температуре 40 до 50 °C (от 104 до 122 °F) | 45 % | |
| Хранение | при температуре –20 до 60 °C (от –4 до 140 °F) | Без конденсации |
| Подъем на высоту | Эксплуатация на высоте 3 км (10 000 футов) | CAT III 600 В |
| Эксплуатация на высоте 2 км (6 600 футов) | CAT IV 600 В | |
| Хранение | 12000 м (40000 футов) | |
| Электромагнитная совместимость (ЭМС) | Международные нормы | IEC 61326-1: Промышленное, CISPR 11: Группа 1, Класс A |
| Корея (KCC) | Оборудование класса A (промышленное вещательное оборудование и оборудование связи) | |
| США (FCC) | 47 CFR 15 подраздел B. Настоящий прибор не подлежит лицензированию согласно пункту 15.103. | |
| Беспроводная связь с помощью с адаптера | Диапазон частот | От 2412 до 2462 МГц |
| Выходная мощность | < 100 мВт | |
| Защита корпуса | IP51, согласно: EN/IEC60529 | |
| Безопасность | Общие сведения | IEC 61010-1: Класс загрязнения 2 |
| Измерение | IEC 61010-2-033: CAT IV 600 В/CAT III 750 В | |
| Макс. напряжение на входах A и B | Непосредственно на входе или с проводами | 600 В (среднеквадратичное) CAT IV и ниже |
| С адаптером BB120 для соединения разъема типа «банан» | 600 В (среднеквадратичное) и ниже | |
| Макс. плавающее напряжение между любой клеммой и заземлением | 600 В (среднеквадратичное значение) кат. IV, 750 В (среднеквадратичное значение) до 400 Гц | |
