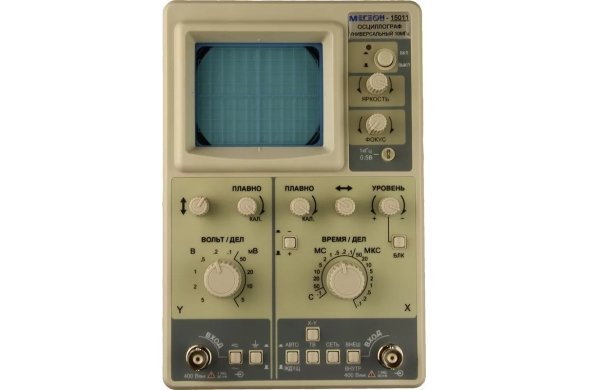

Стационарный осциллограф Мегеон 15011 является аналоговым измерительным прибором, которые широко применяется на промышленных объектах, ремонтных мастерских и различных учебных заведениях. Стоит отметить, что прибор оснащен интегрированным калибратором, а максимальная полоса пропускания составляет 10 МГц. Осциллограф Мегеон 15011 оснащен одним входным каналом и имеет ЭЛТ дисплей.
Осциллограф поддерживает несколько видов синхронизации: автоколебательный, по видеосигналу, ждущий. Благодаря вертикальному исполнению корпуса и небольшим габаритам, данный осциллограф идеально подойдет для испытания и тестирования электронного оборудования в лабораторных условиях.
Технические характеристики МЕГЕОН 15011
| Параметр | Значение |
| Количество каналов | 1 |
| Полоса пропускания | (0 … 10) МГц |
| Вертикальное отклонение: | |
| Коэффициент отклонения | 5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| с делителем 1:10 | 50 мВ/дел … 50 В/дел |
| основная погрешность | ±5% |
| основная погрешность с делителем 1:10 | ±7% |
| Плавная регулировка коэффициента отклонения от калиброванного значения | 2,5 раза |
| Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе | 400 В |
| Время нарастания переходной характеристики | 35 нс |
| Входное активное сопротивление | 1 МОм |
| с делителем 1:10 | 10 МОм |
| Входная емкость | 25 пФ |
| с делителем 1:10 | 20 пФ |
| Горизонтальное отклонение: | |
| Коэффициент развертки | 0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| Плавная рагулировка коэффициента развертки от калиброванного значения | 2,5 раза |
| основная погрешность | ±5% |
| Режим работы развертки | автоколебательный, ждущий, блокировка уровня запуска |
| Синхронизация: | |
| Диапазон частот | 20 Гц … 10 МГц |
| Виды синхронизации | от внутреннего источника, от внешнего источника, сети, телевизионным сигналом |
| Амплитуда внешней синхронизации | (0,3 … 1) В |
| Нестабильность синхронизации | 0,1 дел |
| Общие характеристики: | |
| Встроенный калибратор выдает импульсы прямоугольной формы (меандр): | |
| амплитуда | 0,5 В |
| погрешность | ±2% |
| частота | 1 кГц |
| погрешность | ±2% |
| Размер экрана ЭЛТ | 36×48 мм (6×8 делений) |
| Ширина линии луча | 0,8 мм |
| Электропитание: | |
| от сети переменного тока | 220 В, 50 Гц |
| потребляемая мощность | 25 В-А |
| Условия эксплуатации: | |
| температура окружающей среды | (+5 … +40) o С |
| относительная влажность при температуре +25 o С | 85% |
| время непрерывной работы | 8 ч |
| Габаритные размеры: | 130 × 240 × 290 мм |
| Масса | 3,5 кг |
