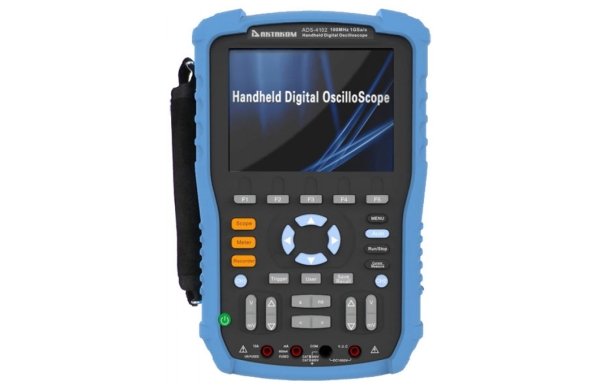

Осциллограф цифровой АКТАКОМ ADS-4062 |
|

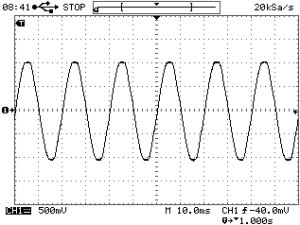

Нормальное отображение при развертке 10 мс/дел: |

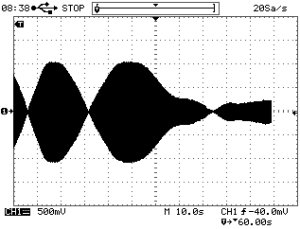

Искажение формы того же сигнала на развертке 10 с/дел: |

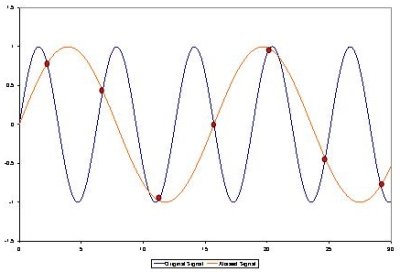

На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации. |
Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране. |
Характеристики | |
Полоса пропускания | 60 МГц |
Количество каналов | 2 |
Макс. дискретизация | 1 Гвыб/сек (эквив. 50 Гвыб/сек) |
Макс. длина записи | 2 М точек |
Вертикальное разрешение | 8 бит |
Разв. по верт. | 2 мВ - 100 В/дел. |
Разв. по гор. | 5 нс - 50 с/дел. |
Регистратор | 7 МБ |
Дисплей | цветной 5,7" ЖКИ |
Размеры | 163 х 260 х 53 мм |
Вес | 1,5 кг |
