Под заказ

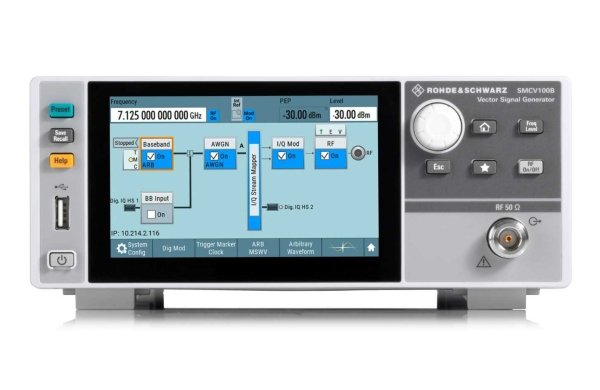

Генератор сигналов Rohde & Schwarz SMCV100B

Артикул: 1-378704

  • Первая универсальная платформа для автомобильной отрасли, вещания, навигации, связи;
  • Вещательные и навигационные стандарты;
  • Все основные связные стандарты, включая 5G, IoT, WLAN;
  • Аналоговая, пользовательская цифровая и импульсная модуляция;
  • Гибкая платформа с модернизацией программными ключами;
  • Расширяемый функционал для вновь возникающих задач;
  • Идеален для целей производства и образовательных целей;
  • Современная концепция формирования ВЧ сигнала прямым преобразованием;
  • Встроенный ГПС с полосой до 240 МГц и кодер реального времени;
  • Диапазон частот от 4 кГц до 3 ГГц, 6 ГГц или 7,125 ГГц;
  • Выходная мощность до +25 дБмВт (300 мВт);
  • Низкий фазовый шум (< -125 дБн на 1 ГГц, отстройка 10 кГц) и улучшенный SNR после ЧМ демодуляции;
  • Удобная работа через сенсорный экран 5".

Назначение векторного генератора сигналов SMCV100В:

Векторный генератор сигналов SMCV100B — первая многостандартная платформа для автомобильных, широковещательных, навигационных и беспроводных систем. Многостандартность делает SMCV100B уникальным устройством для выполнения множества прикладных задач с использованием различных технологий, начиная от лабораторных и заканчивая производственными.

Особенности векторного генератора сигналов SMCV100В:

  • Первая универсальная платформа для автомобильной отрасли, вещания, навигации, связи;
  • Вещательные и навигационные стандарты;
  • Все основные связные стандарты, включая 5G, IoT, WLAN;
  • Аналоговая, пользовательская цифровая и импульсная модуляция;
  • Гибкая платформа с модернизацией программными ключами;
  • Расширяемый функционал для вновь возникающих задач;
  • Идеален для целей производства и образовательных целей;
  • Современная концепция формирования ВЧ сигнала прямым преобразованием;
  • Встроенный ГПС с полосой до 240 МГц и кодер реального времени;
  • Диапазон частот от 4 кГц до 3 ГГц, 6 ГГц или 7,125 ГГц;
  • Выходная мощность до +25 дБмВт (300 мВт);
  • Низкий фазовый шум (< -125 дБн на 1 ГГц, отстройка 10 кГц) и улучшенный SNR после ЧМ демодуляции;
  • Удобная работа через сенсорный экран 5".

Технические характеристики

Параметр Значение
Встроенный ГПС с полосой до 240 МГц и кодер реального времени
Диапазон частот от 4 кГц до 3 ГГц, 6 ГГц или 7.125 ГГц
Выходная мощность до +25 дБмВт (300 мВт)
Низкий фазовый шум (< -125 дБн на 1ГГц, отстройка 10 кГц) и улучшенный SNR после ЧМ демодуляции
Измеренный фазовый шум
Однополосный ФШ (измеренное) отстройка = 20 кГц в полосе 1 Hz, мощность = +10 дБмВт
SMCV100B
стандартный прибор
f = 100 МГц < –120 дБн/Гц
f = 1 ГГц < –110 дБн/Гц
f = 2 ГГц < –105 дБн/Гц
f = 2.5 ГГц < –100 дБн/Гц
2.5 ГГц < f ≤ 7.125 ГГц < –95 дБн/Гц
SMCV100B
с опцией SMCVB-K709
f = 100 МГц < –145 дБн/Гц
f = 1 ГГц < –130 дБн/Гц
f = 2 ГГц < –125 дБн/Гц
f = 2.5 ГГц < –120 дБн/Гц
2.5 ГГц < f ≤ 7.125 ГГц < –110 дБн/Гц
Общие характеристики
Потребляемая мощность Не более 110 Вт (изм.)
Акустический шум (вентиляторы) Уровень звука: Lw = 53 dB(A) (изм.)
Соответствует DIN EN ISO 3744: 2010
Размеры (ШхВхД) 222 х 97 х 366 мм
Вес 4,7 кг включая все аппаратные опции

Комплект поставки

Наименование Количество
1 Векторный генератор сигналов SMCV100В 1
2 Кабель питания 1
3 Краткое руководство 1
