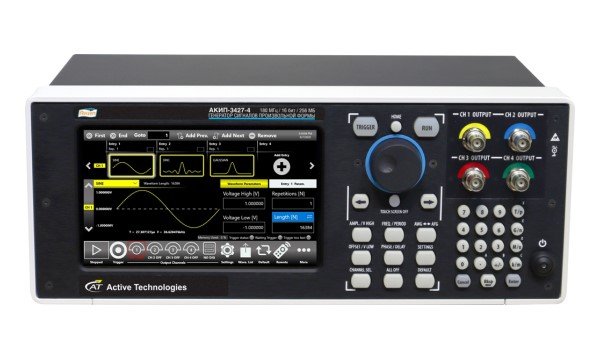

Генератор сигналов произвольной формы АКИП-3427-4

Артикул: 1-381174

  • Количество каналов: 4
  • Цифровой выход: опция - опция - 8
  • Частотный диапазон ОТ: 1 мкГц
  • Частотный диапазон ДО: 180 МГц
  • Опорный генератор (погрешность установки частоты): ±2×10-6

Генераторы серии АКИП-3427 - это экономичные и мощные 2- или 4-канальные генераторы сигналов специальных форм, сигналов произвольных форм с возможностью создания последовательностей сигналов.

Выходная частота сигнала синусоидальной формы до 180 МГц, выходной уровень до 12 В (опция HV) и глубина памяти до 256 МБ (опция) делают серию генераторов АКИП-3427 оптимальным экономичным решением создания сигналов произвольной формы, для использования в сферах автомобильной промышленности, Интернета Вещей (IoT) и индустрия 4.0, а также в сфере медицинских приложений.

Генераторы данной серии имеют 2 или 4 аналоговых канала, 8 опциональных цифровых каналов (стандарты LVTTL или LVDS), полностью синхронизированных между собой, что позволяет создать генератор смешанных сигналов.

Особенности генератора СПФ АКИП-3427:

  • · Частота дискретизации 600 МГц (1,2 ГГц 2хИнтерполяция).
  • ЦАП с вертикальным разрешением 16 бит.
  • Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ
  • Опциональный высоковольтный выход (до 12 Впик-пик) на нагрузке 50 Ом и смещением до ± 2,5 В.
  • Использование генераторов АКИП-3427 в сферах автомобильной промышленности, Интернета Вещей (IoT) и индустрия 4.0.
  • Опция 8 цифровых каналов синхронизированных с аналоговыми каналами.
  • Компактные размеры, высота 3U, возможность монтажа в 19” стойку (опция)



Генератор сигналов произвольной формы АКИП-3427-4



Количество каналов 4
Цифровой выход опция - 8
Частотный диапазон ОТ 1 мкГц
Частотный диапазон ДО 180 МГц
Опорный генератор (погрешность установки частоты) ±2×10-6
Выходной уровень (минимум) 5 мВпик-пик
Выходной уровень (максимум) 6 Впик-пик (опция 12 Впик-пик)
Выходной импеданс (Ом) 50
ЦАП (бит) 16
Память (СПФ) 2 МБ
Виды модуляции АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ
ГКЧ Да
Пакетный режим Да
Экран (см, разрешение) сенсорный, 17,8 см, 1024х600
Особенности Генератор 3 в 1 – функциональный генератор, генератор сигналов произвольных форм, генератор кодовых последовательностей (опция). Маркерный выход. Частота дискретизации до 1,2 ГГц (2хИнтерполяция). Высота 3U, возможность монтажа в 19” стойку.
Интерфейс USB, LAN



Генераторы сигналов произвольной формы АКИП-3427



Характеристики АКИП-3427-2 АКИП-3427-4
Аналоговые каналы 2 4
Цифровые каналы 8 - опция
Частотный диапазон 1 мкГц – 180 МГц
Частота дискретизации 600 МГц (1,2 ГГц 2хИнтерполяция)
ЦАП 14 бит
Память 2 МБ (опция – 64 МБ, 256 МБ)
Выходной уровень 50 Ом
0 … 6 Впик-пик (опционально до 12 Впик-пик)
Высокоомный выход
0 … 12 Впик-пик (опционально до 24 Впик-пик)
