Серия АКИП-3426 - это самые быстрые в мире 16-битные генераторы произвольной и специальной формы (модели с 2, 4 и 8 аналоговыми каналами), которые можно использовать в качестве генератора импульсов. Одиночный или двойной импульс можно создать на несколько секунд благодаря интуитивно понятному пользовательскому интерфейсу.
Серия генераторов АКИП-3426 обладает следующими основными характеристиками: несимметричные или дифференциальные выходы (в зависимости от модели), частота дискретизации 6,16 ГГц, диапазон выходного напряжения до 5 В, время нарастания/спада 175 пс (уровень 10%-90% в режиме True ARB) и глубину памяти до 4 ГБ (в зависимости от опции). Данные характеристики делают эту серию генераторов идеальным выбором для использования в самых различных областях автомобильной, аэрокосмической и оборонной промышленности и приложений для тестирования полупроводников.
До 8 аналоговых каналов и до 32 опциональных цифровых каналов (стандарты TTL или LVDS) позволяют пользователю создавать на одном приборе смешанные сигналы с генерацией аналоговых и цифровых сигналов.
Программная опция генератора кодовых последовательностей (PAT) позволяет выдавать поток двоичной информации через аналоговые каналы (выход тип-SMA) с частотой обновления 1,54 Гбит/с, также имеется возможность генерации сигнала псевдослучайной двоичной последовательности (PRBS).
Самая старшая 8-канальная модель позволяет выполнить объединение до четырех приборов, по шине синхронизации, для создания самого мощного в мире генератора смешанных сигналов, состоящего из 32 аналоговых и 128 цифровых каналов.
Ключевые возможности и сферы применения генератора СПФ АКИП-3426:
- Генерация импульса в режиме TrueARB с временем нарастания 175 пс, минимальной длительностью 230 пс, уровнем сигнала до 5 В на нагрузке 50 Ом и смещением до ± 2,5 В.
- До 32 аналоговых и 128 цифровых полностью синхронизированных каналов.
- Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ
- Минимальная задержка между сигналами внешнего запуска и выходным аналоговым сигналом.
- Генерация тестовых сигналов радара с минимальными характеристиками паразитных помех.
- Режим формирования произвольного сигнала (до 16384 сегментов) для создания сложных сценариев Electronic Warfare
- Создание тестовых сигналов LiDAR для аэрокосмической и оборонной промышленности, автомобилей и мобильных устройств.
- Встроенное программное обеспечение Waveform Editor для создания различных тестовых сигналов или импорт с помощью сторонних приложений, таких как MatLab, Labview, C ++, .NET и т. д.
- Высота 3U, возможность монтажа в 19” стойку (опция)
Генератор сигналов произвольной формы АКИП-3426-4D
| Количество каналов | 4 (несимметричные) |
| Цифровой выход | опция – 8, 16 |
| Частотный диапазон ОТ | 1 мкГц |
| Частотный диапазон ДО | 2 ГГц |
| Опорный генератор (погрешность установки частоты) | ±2×10-6 |
| Выходной уровень (минимум) | 5 мВпик-пик |
| Выходной уровень (максимум) | 1,5 Впик-пик |
| Выходной импеданс (Ом) | 50 |
| ЦАП (бит) | 16 |
| Память (СПФ) | 2 ГБ (опция – 4 ГБ) |
| Виды модуляции | АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ |
| ГКЧ | Да |
| Пакетный режим | Да |
| Экран (см, разрешение) | сенсорный, 17,8 см, 1024х600 |
| Особенности | Генератор 3 в 1 – функциональный генератор, генератор сигналов произвольных форм, генератор кодовых последовательностей. Маркерный выход. Режим формирования сигнала произвольной формы до 770 МГц. Частота дискретизации до 6,16 ГГц. Высота 3U, возможность монтажа в 19” стойку. |
| Интерфейс | USB, LAN |
Генераторы сигналов произвольной формы АКИП-3426
| Характеристики | АКИП-3426-2 АКИП-3426-2D |
АКИП-3426-4 АКИП-3426-4D |

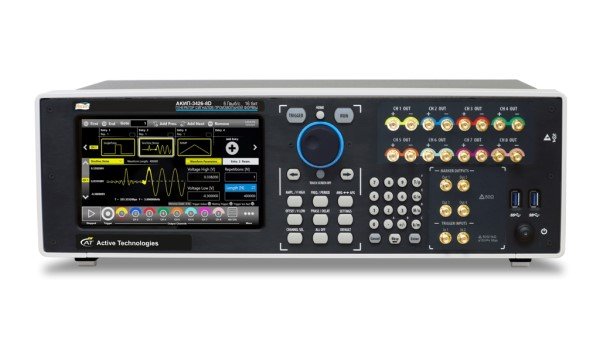

АКИП-3426-8 АКИП-3426-8D |
| Аналоговые каналы | 2 | 4 | 8 |
| Виды аналоговых выходов | Несимметричные Дифференциальные (модели с индексом ”D”) |
||
| Цифровые каналы | 8 - опция | 8/16 – опция | 8/16/32 – опция |
| Частотный диапазон | 1 мкГц – 2 ГГц | ||
| Частота дискретизации | 6,16 ГГц | ||
| ЦАП | 16 бит | ||
| Память | 2 ГБ (опция – 4 ГБ) | ||
| Выходной уровень (50 Ом) | 0 …5 Впик-пик– Несимметричные 0 …1,5 Впик-пик– Дифференциальные |
||
