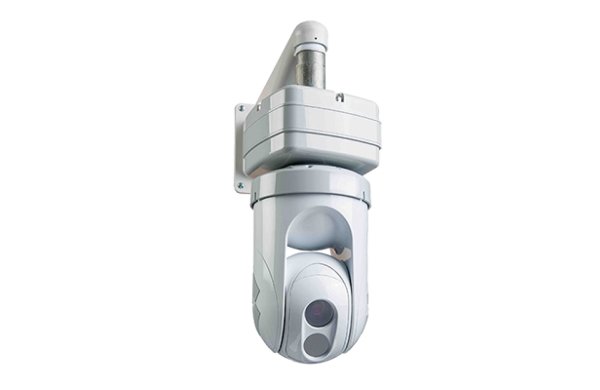

Мультисенсорная сетевая тепловизионная камера FLIR серии D

Артикул: 1-15223

Тепловизионные камеры серии D для наружного размещения обеспечивают прецизионное управление углами поворота и наклона камеры, сканирование пространства по заданной программе, а также совместную работу с радаром. Полностью готовые к работе и управлению в TCP/IP сетях, системы серии D включают в себя тепловизор с разрешением 640 x 480 или 320 x 240 и видеокамеру с 36-кратным трансфокатором. Тепловизионные мультисенсорные камеры FLIR серии D являются идеальной альтернативой купольным ТВ камерам день/ночь. Камеры FLIR серии D выполнены в удобных куполообразных корпусах и обеспечивают возможность получения четкого изображения 24 часа в сутки 7 дней в неделю.

Тепловизионные камеры серии D для наружного размещения обеспечивают прецизионное управление углами поворота и наклона камеры, сканирование пространства по заданной программе, а также совместную работу с радаром. Полностью готовые к работе и управлению в TCP/IP сетях, системы серии D включают в себя тепловизор с разрешением 640 x 480 или 320 x 240 и видеокамеру с 36-кратным трансфокатором. Тепловизионные мультисенсорные камеры FLIR серии D являются идеальной альтернативой купольным ТВ камерам день/ночь. Камеры FLIR серии D выполнены в удобных куполообразных корпусах и обеспечивают возможность получения четкого изображения 24 часа в сутки 7 дней в неделю.



  Прецизионный наклонно-поворотный механизм
Все тепловизионные камеры серии D поставляются с прецизионным наклонно-поворотным механизмом. Он позволяет пользователю непрерывно поворачивать камеру на 360° и менять ее угол наклона от +20° до -90°. Это радикальным образом расширяет восприятие окружающей обстановки. Наклонно-поворотное устройство имеет 128 заранее заданных положений. Оно идеально подходит для непрерывного сканирования территории.
Камера дневного света
Все версии укомплектованы длиннофокусной камерой день/ночь с 36-кратным оптическим масштабированием.
Непрерывное цифровое масштабирование
Обеспечивает более быстрое реагирование на сигналы тревоги и оптимизацию поле зрения камеры. Опционально доступно на всех моделях с разрешением 640 x 480 пикселей.
IP-управление
Камеры серии D можно подключить к любой существующей сети TCP/IP для управления с персонального компьютера. В этом случае не потребуется тянуть дополнительные кабели. Используя такую конфигурацию, можно отслеживать все операции по Интернету, даже находясь за тысячи километров от места событий.
Подключение к радару – “Поворот на цель”
Интеграторы могут подключать системы серии D к системе радаров. Когда радар обнаруживает объект, камера автоматически поворачивается в нужном направлении, чтобы показать, что на самом деле представляет собой точка на радаре.
Потоковое видео
Потоковая передача видеоизображений производится в форматах H.264, мPEG-4 или м-JPEG. Возможна одновременная подача на выход цифрового и полного видеосигнала.
ПО FLIR Sensors Manager
Каждая камера серии D поставляется с копией ПО FLIR Sensors Manager на один сенсор. Интуитивно понятный интерфейс позволяет осуществлять управление камерой через сети TCP/IP.

Компактная версия FLIR серии D

Теперь камеры FLIR серии D доступны в более компактном корпусе для работы в сети. Их можно монтировать в положении "куполом вверх" или "куполом вниз", что дает больше вариантов установки.

Камеры серии D для наружного размещения: доступны различные опции объективов

Таблица доступных объективов компактной версии серии D


Разрешение камеры Параметры объективов
320 x 240 пикселей D-348: объектив 9 мм – FOV: 48°(H) x 39°(V)
D-334: объектив 13 мм – FOV: 34°(H) x 28°(V)
D-324: объектив 19 мм – FOV: 24°(H) x 19°(V)
D-313: объектив 35 мм – FOV: 13°(H) x 10°(V)
640 x 480 пикселей D-645: объектив 13 мм – FOV: 45°(H) x 37°(V)
D-625: объектив 25 мм – FOV: 25°(H) x 20°(V)
D-618: объектив 35 мм – FOV: 18°(H) x 14°(V)

Технические характеристики

ИК-изображение
Тип детектора Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр на окиси ванадия
Разрешение 640 x 480 или 320 x 240
Спектральный диапазон 7.5 - 13.5 мкм
Температурная чувствительность
Частота обновления изображений NTSC: 30 Гц или 7.5 Гц
PAL: 25 Гц или 8.33 Гц
Фокусировка Бесфокусный атермический объектив
Электронное масштабирование 2x, 4x
Обработка изображений Автоматическая регулировка усиления (AGC), Цифровое выделение деталей (DDE)



Видео-изображение
Встроенная цифровая видеокамера 1/4” Exview HAD CCD
Эффективные пиксели 380.000
Характеристики стандартного объектива FOV: 57.8° (H) до 1.7° (H) f=3.4 мм (широкоугольный) to 122.4 мм (телеобъектив), F1.6 до F4.5
Оптическое масштабирование 36x
Электронное масштабирование 12x
До 4x непрерывное, для моделей с разрешением 640 x 480 опционально



ОПУ
Азимут: диапазон; скорость 360° непрерывно, от 0,1 до 60 °/с макс.
Tilt angle / speed от +45° до -180°; 0.5° до 60°/сек
Программируемые параметры-настройки 128



Системные функции
Автоматический нагреватель Очищает защитные окна от льда
Автоматическая разморозка, протестировано в соответствии с мIL-STD-810F метод 521.1



Просмотр изображения
Выход видео PAL тепловое и видимое изображение – NTSC тепловое и видимое изображение
Видео через Ethernet Два независимых канала потокового видео для каждой камеры в форматах MPEG-4, H.264 или M-JPEG
Разрешение потокового видео NTSC: D1 (720x480), 4SIF (704x480), VGA (640x480), SIF (352x240) and QVGA (320x240) PAL: D1 (720x576), 4CIF (704x576), CIF (352x288)
Режимы Thermal AGC Авто AGC, Ручной AGC, Plateau Equalization AGC, Линейный AGC, Динамическое улучшение деталей (DDE), Настройка максимального коэффициента усиления
Области интереса Thermal AGC (ROI) По умолчанию, преднастройки и задаваемые пользователем настройки для оптимизации качества изображения на интересующих объектах



Питание
Требования 24 В перем. тока (21–30 В перем. тока
24 В пост. тока (21–30 В пост. тока)
Потребление 24 В перем. тока: макс. 85 BA
24 В пост. тока: макс. 75 Вт



Параметры окружающей среды
Рабочая температура от -25°C до +70°C
Температура хранения от -55ºC до +85ºC
Герметичность IP56 (IEC 60529)
Устойчивость к вибрации Mil-Std-810F transportation
Устойчивость к ударам IEC 60068-2-27



Физические характеристики
Масса камеры 8.3 кг
Размеры камеры (Д x Ш x В) 203 x 432 мм
Масса брутто (камера + упаковка) 9.5 кг
Транспортировочный размер (камера + упаковка) (Д x Ш x В) 495 мм x 305 мм x 305 мм


Интерфейсы
TCP/IP Да
RS-422 Да
RS-232 Да
Pelco D Да
Bosch Да


Сеть
Поддерживаемые протоколы IPV4, HTTP, Bonjour, UPnP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, IGMP, DHCP, ARP, SCP
Сетевые интерфейсы прикладного программирования (APIs) Nexus SDK для комплексной системы управления и интеграции
Nexus CGI для командного интерфейса http ONVIF


Сертификаты
EN 61000-6-4: 2007 Class A/CISPR 22: 2005 Class A
EN 61000-3-3: 1995+A1:2001+A2:2005
EN 61000-3-2: 2006
EN 50130-4: 1996+A1:1998+A2:2003
FCC Part 15, Subpart B, Class A
IP 56 (IEC 60529)
IEC 60068-2-27



Стандартный комплект
Тепловизионная камера, руководство по эксплуатации, ПО FLIR Sensors мanager



РАЗРЕШЕНИЕ СЕНСОРА  320 x 240 640 x 480
Название / Фокусное расстояние / Поле зрения D-348: объектив
9 мм - FOV: 48°(H) x 39°(V)
D-334: объектив
13 мм - FOV: 34°(H) x 28°(V)
D-324: объектив
19 мм - FOV: 24°(H) x 19°(V)
D-313: объектив
35 мм - FOV: 13°(H) x 10°(V)
D-645: объектив
13 мм - FOV: 45°(H) x 37°(V)
D-625: объектив
25 мм - FOV: 25°(H) x 20°(V)
D-618: объектив
35 мм - FOV: 18°(H) x 14°(V)

Аксессуары для FLIR серии D

Угловое крепление для камер FLIR серии D
Можно использовать для установки сетевых мультисенсорных камер серии D на углу здания.
Источник питания для камер FLIR серии D
Источник питания для сетевой тепловизионной камеры D-серии.
Прочный транспортировочный кейс для тепловизионных камер FLIR серии D
Прочный, водонепроницаемый транспортировочный футляр из пластика. Все принадлежности надежно зафиксированы. Кейс можно запереть на висячие замки; предусмотрен дыхательный клапан для предотвращения повышения давления при перевозке в самолете.
Джойстик Nexus
Джойстик для управления камерами FLIR серии D.
