Рупорная антенна A.H.Systems SAS-582 (2,60 ГГц - 3,95 ГГц)

Артикул: 1-352391

  • Измерения излучения, проверка помехозащищенности
  • Тестирование на Tempest, MIL-STD, FCC, VDE
  • Калибровка (на 1м и 3м, вкл. гориз. поляриз.)


Характеристики антенны SAS-582



• Охват частот SAS-582: 2,60 – 3,95 ГГц

• Усиление (ср.): 15,1 дБи

• Фактор антенны (1м): 25,4 дБ/м

• Излучение поля макс.: 500 В/м

• Мощность пост. макс.: 250 Вт

• H-плоскость: 29°

• E-плоскости: 28°

• КСВ: 1.25:1 (макс. 1.5:1)

• Импеданс (сопр.): 50 ОМ

• Тип коннектора: WR-284 to N (f)

• Высота антенны: 20,6 см

• Длина модели: 45,5 см

• Ширина: 15,24 см

• Вес антенны: 2,17 кг

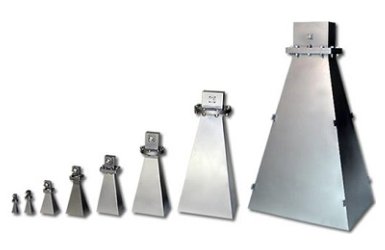

Описание рупорной антенны SAS-582



Рупорная антенна SAS-582 разработана для выполнения испытаний на помехозащищенность и излучение при 1-40 ГГц.

Каждая антенна A.H.Systems SAS-582 имеет: линейную поляризацию, среднее усиление, низкий КСВ, постоянный фактор антенны.

Данный рупор позволяет получать точные параметры измерений и может использоваться как эталон.

Антенны могут устанавливаться на штатив и имеют в комплекте стандартный крепеж с наружной резьбой ¼ -20.

Вертикальная и горизонтальная поляризация получается благодаря поворотам антенны, закрепленной на штативе.



Особенности антенны SAS-582



• Диапазон част.: 2,60 – 3,95 ГГц

• Модель SAS-582 со стандартным усилением

• Низкий КСВН антенны

• Постоянный КПД

• Поляризация линейная

• Функция получения и передачи

• Измерения излучения, проверка помехозащищенности

• Тестирование на Tempest, MIL-STD, FCC, VDE

• Калибровка (на 1м и 3м, вкл. гориз. поляриз.)
