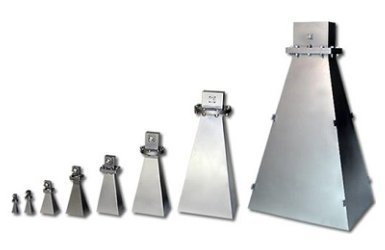

Рупорная антенна A.H.Systems SAS-583 (3,95 ГГц - 5,85 ГГц)

Артикул: 1-352388

  • SAS-583 имеет диапазон: 3,95 ГГц - 5,85 ГГц
  • Антенна с линейной поляризацией
  • Работа антенны на передачу и прием


Характеристики антенны SAS-583



SAS-583 имеет диапазон: 3,95 - 5,85 ГГц

• Антенна со стандартным усилением

• Фактор антенны (1 м) равен: 29,2 дБ/м

• Коэффициент усиления антенны: 14,5 дБи

• Мощность максимальная: 500 Вт

• Излучение поля максимальное: 500 В/м

• Ширина луча E-плоскости: 29°

• Ширина луча H-плоскости: 29°

• Импеданс (номинальный): 50 Ом

• Коэффициент КСВН: 1.35:1 (max 1.6:1)

• Тип разъема: WR-187/N (F) адаптер

• База монтажная изделия (резьба): ¼ - 20 (F)

• Длина/Ширина/Высота: 30,5/9,4/12,9 см

• Вес SAS-583 антенны: 0,952 кг



Особенности антенны SAS-583



• SAS-583 имеет диапазон: 3,95 ГГц - 5,85 ГГц

• Антенна с линейной поляризацией

• Работа антенны на передачу и прием

• Калибровка на 1 и 3 м (горизонтальная поляризация)

• Тестирование: FCC, MIL-STD, TEMPEST и VDE



Описание рупорной антенны SAS-583



Антенна SAS-583 A.H.Systems представляет рупор стандартного усиления, предназначенный для осуществления тестов на помехоустойчивость, излучение на частотах 3,95 - 5,85 ГГц.

Линейно поляризованная антенна модели SAS-583, как и многие рупорные антенны, обладает постоянным КПД, средним усилением и низким КСВ.

Специальная конструкция антенны SAS-583 гарантирует высокие эксплуатационные характеристики.

Сравнение реальных и прогнозируемых значений факторов антенны имеет разницу +/- 0,5 дБ.

С помощью рамочной антенны SAS-583 можно делать высокоточные измерения. Это позволяет рассматривать данную модель как эталонное устройство для измерений.

Адаптер (коаксиальный) для волновода некоторым образом ограничивает мощность антенны SAS-583. В случае, если нужно создать высокой напряженности поле, то данный коаксиальный адаптер можно удалить.

Модель антенны SAS583 оснащена монтажным приспособлением, подходящим для резьбы ¼ - 20 («папа»). Это позволяет крепить рупорную антенну, например, на штатив.

Разная поляризация (горизонтальная, вертикальная) образуется путем поворотов самой антенны SAS-583 на штативе.
