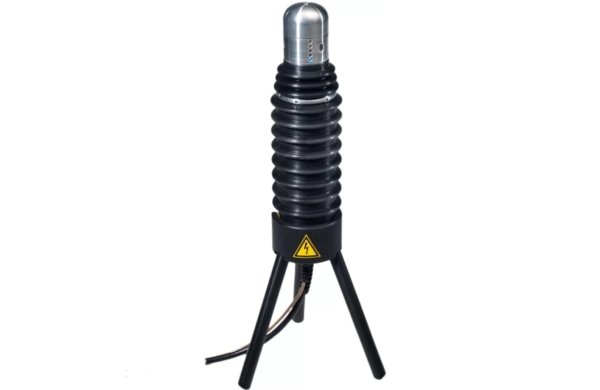

Высоковольтная система диагностики HV Diagnostics TD90

►Номер заказа SH0214

Высоковольтная система диагностики HV Diagnostics TD90


Оборудование позволяет Вам быстро и эффективно находить повреждения, а также точно и достоверно диагностировать состояние ваших сетей и высоковольтного оборудования, повышая, тем самым, надежность и ресурс их работы.

Основанная в Австрии, компания b2 GmbH Group (торговая марка HV Diagnostics) специализируется на разработке и производстве самых современных высоковольтных приборов и диагностического оборудования для тестирования и испытания высоковольтных кабелей, трансформаторов, выключателей, двигателей и другого разнообразного оборудования, используемого в энергетике, на производстве и в строительстве. Компания b2 имеет несколько десятилетий опыта в разработке и производстве высоковольтных испытательных установок и диагностических систем для кабелей из сшитого полиэтилена. Несколько сотен установок "сверхнизкой частоты» (СНЧ - 0.1 Гц), проданных за последние несколько лет, позволяют нам иметь непосредственную связь с конечным заказчиком и как следствие обеспечивают нас важнейшей новой информацией для дальнейшего улучшения нашей продукции и новых инновационных решений.


Диагностика и локализация мест повреждений методом измерения частичных разрядов

Система измерения частичных разрядов PD используется для определения, измерения и окализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в уфтах всех типов кабелей с номинальным напряжением до 110кВ. окализация мест повреждений ЧР производится методом рефлектометрии. ритические уровни ЧР являются важными критериями оценки состояния изоляции абеля. Анализ и оценка типичных параметров ЧР, а также их месторасположение озволяет выработать критерии для дальнейшего ремонта или замены кабеля.

Сегодня диагностика методом измерения частичных разрядов представляет собой один из основных мтодов неразрушающего контроля и оценки кабеля. Частичный разряд - это искровой разряд очень малой мощности, который образуется внутри изоляции, или на ее поверхности, в оборудовании среднего и высокого напряжения. Уровень ЧР измеряется в кулонах. С течением времени, периодически повторяющиеся частичные разряды разрушают изоляцию, приводя в конечном итоге к ее пробою. Обычно разрушение изоляции под действием частичных разрядов происходит в течение многих месяцев, и даже лет. Таким образом, регистрация частичных разрядов, оценка их мощности и интенсивности, а также локализация места их возникновения, позволяет своевременно выявить развивающиеся повреждения изоляции и принять необходимые меры для их устранения. Наиболее частые источники ЧР – неоднородные участки изоляции в соединительных и концевых кабельных муфтах.


Высоковольтная система диагностики - измерение тангенса угла диэлектрических потерь в кабеле

Высоковольтное оборудование нашей компании позволяет провести комплексную диагностику качества кабелей и их старения. Методы измерения тангенса угла диэлек трических потерь и частичных разрядов идеально дополняют друг друга и позволяют, с одной стороны, определять общее состояние образца, а с другой - локализовать специфические повреждения. Измерение тангенса угла диэлектрических потерь является широко зарекомендовавшим себя методом быстрого, точного и надежного определения состояния изоляции кабеля или любого другого высоковольтного устройства или оборудования. Данная процедура незаменима для обнаружения «водных триингов» в кабелях с изоляцией из сшитого полиэтилена.

Простота в использовании, небольшой вес оборудования и компактный дизайн позволяют быстро подготовить оборудование к работе и провести диагностику. Высоковольтные установки серии HVA используются как идеальный источник высоковольтного сигнала для этих систем измерения тангенса угла диэлектрических потерь – тангенса дельта (TD).


Применение

Высоковольтные системы измерения тангенса угла диэлектрических потерь в кабеле TD30, TD60 и TD90 позволяют проводить испытание кабелей на 6, 10, 35 и 110кВ со всеми возможными типами существующих изоляций: сшитый полиэтилен ПЭ, бумажно-масляная, этилен-пропилен, кабель с поливинилхлоридной изоляцией - ПВХ , кабели с комбинированной изоляцией, а также любого другого высоковольтного оборудования, например : генераторы, емкости, выключатели, трансформаторы, двигатели, изоляторы, муфты.


Описание

Тангенс угла диэлектрических потерь (также известный как коэффициент мощности) представляет собой отношение мнимой и вещественной части комплексной диэлектрической проницаемости. Другими словами Тангенс угла потерь определяется отношением активной мощности Pа к реактивной Pр при синусоидальном напряжении определённой частоты, рассеиваемой в диэлектрике во время тестирования или при подаче рабочего напряжения. Величина, обратная tg(б), называется добротностью изоляции. Неоспоримо, что данный метод измерения и оценки качества изоляции является самым надежным, быстрым и точным из всех существующих на сегодняшний день.


Преимущества

Измерение тангенса угла диэлектрических потерь в кабеле позволяет инженерам обнаружить дефекты изоляции кабеля до того, как сама проблема случится и придется ее устранять высокозатратными и отнимающими много времени работами. Это является гораздо более информативным и эффективным методом диагностики, чем одно испытание кабеля повышенным напряжением. Тангенс угла диэлектрических потерь быстро измеряется с сохранением результата измерения в памяти прибора вместе с полным описанием тестируемого кабеля. Данная установка позволяет проводить плановое тестирование, и при этом объединить диагностический тест с простым испытанием кабеля высоким постоянным или переменным напряжениями, обеспечивая тем самым действительно "эффективное" СНЧ-тестирование. Если этот процесс осуществляется через установленные промежутки времени, измерение тангенса угла диэлектрических потерь может стать основой для прогнозирующей программы при обслуживании высоковольтных кабелей.


Критерии оценки состояния СПЭ кабелей Состояние кабелей хорошее, если :

tg ... (2 Uo) < 0,12 % и /или
[tg ... (2 Uo) - tg ... (Uo)] < 0,06 %


Плохое состояние (незамедлительная замена), если :

tg ... (2 Uo) > 0,22 % и/или
[tg ... (2 Uo) - tg ... (Uo)] > 0,1 %

Для всех остальных случаев необходим повышенный контроль и замена исходя из текущих возможностей.


Удобство пользования

На сегодняшний день существуют 3 модели приборов: TD30 для измерения ТАН ДЕЛЬТА с максимальным напряжением до 23кВ rms (действ.) (33кВ пиковое), TD60 для измерения ТАН ДЕЛЬТА с максимальным напряжением до 44кВ rms (действ.), 62кВ пиковое и TD90 для измерения ТАН ДЕЛЬТА с максимальным напряжением до 64кВ rms (действ.), 90кВ пиковое. Приборы TD30/60/90 поставляются в комплекте с 5/7м высоковольтным кабелем для подключения к высоковольтной СНЧ установке HVA30/60/90. Приборы TD30/60/90 также имеют в стандартном комплекте поставки программное обеспечение. Данные передаются на компьютер при помощи беспроводного интерфейса Bluetooth.
