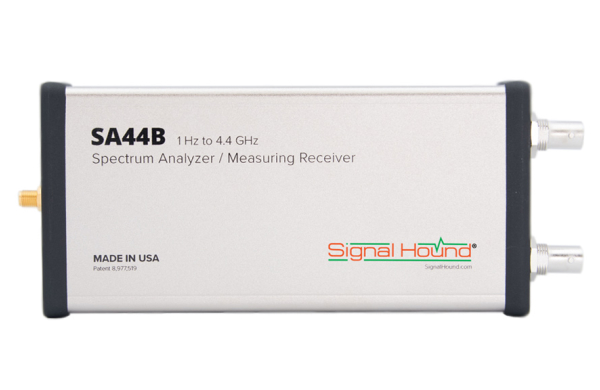

Анализатор спектра портативный Signal Hound USB-SA44B

Артикул: 1-387636

Частотный диапазон: 1 Гц-4,4 ГГц; Полоса пропускания (RBW): 0,1 Гц...250 кГц; 5 МГц: ; Уровень собственных шумов: -161 дБм; Фазовый шум: -90 дБн/Гц на частоте 1 ГГц при отстройке на 10 кГц; Максимальный измеряемый уровень: +10 дБм; Особенности: USB-анализатор спектра. Предусилитель от 500 кГц. Измерения фазового шума, гармоники и измерение параметров модуляции в стандартном ПО. Диапазон рабочих температур 0...70 °С; Интерфейс: USB2.0; Опорный генератор: ±1×10-6; Госреестр СИ: №71344-18 до 01.06.2024 г.

Описание

Идеальный инструмент для полевого и лабораторного использования.
Анализатор спектра предназначен для измерений параметров относительно узкополосных сигналов – до 20 МГц.
Анализатор спектра USB-SA44B 1 Гц - 4,4 ГГц позволяет написать приложения для автоматизированного тестирования и/или или приложения для сбора данных с помощью прилагаемого API, на базе Windows® и Matlab®/ LabVIEW®
Динамический диапазон от -151 дБм до 10 дБм.
Полоса разрешения по частоте от 0,1 Гц до 250 кГц и 5 МГц.
Малошумящий предварительный усилитель функционирует на частотах выше 500 кГц.
Измерительный приемник с большим динамическим диапазоном: 0 дБм… -125 дБм (150 кГц - 1 ГГц), 0 дБм… -115 дБм (1 ГГц – 4,4 ГГц).
Относительная точность измерений - 0,25 дБ.
Точность при измерении амплитуды сигналов с АМ и ЧМ – 1%.
USB-SA44B может работать как измерительный приемник и измеритель фазовых шумов в диапазоне отстроек от несущей 1 Гц...250 кГц.

Технические характеристики

Частотный диапазон 1 Гц-4,4 ГГц
Полоса пропускания (RBW) 0,1 Гц...250 кГц
5 МГц
Уровень собственных шумов -161 дБм
Фазовый шум -90 дБн/Гц на частоте 1 ГГц при отстройке на 10 кГц
Максимальный измеряемый уровень +10 дБм
Особенности USB-анализатор спектра. Предусилитель от 500 кГц. Измерения фазового шума, гармоники и измерение параметров модуляции в стандартном ПО. Диапазон рабочих температур 0...70 °С
Интерфейс USB2.0
Опорный генератор ±1×10-6

В комплекте с трекинг-генератором USB-TG44A анализатор спектра USB-SA44B позволяет выполнять измерения АЧХ различных СВЧ устройств.
При использовании программного обеспечения Spike анализатор спектра может работать в реальном времени с полосой 250 кГц.
Масса 290 г.
Габаритные размеры 166хх80х30 мм


Документация

Описание типа СИ Signal Hound USB-SA44B и USB-SA124B
