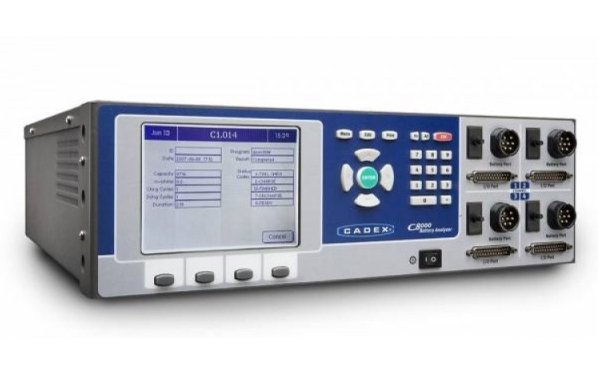

Система для тестирования аккумуляторов Cadex C8000

Артикул: 1-358127

  • Цифровое моделирование различных устройств поможет вам выбрать правильный аккумулятор;
  • Тестирование Рабочего Цикла поможет вам характеризовать батарею;
  • Программирование режима тестирования поможет вам контролировать качество и производительность;
  • Программы обслуживания помогут вам сохранить аккумулятор.


Превосходя любые самые смелые фантазии, Cadex C8000 вполне может являться наиболее универсальной системой тестирования аккумуляторов.

Cadex C8000 обеспечивает универсальность, необходимую Вам для уверенности в используемых Вами аккумуляторах. C8000 является многоцелевым инструментом, что позволяет оптимизировать батареи на каждом этапе жизненного цикла продукта.

Вы можете записать показатель нагрузки электроинструментов и ноутбуков, а затем выполнить имитацию автономной работы, обращаясь к сохраненным данным. Добавьте климатическую камеру, банк электронной нагрузки и другие аксессуары, и Вы поймёте, что Cadex C8000 способен заменить множество приборов за вполне доступную цену.


  • Цифровое моделирование различных устройств поможет вам выбрать правильный аккумулятор;
  • Тестирование Рабочего Цикла поможет вам характеризовать батарею;
  • Программирование режима тестирования поможет вам контролировать качество и производительность;
  • Программы обслуживания помогут вам сохранить аккумулятор.

Специалисты компании "Лайнтест" бесплатно окажут в необходимом объёме помощь в выборе комплектаций и наиболее оптимальных решений.

Технические характеристики:

Спецификация
Характеристика Значение
Стандартные компоненты Каждая стандартная система включает:

  • Тестовый блок C8000;
  • ПО "BatteryLab" (CD-ROM);
  • Силовые кабели: 4 шт.;
  • Дополнительные кабели: 4 шт.;
  • Кабель для порта с удвоенной мощностью: 1 шт.;
  • Кабель Ethernet;
  • Кабель для сети питания переменного тока: 3 шт. (N. America, Europe, UK type);
  • Набор кронштейнов для монтажа 19”, 3 блока (ст. ед.);
  • Инструкция для быстрого старта;
Каналы 4 независимых канала, каждый включает в себя:
1 порт для тестирования батарей + 1 порт ввода/вывода
Физические характеристики
Размеры 480 мм x 380 мм x 140 мм
Вес 15,5 кг
Приспособления для монтажа  Рабочий стол или монтажная стойка 483 мм (3U) (кронштейны в комплекте)
Дисплей 145 мм QVGA 320x240 с подсветкой
Порты для батарей (Передняя панель)
4 порта, каждый включает в себя:

  • Положительный контакт батареи (+);
  • Отрицательный контакт батареи (-);
  • Считывание положительного контакта (+);
  • Считывание отрицательного контакта (-);
  • Термистр - вход;
  • Термистр - заземление;
Порты ввода вывода (I/O)(передняя панель) Порты типа DB25 - 4 шт., включая:
  • Входные дифференциальные аналоговые порты - 4 шт.: -5 В, 0-10 В, или 0-15 В;
  • Входные цифровые порты: 0-5 В;
  • - SMBus: 5 сигнала завершения;
Порты обмена данными (задняя панель)
  • Ethernet 10/100 MB для соединения с ПК
  • Серийный порт для внешней нагрузки
  • Серийный порт для климатической камеры
Параметры окружающей среды
Рекомендованная рабочая температура От 5ºC до 35ºC
Рекомендованная температура хранения  От -20ºC до 70ºC
Тестирование батарей
Химические характеристики Все стандартные типы батарей:

  • Свинец - Кислота;
  • На основе никеля: NiMH, NiCd;
  • На основе лития: Li-ion, Li-Phosphate.
Диапазон ёмкости От 50 мА*ч до 1000 А*ч
Интерфейсы для батарей
Кабель питания (Стандартный) - питание 4x 1,8 м с зажимами типа "крокодил"
Дополнительные кабели (Стандартные) - данные 4 x 1,8 м
Кабель питания с двумя портами (Стандартный) - питание 1x 1,8 м – соединения с каналами: 1+2 или 3+4 для увеличения силы тока с 10 A до 20 A
Адаптер для батареек "SnapLock Battery Adapter Unit" (Опциональный) 2-портовый блок подсоединяется к C8000 стандартными кабелями и поддерживает:

  • Адаптер для батареек "SnapLock" (Только разновидность с 4-мя проводами);
  • Универсальный адаптер "RigidArm";
Параметры сети питания
Питание на входе
  • 100-240 В переменного тока
  • 50-60 Гц
Диапазон напряжения батареек Номинальное: от 1,2 В до 36 В (максимальное - 45 В), поддерживается соединение:

- До 10 литий-ионных батареек (3,6 В на батарейку)
- До 18 свинцово-кислотных батареек (2,0 В на батарейку)
- До 30 никелевых батареек (1,2 В на батарейку), Примечание: 45 В всего максимум;
Максимальная мощность подзарядки 100 Вт на канал = 400 Вт всего
Максимальная мощность разрядки 80 Вт на канал = 320 Вт всего
160 Вт на пару каналов, при использовании кабеля удвоенной мощности.
Внешняя нагрузка может быть использована для увеличения разрядки до 2400 Вт
Максимальный ток подзарядки
  • От 30 мА до 10 А устанавливается с разрешением в 1 мА;
  • 20 A - максимальная разрядка с использованием кабеля с двойным портом;
  • Внешняя нагрузка может быть использована для увеличения разрядки до 240 А;
Выходная частота - Прямоугольная 2 кГц (500 микросекунд)
Погрешность
  • Напряжение = 0,1%;
  • Сила тока = 0,25% полная шкала;
Энергоснабжение Ток автоматически снижается если пределы мощности превышаются – отображается сообщение о нормативном тесте
Методы зарядки Методики подзарядки зависят от химии элемента питания:

- Литий - ионный + Свинцово - кислотный  = постоянное напряжение с ограниченным током;
- На основе никеля = Постоянный ток с опциональным методом зарядки с нагрузкой с обратного знака
Методы разрядки Постоянный ток
Постоянная мощность
Получение данных
Интервал отбора проб 500 микросекунд
 Частота дискретизации при прекращении тестирования (последние 500 выборок) 2-200 мВыб.
Частота дискретизации в обычном режиме 1-60 Выб.
Отбор проб при нагрузке

Минимальный инкремент отбора проб = 500 микросекунд
Кол-во проб = 10-500

Сертификация
Безопасность CSA, UL, CE
Окружающая среда RoHS, WEEE
Программы
Обслуживание Стандартные программы обслуживания:

  • Подзарядка;
  • Автоматический режим;
  • Предварительный (Постепенно доводит ёмкость батареек до максимума);
  • Ускорение (Возвращает к жизни "мёртвые" батарейки);
Быстрые тесты Стандартные быстрые тесты:

  • Тестирование сопротивления;
  • Импеданс (Проверяет сопротивление батарейки сигналом в 1000 Гц) - только один канал;
Продвинутые Стандартные продвинутые программы:

  • Режим прогона;
  • Режим эксплуатации (Три разных уровня разряжения программируются в часах и минутах);
  • Саморазряжение;
  • Только разрядка;
  • CDMA;
  • GSM;
  • Увеличенный предварительный режим;
  • Захват значений нагрузки (требует наличие опции BatteryLab + LCU).
SMBus
  • Информация о батарее;
  • Калибровка расходомера;
  • SMB зарядка;
  • SMB разрядка;
Свободно изменяемые (требует опции BatteryLab) Максимальное кол-во шагов = 100
Внешний контроль лабораторного оборудования
Климатические камеры Поддерживаемые модели:

  • Thermotron 2800/3800/8800;
  • Test Equity Watlow 4;
Внешние электронные нагрузки B&K Precision Programmable DC Electronic Loads Серия 8500:

  • 8510 (0,1 В - 120 В/120 A/ 600 Вт)
  • 8514 (0,1V-120 В/240 A/1200 Вт)
  • 8518 (0,1V-60 В/240 A/1200 Вт)
  • 8520 (0,1V-120 В/120 A/2400 Вт)
Сохранение показателей нагрузки Cadex Load Capture Unit (LCU) (Модуль захвата и хранения нагрузки - опционально)
Безопасность Защита паролем
Гарантия
Стандартная Ограниченная гарантия в 2 года (материалы и техподдержка)
Расширенная (Опциональные) Дополнительные 2 года (всего = 4 года)
Калибровка Рекомендуется заводская калибровка каждый год
Апгрейды Доступно обновление фирменного ПО через программу BatteryLab
Технические характеристики ПО BatteryLab™
Системные требования Конфигурация ПК не ниже:

Windows XP O/S;
Соединение Ethernet;
ЦП: 1,2 ГГц;
ОЗУ: 512 МБайт;
ПЗУ: 10 ГБайт;
Кол-во оборудования Каждая лицензия BatteryLab поддерживает:
  • До 8-ми систем C8000;
  • До 32 отдельных батарей.
