Пониженная сложность тестирования, упрощенный рабочий процесс и интуитивно понятный пользовательский интерфейс обеспечивают новый уровень простоты тестирования батарей.

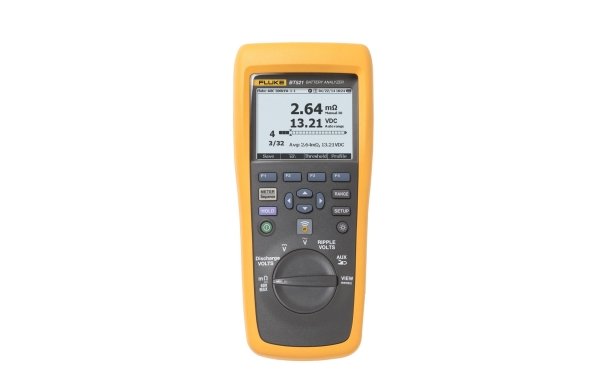

Прибор для проверки батарей Fluke серии 500 — это идеальное средство для технического обслуживания, поиска и устранения неисправностей и тестирования производительности отдельных стационарных батарей и блоков батарей, используемых в критических задачах аккумуляторного резервирования. Интуитивно понятный пользовательский интерфейс, компактная и надежная конструкция гарантируют производительность, надежность и оптимальные результаты тестирования. Приборы для проверки батарей Fluke серии 500 охватывают широкий спектр функций тестирования батарей, от тестов постоянного напряжения и сопротивления до полного тестирования условий с использованием автоматизированного тестирования комплектов батарей и интегрированной в тестовый щуп системы измерения температуры. Приборы для проверки батарей серии 500 предназначены для измерений стационарных батарей любого типа.
Основные особенности Fluke BT520 (предназначен для измерения батарей в шкафах и труднодоступных местах):
- Напряжение батареи — во время измерения внутреннего сопротивления, прибор также измеряет напряжение тестируемой батареи.
- Напряжение при разрядке — режим разрядки собирает данные по напряжению каждой батареи несколько раз при определенном интервале в ходе разрядки или теста на нагрузку. Пользователи могут сосчитать , сколько времени необходимо батарее, чтобы сбросить заряд до отключения и использовать это время для определения потери мощности данной батареи.
- Измерение пульсирующего напряжения — измеряет неблагоприятную составляющую переменного тока выпрямленного напряжения в схемах зарядки постоянного тока и инвертированных схемах. Дает возможность пользователям измерять составляющие переменного тока в схемах зарядки постоянного тока и находить одну из проблем, которая приводит к ухудшению состояния батареи.
- Режим измерения и последовательный режим — режим измерения используется для быстрого тестирования или для обнаружения неисправности. В этом режиме вы можете сохранять и считывать показания в цикле измерения или времени. Режим цикла предназначен для задач обслуживания с несколькими энергосистемами и линейками батарей. До начала выполнения задачи пользователи могут настроить профиль под выполнение задачи касательно систематизации данных и предоставления отчета.
- Пороговые значения и предупреждение — пользователи могут настроить до 10 комплектов пороговых значений и получать индикацию прохождения/непрохождения/предупреждения после каждого измерения.
- Авто-удержание — когда включена функция автоудержания, показания регистрируются, сохраняя стабильность на 1 секунду. Замороженное показание сбрасывается, когда начинается новое измерение.
- Автосохранение — когда включено автосохранение, измеренные значения сохраняются во внутренней памяти автоматически после регистрации показания с помощью автоудержания.
- Программное обеспечение для проведения анализа состояния батареи Fluke — упрощает импорт данных с прибора в ПК. Данные измерения и информация профиля батареи сохраняются и помещаются в архив c помощью программы управления и могут использоваться для сравнения и анализа динамики. Все данные измерений, профиль батареи и информация анализов могут использоваться для облегчения создания отчетов.
- все измеренные значения автоматически сохраняются в процессе тестирования и могут быть вызваны для анализа на ходу до выгрузки.
- Оптимизированный пользовательский интерфейс — быстрая, направляемая настройка помогает всегда регистрировать нужные данные.
- литий-ионный аккумулятор 7,4 В, 3000 мАч обеспечивает более восьми часов непрерывной работы.
- для быстрой загрузки данных на прилагающееся программное обеспечение для анализа данных и управления отчетами.
- Самый высокий рейтинг безопасности в отрасли — CAT III 600 В, 1000 В пост. тока макс. для безопасности измерений вокруг оборудования питания батарей.
- Интерактивный тестовый зонд BTL20 с длинными и короткими удлинителями и встроенным ЖК-дисплеем и динамиком для визуальной и звуковой обратной связи
- Ручная сумка для переноски
Пороги напряжения и сопротивления
Анализатор батарей Fluke позволяет быстро и легко определить верхнее и нижнее пороговые значения измерений или диапазон допустимых отклонений. В процессе тестирования измеренные значения автоматически сравниваются с предопределенными пороговыми уровнями, и после каждого измерения выдается индикация прохождения, непрохождения или предупреждения. Можно сохранить не более 10 наборов пороговых значений. Индикация пороговых значений основана на следующих критериях:
Напряжение | Сопротивление | |||
> Низкое напряжение | < Низкое напряжение | < Опорное | > Опорное и < опорное x (1+предупреждение %) |
Опорное x (1+непрохождение) |
Прохождение | Непрохождение | Прохождение | Предупреждение | Непрохождение |
Программное обеспечение Fluke для управления батареей
Программное обеспечение Fluke для управления батареей позволяет легко и быстро импортировать данные из анализатора батареи на ПК. Данные измерения и информация профиля батареи сохраняются и помещаются в архив c помощью программы управления и могут использоваться для сравнения результатов и анализа динамики. Все данные измерений, профиль батареи и информация анализов могут использоваться для облегчения создания отчетов.
- Быстрый просмотр сохраненных показаний
- Управление профилями
- Гистограмма группы батарей с заданными пользователем пороговыми значениями
- Архивные данные трендов батарей
- Несколько раундов напряжения разряда
- Настройки быстрого отчета
- Обновление прошивки анализатора батарей Fluke
Гистограмма группы батарей с заданными пользователем пороговыми значениями |
Архивные данные трендов батарей |
Несколько раундов напряжения разряда |
Спецификации
Функции | Диапазон | Разрешение | Погрешность | BT510 | BT520 | BT521 |
Сопротивление батареи1 | 3 мОм | 0,001 мОм | 1% + 8 | ● | ● | ● |
30 мОм | 0,01 мОм | 0,8% + 6 | ● | ● | ● | |
300 мОм | 0,1 мОм | 0,8% + 6 | ● | ● | ● | |
3000 мОм | 1 мОм | 0,8% + 6 | ● | ● | ● | |
В пост. тока | 6 В | 0,001 В | 0,09% + 5 | ● | ● | ● |
60 B | 0,01 В | 0,09% + 5 | ● | ● | ● | |
600 В | 0,1 В | 0,09% + 5 | ● | ● | ● | |
1000 В | 1 В | 0,09% + 5 | ● | |||
В пер. тока (от 45 Гц до 500 Гц с фильтром 800 Гц) | 600 В | 0,1 В | 2% + 10 | ● | ● | ● |
Частота (отображается с В и А пер. тока)2 | 500 Гц | 0,1 Гц | 0,5% + 8 | ● | ● | ● |
Пульсация напряжения пер. тока (макс. 20 кГц) | 600 мВ | 0,1 мВ | 3% + 20 | ● | ● | ● |
6000 мВ | 1 мВ | 3% + 10 | ● | ● | ● | |
А пост. тока / А пер. тока (с аксессуаром Fluke i410) | 400 А | 1:00 AM | 3,5% + 2 | ● | ||
Температура | от 0°C до 60°C | 1°C | 2°C (4 °F) | ● | ||
Режим измерения | 999 записей для каждой позиции измерения с меткой времени | |||||
Циклический режим | До 100 профилей и 100 шаблонов профилей (в каждом профиле хранится до 450 батарей) с меткой времени | |||||
1 Измерение основано на методе введения пер. тока. Вводится исходный сигнал < 100 мА, 1 кГц. 2 Уровень переключения В пер. тока: 10 мА, А пер. тока: 10 А |
Режимы измерения | BT510 | BT520 | BT521 |
Сопротивление (мОм) | ● | ● | ● |
Напряжение батареи | ● | ● | ● |
Постоянное напряжение | ● | ● | ● |
Переменное напряжение и частота (Гц) | ● | ● | ● |
Напряжение пульсаций | ● | ● | ● |
Температура отрицательного полюса батареи | ● | ||
Постоянный и переменный ток (и частота) | ● | ||
Режим мультиметра | ● | ● | ● |
Циклический режим | ● | ● | ● |
Режим измерения расхода | ● | ● | ● |
Автоматическое сохранение измерений | ● | ● | ● |
Беспроводная связь | ● | ||
Просмотр памяти | ● | ● | ● |
Общие характеристики | |||||||
Размеры (В х Ш х Г) | 22 см x 10,3 см x 5,8 см (9 д. x 4 д. x 2 д.) | ||||||
Масса | 850 г / 1,9 фунта | ||||||
Размер экрана | 7,7 см x 5,6 см (3 д. x 2,2 д.) | ||||||
Интерфейс | мини-USB | ||||||
Гарантия | 3 года |
Характеристики среды | |||||||
Рабочая температура | от 0°C до 40°C | ||||||
Температура хранения | От –20 до 50°C | ||||||
Температура зарядки литий-ионной батареи | от 0°C до 40°C | ||||||
Допустимая влажность при работе | Без конденсации (10°C) | ||||||
<= 80% отн. вл. (от 10°C до 30°C) | |||||||
<= 75% отн. вл. (от 30°C до 40°C) | |||||||
Высота над уровнем моря при эксплуатации | до 2000 м над уровнем моря | ||||||
Высота над уровнем моря при хранении | до 12 000 м над уровнем моря | ||||||
Степень защиты | IP40 | ||||||
Радио | FCC класс A | ||||||
Требования по вибрации | MIL-PRF-28800F: Класс 2 | ||||||
Ударопрочность | 1 м | ||||||
Температурные коэффициенты | Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28°C или ниже 18°C | ||||||
Соответствие стандартам безопасности | 600 В (категория III) | ||||||
Электромагнитная совместимость | IEC 61326 | ||||||
Правила ROHS | Китай, Европа | ||||||
Класс защиты 2 | Степень загрязнения II | ||||||
Соответствие батареи | UN38.3 | ||||||
UL2054 | |||||||
IEC62133 | |||||||
2G согласно IEC68-2-26, 25G и 29 |
Принадлежности
Прибор для проверки батарей Fluke BT520
включает:
- Прибор для проверки батарей
- 4-проводниковый измерительный контакт (комплект)
- Базовый измерительный провод BTL10 (комплект)
- Тестовые проводники TL175 TwistGuard™ с переходником
- Комплект интеллектуального измерительного щупа BTL20, с удлинителем (без датчика температуры)
- Литий-ионная батарея BP500
- Зарядное устройство переменного тока BC500
- Кабель мини-USB
- Наплечный ремень
- Поясной ремень
- Ремешок на магнитной подвеске
- Программное обеспечение для управления батареей FlukeView®
- Мягкий переносной футляр
- Запасные предохранители (2)
- Ярлыки для батареи
- Калибровочный резистор нулевого сопротивления
