ОПИСАНИЕ

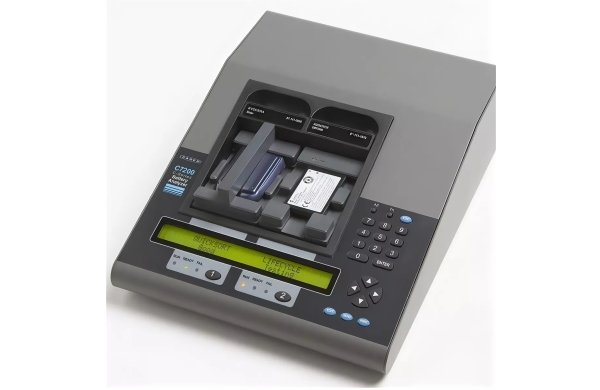

Анализатор аккумуляторных батарей CADEX C7200 надежный, функциональный прибор, предназначенный для всестороннего обслуживания аккумуляторных батарей. Анализатор АК одновременно обслуживает два аккумулятора. Под обслуживанием понимается комплекс мер, направленных на поддержание парка АБ в рабочем состоянии и достижения максимальной эффективности их работы. Cadex C7200 осуществляет обслуживание с учетом специфики каждого аккумулятора. Обслуживающие станции анализатора независимы, поэтому одновременно можно обслуживать совершенно разные аккумуляторы и по различным программам. На основании отчетов, анализатор C7200 дает заключение о возможности или невозможности эксплуатации любой АБ.
В памяти анализатора Cadex C7000 хранятся более десяти программ, каждая из которых решает ту или иную задачу обслуживания аккумуляторов, например, оценку состояния, тренировку или восстановление. На дисплее прибора отражаются в реальном масштабе времени параметры обслуживания: зарядный или разрядный ток, напряжение аккумулятора, его температура и внутреннее сопротивление. Если в процессе обслуживания будет обнаружена какая-либо аномалия, это тоже будет отражено на дисплее в виде аварийных сообщений или предупреждений. Поскольку некоторые программы, например, тест на саморазряд, имеют достаточно продолжительное время работы (до 3-х суток), то анализаторы Cadex C7000 разработаны для круглосуточной автономной работы. На случай сбоя электропитания, у приборов предусмотрена внутренняя энергонезависимая память, в которой хранится вся оперативная информация. При сбое электропитания информация не теряется и при восстановлении напряжения в сети, анализатор продолжает выполнение прерванных программ.
Как правило, необходимость приобретения анализатора аккумуляторов возникает в трех основных случаях:
| 1. | Предприятие занимается производством аккумуляторов для мобильной техники. В таком случае задача анализатора аккумуляторов - осуществление входного контроля аккумуляторных ячеек, поступающих от производителя и выходного контроля готовой продукции. | |
| 2. | Предприятие осуществляет сервис абонентов сотовой связи. При этом возникает проблема аргументированного ответа на претензии клиентов к аккумуляторам, а также предоставление услуг по восстановлению и тестированию аккумуляторов. | |
| 3. | Предприятие имеет свой парк аккумуляторов для мобильной техники. В данном случае с помощью анализатора аккусуляторов решается задача минимизации затрат на закупку новых аккумуляторов, путем максимального увеличения срока эксплуатации батарейного парка, а также периодическое тестирование, с целью своевременного определения некачественных аккумуляторов. |
После завершения работы программы, на экран анализатора выводится полная информация о результатах обслуживания. Это изначальная и финальная ёмкость аккумулятора, результаты измерения внутреннего сопротивления, напряжение на аккумуляторе, коды ошибок (в случае неисправности аккумулятора).
ОСОБЕННОСТИ
| • | Осуществление входного контроля закупаемых АБ, на предмет соответствия спецификации. | |
| • | Подготовка новых АБ к эксплуатации. | |
| • | Периодическая оценка состояния парка АБ на предмет выявления слабых и дефектных. | |
| • | Периодическая тренировка аккумуляторов, находящихся в использовании, для устранения эффекта памяти. | |
| • | Специальные меры по восстановлению АБ, емкость которых не может быть восстановлена тренировкой. | |
| • | Своевременное изъятие из эксплуатации дефектных АБ, продолжение работы которых может привести к отказам аппаратуры и нештатным ситуациям. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Анализатор аккумуляторов | Cadex C7200 |
| Количество независимых станций | 2 |
| Диапазон напряжений аккумуляторов | 1.2 до 15В |
| Ток заряда/разряда | 100мА до 4А с шагом 25мА |
| Если попытаться установить ток заряда/разряда больше допустимого, то он будет автоматически отмасштабирован прибором до допустимого значения. | |
| Максимальная мощность в режиме заряда | 40Вт на станцию; 40Вт общая |
| Максимальная мощность в режиме разряда | 35Вт на станцию; 70Вт общая |
| Распределение мощности | При перегрузке прибора по мощности, часть станций будет находиться в режиме ожидания. При высвобождении резерва мощности обслуживание на них начинается автоматически. |
| Напряжение питания | 100 до 240В AC, 50-60Гц 1.5A макс. |
| Типы химии обслуживаемых аккумуляторов | Литий-ион, никель-металл-гидрид, никель-кадмий, кислотные |
| Методы заряда | Литий-ион и кислотные: постоянное напряжение с ограничением тока. Никель: постоянный ток с реверсивной нагрузкой. Возможны тонкие настройки режима заряда. Автоматическое определение окончания заряда. Контроль температуры. |
| Метод разряда | Разряд постоянным током до порогового напряжения. |
| Аккумуляторные адаптеры | Универсальные адаптеры и адаптеры под конкретные модели аккумуляторов. В памяти адаптеров хранятся параметры аккумуляторов, необходимые для корректной работы программ анализатора. Каждый адаптер содержит 10 наборов параметров. Перепрограммирование адаптеров возможно через меню анализатора. Каждый адаптер снабщён термодатчиком. |
| Программы обслуживания | 18 программ, сгруппированных по трём категориям: основные, дополнительные и пользовательские. Обслуживание аккумуляторов возможно в автоматическом и ручном режимах. |
| Безопасность | Уровень 1 - Защита отключена, полный доступ к настройкам и программированию (установка по умолчанию). |
| Уровень 2 - Защита паролем от программирования и редактирования. Свободный выбор С-кодов и опций отображения. | |
| Уровень 3 - Защита паролем от изменения настроек и режимов прибора. | |
| Дисплей | ЖК-экран 2x40 символов. Подсветка. Светодиодные индикаторы на каждую станцию: "Программа работает", "Программа успешно завершена", "Ошибка". |
| Защита от сбоев питания | Сохранение всех данный в случае отключения питания и возобновление обслуживания при его восстановлении. Запоминание времени пропадания и восстановления питания. |
| Порты данных | Интерфейсы RS-232 и USB. |
|
Пропускная способность: |
|
| QuickTest™ | 30-40 аккумуляторов в час |
| Полное обслуживание | Парк из 80-ти аккумуляторов |
| Под полным обслуживанием подразумевается ежемесячное профилактичкеское тестирование аккумуляторов программой Auto. Анализатор способен обслуживать две партии аккумуляторов в течение 24-х часов 20 дней в месяц. | |
|
Массогабаритные показатели: |
|
| Длина | 307 мм |
| Ширина | 240 мм |
| Высота | 90 мм |
| Вес | 3.2 кг |
| Параметры окружающей среды | Рабочая температура от 5C до 35C |
| Температура хранения от -20C до 70C | |
| Внутреннее ПО | Обновляемое посредством BatteryShop™ |
| Гарантия | 24 месяца со дня покупки |
КОМПЛЕКТ ПОСТАВКИ
1. Анализатор аккумуляторных батарей Cadex C7200.
2. Кабель питания, 220В, 50Гц, 1 м.
3. Инструкция пользователя.
4. Упаковка.
Внимание: Анализаторы CADEX серии С7000 без адаптеров не работают.
 |
Универсальный адаптер Cadex RigidArm | |
| Универсальный адаптер RigidArm разработан специально для обслуживания аккумуляторов сотовых телефонов. Подпружиненные позолоченые щупы обеспечивают надёжный электрический контакт. Система крепления позволяет зафиксировать аккумулятор как вертикально, так и горизонтально, в зависимости от расположения его контактов. Четырёхпроводная схема подключения сводит к минимуму погрешности, связанные с влиянием падения напряжения на соединительных проводах. Специальная позолоченная пластина позволяет производить калибровку адаптера без применения каких-либо подручных средств. | ||
 |
Универсальный адаптер Cadex FlexArm | |
| В универсальный адаптер FlexArm аккумулятор может быть установлен как вертикально, так и горизонтально. Щупы, изгибающиеся в произвольном направлении позволяют подключаться к аккумуляторам с нестандартным расположением контактов. Щупы адаптера позолочены, что позволяет добиться наилучшего контакта с аккумулятором. Позолоченная пластина упрощает процесс калибровки адаптера. | ||
 |
Универсальный адаптер Cadex SmartCable | |
| Универсальный адаптер SmartCable разработан для негабаритных аккумуляторов, которые не могут быть установлены на площадку адаптера. Например, для кислотных аккумуляторов, применяемых в источниках бесперебойного питания. Удобен во всех случаях, когда аккумулятор имеет ярко выраженные выступающие контакты, к которым можно подключиться «крокодилами». Термодатчик адаптера имеет магнитное крепление. | ||
