Описание

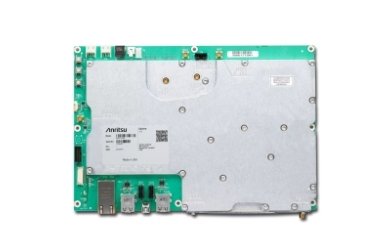

Модуль спектрального мониторинга Anritsu MS27100A предназначен для выявления и устранения незаконных или нелицензионных сигналов помех. Выявление проблемных сигналов осуществляется в режиме реального времени путем непрерывного мониторинга. На основании специфики активности сигнала может быть определен характер и место расположения источника помех.
Государственные регулирующие органы и операторы мобильных сетей могут использовать Anritsu MS27100A для анализа занятости спектра. Мониторинг различных частотных диапазонов позволяет получить информацию, необходимую для оптимизации использования спектра. По результатам анализа спектр может быть переориентирован для других областей применения или объединен с другими сигналами по технологии когнитивного радио.
Пожарным, аварийно-спасательным, авиадиспетчерским службам, полиции и военным важно иметь доступ к средствам связи без влияния каких-либо помех. Anritsu MS27100A позволит обеспечить соответствие сигналов нормативным актам.
Anritsu MS27100A способен измерять сигналы в диапазоне частот от 9 кГц до 6 ГГц и обладает высокой скоростью сканирования до 24 ГГц/с. Это дает возможность отслеживать прерывистые сигналы периодических и кратковременных передач и даже короткие импульсные сигналы. Модуль имеет высокий динамический диапазон более 106 дБ, нормированный в полосе пропускания 1 Гц. Отсутствие влияния паразитных сигналов обеспечивает высокую чувствительность. Средний уровень собственных шумов (DANL) составляет менее -150 дБм для заданной полосы пропускания 1 Гц с включенным предусилителем. Фазовый шум составляет -99 дБ/Гц на частоте 1 ГГц при смещении 10 кГц. Высокая производительность позволяет датчику надежно различать наблюдаемые сигналы низкого уровня и генерируемые платой.
Благодаря компактному модульному исполнению Anritsu MS27100A идеально подходит для размещения в телекоммуникационной стойке. Модуль спектрального мониторинга имеет выход промежуточной частоты (140 МГц), который используется для дальнейшей обработки сигнала.
Основные характеристики
- Обнаружение незаконных или нелицензионных AM/FM/сотовых трансляций
- Контроль границ государства, военных объектов, атомных электростанций и т.п.
- Контроль аэропортов (с частотами связи, часто примыкающими к диапазону УКВ-ЧМ)
- Выявление нелегальных трансляций в местах отбывания лишения свободы
- Применение в системах автоматического регулирования движения на железнодорожном транспорте (PTC), обеспечение открытых каналов поездной радиосвязи
- Сокращение утечек во внешнюю среду и в кабельную систему в кабельном телевидении
- Диапазон частот от 9 кГц до 6 ГГц
- Скорость свипирования до 24 ГГц/с
- Наличие встроенного веб-сервера для просмотра, контроля и проведения измерений в стандартном браузере
- Низкие уровни возбуждения для точного обнаружения сигнала
- Полоса пропускания 20 МГц с мгновенным быстрым преобразованием Фурье
