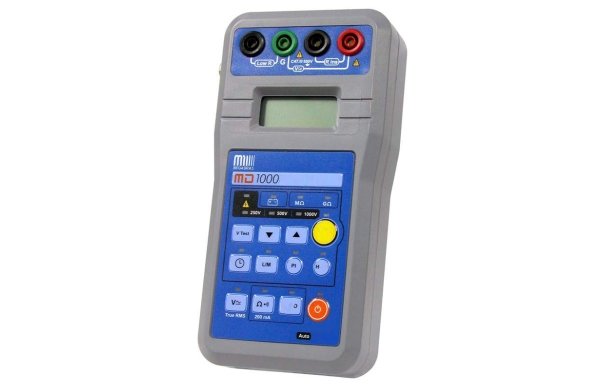

Megabras MД 1000R – это «умный» 1 кВ тестер изоляции с микропроцессорным управлением, измеряющий сопротивление до 200 ГОм при напряжениях измерения 250В, 500 В и 1000В. Это портативный карманный прибор с автономным питанием. Благодаря своему принципу измерения (считывание действующих значений напряжения и тока) это «истинный» мегомметр, точность измеренного сопротивления не зависит от каких-либо погрешностей выставления напряжения измерения.
Прибор прост в работе: просто подключите кабели, включите прибор, выберите напряжение измерения и нажмите кнопку начала измерения. Прибор автоматически подберет наиболее подходящий диапазон и отобразит измеренное значение на 3,5 символьном экране.
Для обеспечения безопасности оператора у прибора отсутствуют доступные для касания металлические части. Выходные клеммы располагаются в самой дальней и самой защищенной части прибора. Световой индикатор показывает наличие высокого напряжения и отключается, когда разряд емкости (и внешняя и внутренняя) достигает безопасного уровня.
Кроме того, в приборе реализованы дополнительные функции: проверка непрерывности цепи при 200мА, измерение малых сопротивлений, измерение напряжений постоянного и переменного токов до 600 В, таймер, функция удержания и возможность выбора граничного значения для отбраковочных тестов со звуковой индикацией.
Поверхностные токи утечки могут внести погрешность при измерении высокого значения сопротивления изоляции. Использование экранирующего разъема позволяет устранить эффект этих токов, существенно улучшая результат измерения.
Благодаря уменьшенным габаритам и массе, автономному питанию и механической прочности, этот прибор подходит для работы в полевых условиях.
НОМИНАЛЬНЫЕ НАПРЯЖЕНИЯ ИЗМЕРЕНИЯ
250 В — 500 В — 1000 В.
Постоянное напряжение, отрицательное.
ДИАПАЗОН ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ
От 10 кОм до 200 ГОм.
ТОК КОРОТКОГО ЗАМЫКАНИЯ
1,5 ± 0,3 мА.
ПОГРЕШНОСТЬ УСТАНОВКИ НАПРЯЖЕНИЯ
-0 / +15% для сопротивлений от 10 МОм до разомкнутой цепи.
НОМИНАЛЬНАЯ ПОГРЕШНОСТЬ
R ≤ 50 ГОм: 5% от показания ± 2 значащих цифры.
R > 50 ГОм: 10% от показания ± 2 значащих цифры.
ИЗМЕРЕНИЕ МАЛЫХ СОПРОТИВЛЕНИЙ И НЕРАЗРЫВНОСТИ ЦЕПИ
Диапазон: от 0,05 Ом до 150 Ом.
Точность: 5% от показания ± 2 значащих цифры.
Ток измерения: до 200 мА.
Индикатор неразрывности: срабатывает при
R < 5 Ом ± 0,5 Ом.
ВСТРОЕННЫЙ ТАЙМЕР
5 — 10 — 15 — 30 секунд.
1 — 2 — 3 — 5 — 10 — 15 минут.
ОТБРАКОВОЧНЫЕ ТЕСТЫ (ГОДЕН / НЕ ГОДЕН)
1 — 2 — 5 — 10 — 20 — 50 — 100 — 200 — 500 МОм.
1 — 2 — 5 — 10 — 20 — 50 — 100 ГОм.
ВОЛЬТМЕТР
Значения истинные среднеквадратичные.
Диапазон: 0 — 600 В пост./перемен.тока
Точность: 3% от показания ± 2 значащих цифры.
ЗАЩИТА ОТ ПЕРЕГРУЗКИ ПО НАПРЯЖЕНИЮ
600 В.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
- Автоматический расчет индекса поляризации.
- Разъем экранирующего кабеля.
- Функция удержания.
КЛАСС БЕЗОПАСНОСТИ
61010-1:1990, 61010-1:1992 — 2.
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ
Соответствует 61326-1.
ЭЛЕКТРОСТАТИЧЕСКАЯ ПОМЕХОУСТОЙЧИВОСТЬ
Соответствует 61000-4-2.
ПОМЕХОУСТОЧИВОСТЬ К ЭЛЕКТРОМАГНИТНОМУ ИЗЛУЧЕНИЮ
Соответствует 61000-4-3
ПИТАНИЕ
Внутренние Ni-Mh батареи.
Автономность: 1000 измерений по 5 секунд с интервалом 25 секунд в соответствии с IEC 61557-2. Во время измерения используется эталонное сопротивление номиналом
UN x (1000 Ом/В)
ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ БАТАРЕЙ
Встроенное, с внешним питанием 9В / 0,5 А.
ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР
-5°C до 50°C.
ДИАПАЗОН ТЕМПЕРАТУР ХРАНЕНИЯ
-10°C до 60°C.
ДИАПАЗОН ВЛАЖНОСТИ
95% отн. влажности (без конденсата).
ВЕС ОБОРУДОВАНИЯ
Приблизительно 0,5 кг.
ГАБАРИТЫ
102 x 195 x 46 мм.
ВХОДЯЩИЕ В КОМПЛЕКТ АКСЕССУАРЫ
2 Измерительных кабеля
1 Экранирующий измерительный кабель
1 Кабель питания
1 Сумка для транспортировки
1 Руководство по эксплуатации
