Описание

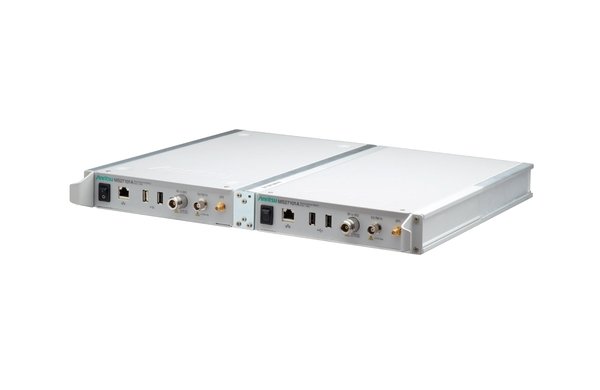

Anritsu MS2710хA представляет собой удаленный монитор радиоспектра, который применяется для обнаружения местоположения источников и типа помех с целью снижения их влияния.
Обладая высокой частотой свипирования до 24 ГГц/с прибор способен захватывать различные типы сигналов: периодические, случайные трансляции, короткие «пиковые» сигналы. Полоса пропускания прибора составляет 20 МГц с мгновенным быстрым преобразованием Фурье. Это позволяет осуществлять захват широкополосных сигналов в режиме реального времени и производить их последующую обработку. В устройстве предусмотрена функция «сохранения при событии», которая производит захват измерений спектра только в случае превышения определенных пороговых значений, устанавливаемых пользователем. Это позволяет экономить объем внутренней памяти.
Управления устройством может осуществляться несколькими способами. Один из способов – удаленно благодаря наличию встроенного веб-сервера при помощи интернет-браузера. При этом пользователю доступно управление всеми функциями и параметрами: настройка частоты, управление разрешением по полосе пропускания и полосой частот видеосигнала, конфигурация опорного уровня и других параметров, которые могут понадобиться в различных областях применения прибора.
Также в окне браузера доступны для просмотра данные трассировки, спектрограммы и другие измерения. Веб-сервер не зависит от платформы ОС и абсолютно любое устройство, будь то ПК, ноутбук, планшет или смартфон может использоваться для управления и настройки параметров удаленного прибора, а также для просмотра спектра. Для быстрой передачи данных измерения и управления используется порт Gigabit Ethernet.
Также для управления устройством может использоваться специализированное ПО Vision, разработанное компанией Anritsu. Vision помогает автоматизировать процесс измерений, данные которых содержат полезные сведения о состоянии сети и использовании спектра. Программный продукт состоит из двух компонентов: для контроля (Vision Monitor) и определения местоположения (Vision Locate) источников помех. Vision Monitor записывает данные спектра в автоматическом режиме, ведет базу данных, выводит предупреждения в случае нетипичной активности сигнала и предоставляет специализированные инструменты обслуживания устройства. Vision Locate способен выявлять местоположение источников помех, нелегальных или нелицензированных сигналов. Для достоверного определения местоположения источников сигналов необходимо использовать не менее трех приборов Anritsu MS27101A.
В зависимости от исполнения удаленный монитор радиоспектра Anritsu может быть установлен стационарно в телекоммуникационной стойке внутри помещения либо использоваться вне зданий. При этом стационарные устройства, как правило, предназначены для обнаружения и контроля радиосигналов. Устройства для внешней установки осуществляют контроль соблюдения нормативов, связанных с использованием спектра.
Удаленный монитор радиоспектра Anritsu MS2710хA находит применение у различных служб: в государственных и военных учреждениях, пожарных, аварийно-спасательных, авиадиспетчерских службах, ж/д компаниях.
Прибор полезен для измерения занятости спектра, контроля нелегальных трансляций в тюрьмах и колониях, обеспечение безопасности военных объектов, государственных границ, различных объектов инфраструктуры, аэропортов и прочих объектов. Также устройство позволяет осуществлять контроль спектра радиочастотных лабораторных испытаний, поиск нелицензионных или нелегальных передатчиков. В кабельном телевидении Anritsu MS27101A позволит сократить утечки во внешнюю среду и в кабельную систему.
Основные характеристики
- Диапазон рабочих частот от 9 кГц до 6 ГГц
- Скорость свипирования: до 24 ГГц/с
- Наличие встроенного веб-сервера для удаленного
- Функция удаленного обновления программного обеспечения
- Наличие контрольного таймера для обеспечения стабильности удаленно размещенных устройств
- ОС Linux
- Отсутствие влияния паразитных составляющих
- Полоса пропускания 20 МГц с быстрым преобразованием Фурье
- Низкое энергопотребление: < 11 Ватт (Uвх. = 11..24 В DC)
- Встроенный GPS-приемник синхронизации и определения местоположения устройства
- Динамический диапазон: > 106 дБ (с учетом полосы пропускания 1 Гц)
- Средний уровень собственных шумов: < -150 дБмВт, предусилитель вкл.
- Фазовый шум: -99 дБн/Гц на отстройке 10 кГц на 1 ГГц
- Блоковый режим и потоковая передача IQ-данных с присвоением меток времени для приложений TDOA
- Наличие порта Gigabit Ethernet для подключения ноутбука или ПК
- Поддержка DHCP (с помощью программы Ethernet Discovery)
- Динамический или статический IP-адрес с возможностью настройки
- Возможность использования DNS-сервера
