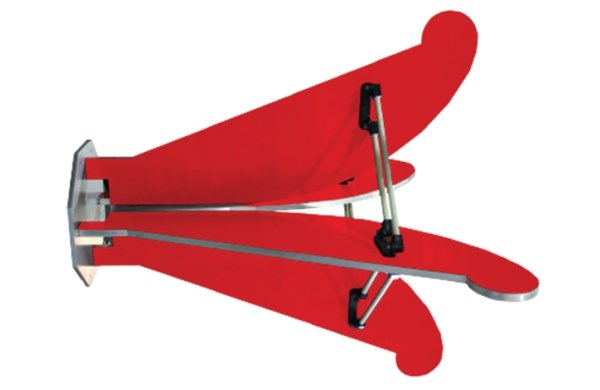

Антенна EMCO 3164-01
Диапазон частоты: 100 МГц – 1 ГГц. Рупорная модель антенны 3164-01 ETS-Lindgren представляет собой антенну четырех гребневую с открытым излучателем.
Основные характеристики
• Отличные показатели по усилению
• Поляризация линейная двойная
• Изоляция кросс-порта лучше чем 25 дБ
Описание антенны EMCO 3164-01
Рупорная 4-х гребневая антенна с открытым излучателем EMCO 3164-01 позволяет инженерам выполнять измерения в диапазоне 100 МГц до 1 ГГц.
С помощью антенны 3164-01 возможно одновременное измерение двухполяризованных ортогональных полей, независимо от ориентации антенны при тестировании.
Особенности антенны 3164-01
Диапазон частот
Антенна рупорная 3164-01 является самой габаритной из всех моделей EMCO серии 3164.
Для уменьшения веса и улучшения производительности, модель EMCO 3164-01 была разработана без закрытой полости.
Эта антенна EMCO с открытым излучателем также может устанавливаться внутри камер.
Отличное усиление
Как и другие модели рупорных антенн из серии 3164 (3164-11, 3164-10, 3164-08, 3164-06, 3164-05), модель 3164-01 имеет большой прирост усиления для верхних частот, составляющих 2/3 всего диапазона.
Усиление на верхних частотах изменяется обычно на 2 дБ.
Двойная линейная поляризация
Рупорная антенна с открытым излучателем ETS-Lindgren модели 3164-01 имеет два набора ортогональных гребней, питающихся через коаксиальный кабель на входе.
Такая антенна может одновременно измерять две ортогонально поляризованные компоненты поля.
Эта черта делает антенну 3164-01 идеальной в качестве измерительной антенны, которая может использоваться в безэховой камере и прочее.
Усиление
Как и другие модели рупорных антенн из серии 3164 (3164-11, 3164-10, 3164-08, 3164-06, 3164-05), модель 3164-01 имеет большой прирост усиления для верхних частот, составляющих 2/3 всего диапазона.
Усиление на верхних частотах изменяется обычно на 2 дБ.
Входы антенны расположены очень близко друг к другу, что уменьшает разницу в усилении между ними.
Кросс-порт
Как и другие модели антенн этого семейства, модель 3164-01 имеет большой кросс-порт с уровнем изоляции более 25 дБ.
Конфигурация антенны 3164-01
Стандартная конфигурация
• Антенна, включающая оборудование, для установки на месте
• Измеренные входные параметры КСВН и изоляции кросс-порта
Дополнительные опции
• Крепления антенны, изготовленные на заказ
Характеристики антенны EMCO 3164-01
Электрические характеристики
• Частота макс.: 1 ГГц
• Частота мин.: 100 МГц
• Тип модели: направленный
• Поляризация: двойная поляризация
• КСВН: макс. 3:1, среднее 1.75:1
• Мощность пост. макс.: 750 Вт @ 100 МГц, 200 Вт @ 1 ГГц
• Номинальный импеданс: 50 ?
• Разъемы: N-тип (Female) - 2 шт.
Физические характеристики
• Высота апертуры: 188 см.
• Ширина апертуры: 188 см.
• Длина: 174 см.
• Вес: 69 кг.
