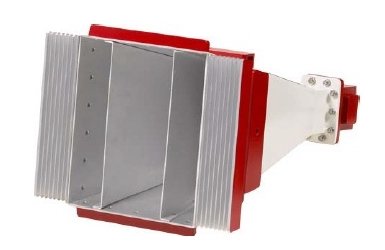

Излучающая рупорная антенна ETS-Lindgren 3162-01 (1,2 - 1,4 ГГц)

Артикул: 1-351929

  • Высота антенны 3162-01: 74,68 см
  • Длина антенны 3162-01: 106,27 см
  • Ширина антенны 3162-01: 64,77 см
  • Вес антенны 3162-01: 23,6 кг


Пирамидальная антенна 3162-01



• Диапазон рабочих частот: 1,2 – 1,4 ГГц

• Антенна соответствует: ES-XW7T-1A278-AC, GMW 3097

• Генерируется антенной 600 В/м при мощности менее 500 Вт

• Макс. диапазон: 1,1 – 1,5 ГГц



Описание антенны EMCO 3162-01



Антенна EMCO 3162-01 представляет собой рупорную пирамидального типа антенну с высоким коэффициентом усиления.

Эта рупорная излучающая антенна модели 3162-01, как и 3162-02, создана для тестирования ЭМС, в том числе автомобильных компонентов, согласно ES-XW7T-1A278-AC и GMW 3097.

Во время тестирований испытываемое устройство или оборудование подвергается сгенерированному антенной 3162-01 полю на уровне 600 В/м на дистанции 1 метр.

Для такого испытания большинство рупорных антенн не соответствуют данным спецификациям из-за нелинейных искажений ближнего поля.

Излучающая антенна 3162-01 способна оптимизировать ближнее поле, создавая уровень 600 В/м при входной мощности меньше 500 Вт.



Стандартная конфигурация



• Рупорная антенна пирамидального типа 3162-01

• Волноводный коаксиальный адаптер



Характеристики антенны 3162-01

Электрические значения

• Частота минимальная: 1,2 ГГц

• Частота максимальная: 1,4 ГГц

• Номинальное сопротивление: 50 Ом

• Типы разъема: N

• Направленный тип диаграммы

• Линейная поляризация

• Непрерывная максимальная мощность: 550 Вт

• Мощность пиковая: 500 Вт

• КСВН средний: 1,5:1

• КСВН максимальный: 2:1

Физические значения

• Высота антенны 3162-01: 74,68 см

• Длина антенны 3162-01: 106,27 см

• Ширина антенны 3162-01: 64,77 см

• Вес антенны 3162-01: 23,6 кг
