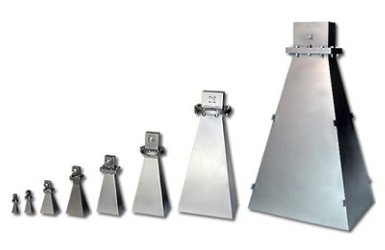

Рупорная антенна A.H.Systems SAS-580 (1,12 ГГц - 1,70 ГГц)

Артикул: 1-352390

  • Частотная полоса: 1,12 - 1,70 ГГц
  • Усиление SAS-580: стандартное
  • КПД: постоянный
  •  КСВ: низкий


Характеристики антенны SAS-580



• Частоты SAS-580: 1,12 – 1,70 ГГц

• Усиление антенны: 14,7 дБи

• Фактор антенны (КПД): 18,2 дБ/м

• Макс. значение излуч. поля: 700 Вм

• Макс. пост. мощность: 550 Вт

• Ширина пучка в плоскости H: 28°

• Ширина пучка в плоскости E: 29°

• Значение КСВ: 1.2:1 (max 1.6:1)

• Импеданс (R): 50 Ом

• Разъем типа: WR-650-N (female)

• Д/Ш/В – 87,3см/36,1см/50,8см

• Вес антенны: 9,5 кг



Описание рупорной антенны SAS-580



Антенна SAS-580 была разработана A.H.Systems для тестирования на помехоустойчивость, а также излучение при испытаниях на частотах 1-40 ГГц.

Каждая модель рупорной антенны SAS-580 с линейной поляризацией имеет среднее значение усиления, постоянное значение КПД и низкий коэффициент КСВ.

Этот стандартный рупор производит очень точное измерение необходимых параметров, поэтому может рассматриваться как эталонное измерительное устройство.

Например, сравнительные теоретические (вычисленные) значения и практические (измеренные) значения КПД и усиления отличаются всего на +/- 5 дБ.

Коаксиальный кабель, ограничивающий мощность, может быть удален для более высокомощного поля.

Рупорная антенна SAS580 может монтироваться на штатив для антенн с помощью стандартного крепежа с резьбой 1/4 - 20.

Вертикальная и горизонтальная поляризация достигается путем поворотов антенны на штативе.



Особенности антенны SAS-580



• Частотная полоса: 1,12 - 1,70 ГГц

• Усиление SAS-580: стандартное

• КПД: постоянный

• КСВ: низкий

• Функции: прием, передача

• Тест: излучение, помехоустойчивость

• Поляризация: линейная

• Высокопрочная конструкция антенны

• Конструкция защищена от коррозии

• Калибровка: гориз. поляриз. на 1м и 3м
