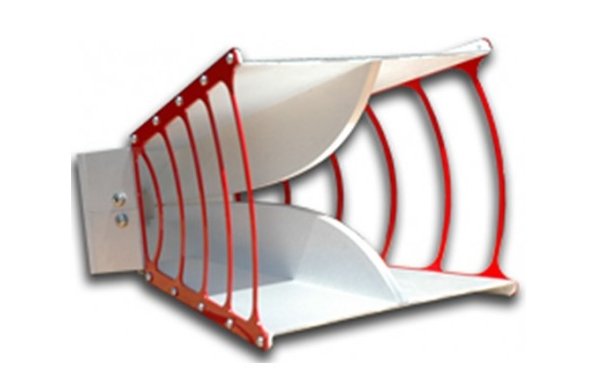

Волноводная антенна ETS-Lindgren 3115 (750 МГц - 18 ГГц)

Артикул: 1-352056

  • Высота/Длина/Ширина – 15,9см/27,9см/24,4см
  • Вес антенны – 1,8 кг


Антенна EMCO-3115



• Антенна с равномерным усилением

• Низкий КСВН

• Допустимая мощность: 500 Вт

• Индивидуальная калибровка

• Гарантия: 2 года



Описание антенны 3115



Антенна 3115 представляет собой двухгребневую волноводную антенну производства ETS-Lindgren.

EMCO-3115 обладает отличными характеристиками коэффициента усиления, а также КСВН.

Данная модель имеет небольшие габариты, ее длина составляет 24,4 см.

Портативная волноводная антенна ETS-Lindgren EMCO-3115 уже многие годы является промышленным стандартом.

Со временем антенна 3115 обновлялась лишь внешне, сохраняя при этом свои отменные рабочие характеристики.

Так, боковые панели двухгребневой антенны 3115 изменили свой цвет с красного на зеленый, разъем для питания антенны

стандартизирован для соответствия другим сериям антенн, а ее калибровка производится на 750 МГц.

ETS-Lindgren выпускает волноводную антенну 3115 с предусилителем - 3115-PA, а также много других рупорных антенн, таких как:

3106B, 3112, 3116C, 3117, 3119.



Особенности антенны 3115

Сверхширокий диапазон частот

Двухгребневая волноводная антенна 3115 имеет сверхширокий диапазон: от 750 МГц до 18 ГГц.

В связи с тем, что антенна 3115 не имеет разрывов в частотной характеристике, она идеально подходит для автоматизированного тестирования.

Из всех моделей в своем классе, антенна 3115 обладает самым широким рабочим диапазоном частот, в котором не происходит ухудшений показателей от высших типов волн.

Входная мощность

Двухгребневая антенна ETS-Lindgren 3115 с прецизионным разъемом N-типа может выполнять работу с непрерывной мощностью, достигающей до 500 Вт.

Низкий КСВН и высокий коэффициент усиления двухгребневой антенны 3115 создают более высокую напряженность поля и эффективное использование усилителя на всем рабочем частотном диапазоне.

Конструкция антенны EMCO-3115

Надежная целостная конструкция антенны EMCO-3115 позволяет ей превосходно поддерживать электрические свойства.

Особенность конструкции волноводной антенны 3115 обеспечивает следующие преимущества: отличную повторяемость измерений, низкие показатели неопределенности, долгий срок службы проведенной калибровки.

Двухгребневая антенна ETS-Lindgren модели 3115 делается из алюминиевой пластины, на которую наносится порошковое покрытие.

Прочная конструкция позволяет эксплуатировать антенну 3115 долгие годы как в помещении, так и на открытом воздухе.

Портативная антенна имеет небольшие размеры (длина - 24,4 см) и включает стандартное крепление для штатива (1/4" x 20).



Конфигурация EMCO 3115

Стандартная конфигурация

• Антенна

• Кронштейн (со стандартными резьбовыми отверстиями) для крепления антенны на штатив ETS-Lindgren или на другие приспособления

• Индивидуальная калибровка на 1м/SAE ARP 958 (калибровочный сертификат и фактические коэффициенты антенны прилагаются)

Опции

• Штатив ETS-Lindgren. Несколько неметаллических неотражающих штативов, которые могут использоваться на специальных площадках для испытаний оборудования на ЭМС

• Возможен под заказ обтекатель антенны



Характеристики EMCO-3115

Электрические характеристики

• Минимальная частота: 750 МГц

• Максимальная частота: 18 ГГц

• Максимальная мощность: 500 Вт

• Номинальное сопротивление: 50 Ом

• Тип разъема: N (f)

• Тип антенны: направленная

• Поляризация антенны: линейная

• КСВН: <1.5:1

Физические характеристики

• Высота/Длина/Ширина – 15,9см/27,9см/24,4см

• Вес антенны – 1,8 кг



Спецификации



Показатели неопределенности для коэффициентов (SAE, ARP 958 1M):

• 1–18 ГГц +/- 0,3 дБ
