Измеритель шумовых параметров Х5-57

Артикул: 1-353046

  • Панорамное измерение шумов в диапазоне частот 8.0¸18.0 ГГц:
  • в коаксиальных измерительных СВЧ трактах 7,03х3,04 мм и 3,5х1,52 мм.
  • Комплект малошумящих усилителей обеспечивает измерение коэффициента шума СВЧ устройств в диапазоне значений от 0 до 30 дБ  с погрешностью не хуже ± 0,15 дБ.

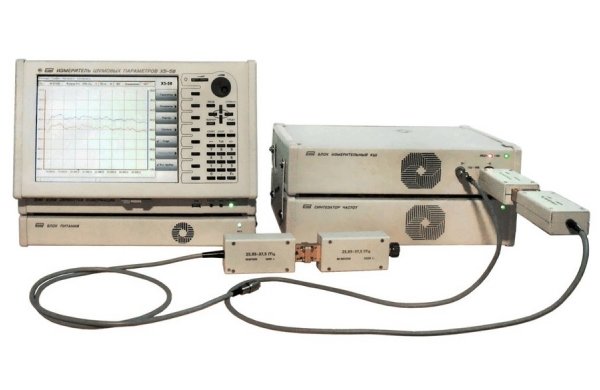

Предназначен  для  измерения  шумовых параметров СВЧ четырехполюсников в  диапазоне частот 8 ¸18 ГГц  и представляет собой автоматизированную измерительную систему, состоящую из управляющего компьютера  (IBM совместимый, для жестких условий эксплуатации), системного источника питания с аккумуляторным резервированием, синтезатора частоты, измерительного блока  и  комплекта  внешних  устройств.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



  • Панорамное измерение шумов в диапазоне частот 8.0¸18.0 ГГц:
  • в коаксиальных измерительных СВЧ трактах 7,03х3,04 мм и 3,5х1,52 мм.
  • Комплект малошумящих усилителей обеспечивает измерение коэффициента шума СВЧ устройств в диапазоне значений от 0 до 30 дБ  с погрешностью не хуже ± 0,15 дБ.
  • Измерение коэффициентов передачи СВЧ устройств в диапазоне:
  • 0 ¸ 60 дБ ± 0.2 дБ и 0 ¸ 40 дБ ± 0.14 дБ.
  • Уровень собственного коэффициента шума прибора £ 6 дБ.
  • КСВН генератора шума: от 8 до 12 ГГц £ 1.25; от 12 до 18 ГГц £ 1.3.
  • Точность установки и поддержания частоты гетеродина 0.3·10–7 F за год, где F - установленная частота.
  • Развитая система автоматических калибровок позволяет сохранять точные метрологические параметры прибора при межповерочном интервале 1 год.
  • Могоуровневый  алгоритм самодиагностики ускоряет процесс технического обслуживания.
  • Скоростной  USB интерфейс управляет системой в ОС Windows XP.
  • Экономичный вариант поставки (без управляющего компьютера для жестких условий эксплуатации) позволяет применить любой IBM совместимый современный персональный компьютер в качестве средства управления системой (прибором).

Незаменим при измерении параметров малошумящих СВЧ усилителей, широко применяемых в связи, радиолокации, радиоастрономии. Он позволяет добиться предельной чувствительности приемных устройств на основе объективных результатов измерения.

Масса(кг):  18,5

Габариты(мм):  синтезатора частоты и измерительного блока  -  360х230х80;  системного источника питания  -  360х230х55; персонального компьютера с плоским экраном  -  360х230х80 (индикатор в транспортном положении).
