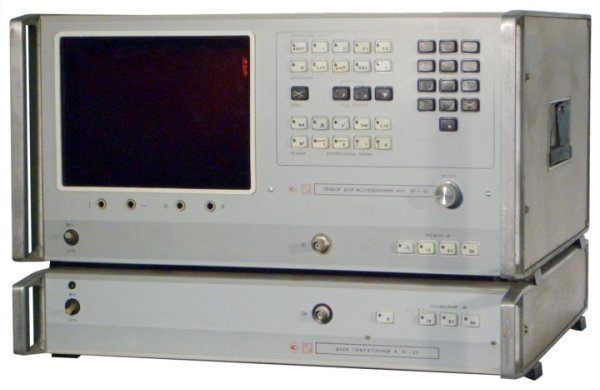

Х1-53 измеритель АЧХ
Прибор предназначен для наблюдения и измерения АЧХ радиоустроиств с цифровым отсчетом измеряемых величин и воспроизведением АЧХ на экране осциллографического индикатора.
Применяется в различных областях радиоэлектроники в лабораторных и цеховых условиях, а также при ремонте аппаратуры.
Встроенный микропроцессор обеспечивает автоматизацию процесса измерения, автоматическую коррекцию погрешностей измерения и наличие ряда сервисных функций: установку контрольных линий по частоте и амплитуде, программную отстройку от шумов, ввод и хранение в памяти эталонной АЧХ и проведение относительно ее сравнительных измерений. Диалоговый режим упрощает работу оператора с прибором.
Заменяет прибор X1-46, по сравнению с которым имеет более высокую точность измерения частоты и относительной амплитуды, обладает меньшей неравномерностью собственной АЧХ, более широкими пределами измерения относительной амплитуды и динамическим диапазоном воспроизведения АЧХ.
Основные данные Х1-53
• Диапазон частот 0,02-200 кГц
• Количество поддиапазонов 2
• Погрешность измерения частоты ±(10-4 f + 0,02 δf) Гц
• Пределы изменения полосы качания в линейном масштабе 0,02-19,98; 0,2-199,8 кГц
• Погрешность измерения относительной амплитуды:
- в линейном масштабе ± (0,25 + 0,09 А) дБ (до 24 дБ);
- в логарифмическом масштабе ±1,5 дБ (до 72 дБ)
