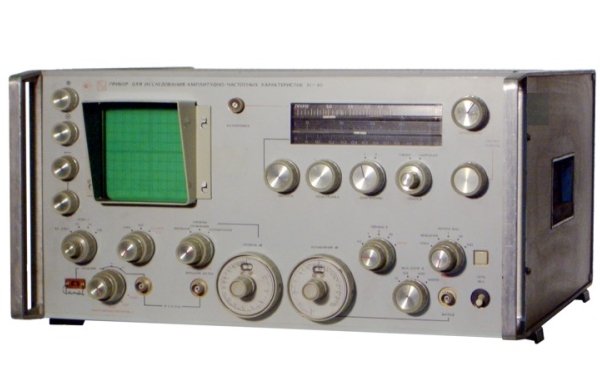

Х1-40 измеритель АЧХ
Для измерения частотных параметров наблюдаемых АЧХ в приборе Х1-40 предусмотрена сетка частотных меток, синхронизированных кварцевыми резонаторами, и возможность получения частотной метки от внешнего генератора.
Предусмотрены дополнительные специальные частотные метки для измерения полосы пропускания исследуемых радиоустройств на различных уровнях ослабления, что позволяет значительно повысить производительность при данном виде измерений.
Коммутация сигналов измерительного канала и канала сравнения производится автоматически через период качания или вручную.
Основные данные Х1-40
• Диапазон частот 20 Гц-1 МГц
• Полоса качания частоты (меняется плавно) 100 Гц - 30 кГц
• Частотные метки через 1, 10, 100 кГц
• Погрешность измерения частоты (при полосе качания > 1кГц) ±(2*10-4f+ 0,05 δf)
• Динамический диапазон, дБ:
- в линейном масштабе 15;
- в логарифмическом масштабе 40
• Неравномерность собственной АЧХ в полосе качания, дБ:
- в линейном масштабе ±0,4;
- в логарифмическом масштабе ±1,5
• Выходное напряжение 2 В (при Rвых = 600 Ом)
• Уровень комбинационных и гармонических составляющих выходного напряжения < 30 дБ
