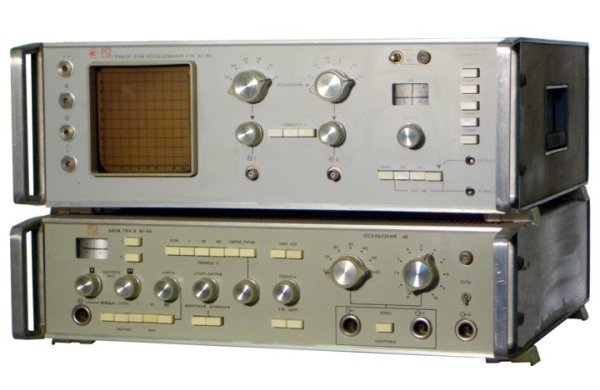

Х1-46 измеритель АЧХ
Прибор Х1-46 отличается широким динамическим диапазоном, высокой точностью измерений и отсчета относительных амплитуд АЧХ. Обеспечивает возможность одновременного наблюдения двух кривых АЧХ, исследование четырехполюсников, измерение частоты в отдельных точках наблюдаемых АЧХ, относительных ослаблений в точках АЧХ и запись АЧХ на двухкоординатном самописце. Заменяет прибор X1-36.
Основные данные Х1-46
• Диапазон частот 0,02-200 кГц (0,02-30, 1-200 кГц)
• Полоса качания частоты:
- в широкополосном режиме 0,1 f макс - весь поддиапазон;
- в узкополосном режиме (0,1-2)% f макс
• Отклонение изменения частоты, %
- от линейного закона ≤ 5;
- от логарифмического закона ≤ 15
• Погрешность определения частоты ± (3*10-7 + 0,05 δf) Гц
• Периоды качания частоты: 0,08; 1; 10; 40 с (ручной запуск)
• Выходное напряжение 7 В
• Пределы регулировки выходного напряжения 0-70 дБ
• Погрешность измерения относительной амплитуды:
- в линейном масштабе ±(0,4 + 0,15 А) дБ;
- в логарифмическом масштабе:
- ±3 дБ (в динамическом диапазоне 40 дБ),
- ±4 дБ (в динамическом диапазоне 70 дБ)
• Чувствительность канала вертикального отклонения ≥ 5 мм/мВ
• Выходное сопротивление 600+90 Ом
• Уровень паразитных колебаний
