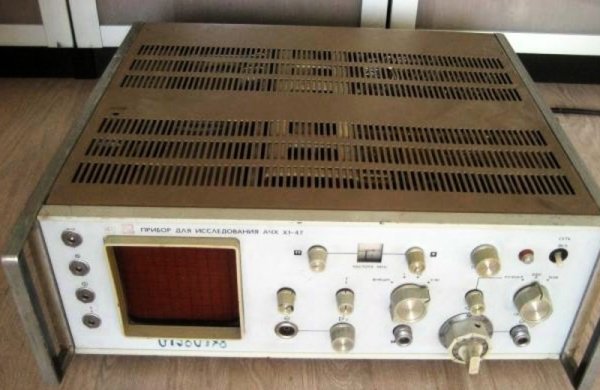

Х1-47 измеритель АЧХ
Прибор с улучшенными техническими и эксплуатационными характеристиками служит для измерения параметров согласованных и высокоомных цепей.
Выходная мощность ГКЧ стабилизируется путем введення автоматического регулятора мощности, который обеспечивает неравномерность менее ±0,5 дБ при максимальной полосе качания.
Наличие ручной перестройки частоты и автоматической перестройки с периодами 0,02 и 0,08 с позволяет выбрать необходимую скорость перестройки и тем самым исключи динамическую погрешность. Для определения частоты введен дополнительным режим одновременной индикации меток 1 и 10 МГц.
Основные данные Х1-47
• Диапазон частот 1-250 МГц
• Полоса качания частоты, МГц:
- минимальная 0,2;
- максимальная 250
• Погрешность определения частоты ±(10-3 f + 0,2 δf) Гц (с помощью частотных меток 1 и 10 МГц)
• Выходное напряжение ГКЧ 150 мВ (при Rн = 50 Ом; 7/3 мм)
• Неравномерность уровня выходного напряжения ГКЧ ±0,8дБ (при Rн = 50 Ом)
• Неравномерность собственной АЧХ при максимальной полосе качания не превышает ±0,5 дБ
• Погрешность измерения относительной амплитуды не превышает ±(0,4+0,15 А) дБ
• Пределы регулировки выходного напряжения ГКЧ (1-70 дВ (с дискретностью через 1 н 10 дБ)
• Чувствительность канала вертикального отклонения не менее 3 мм/мВ
• Чувствительность канала вертикального отклонения ≥ 5 мм/мВ
