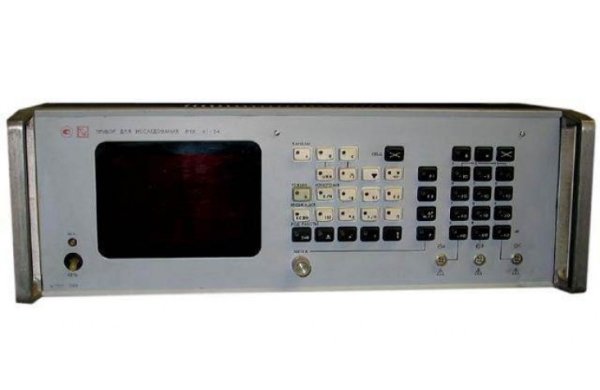

Х1-54 измеритель АЧХ
Прибор предназначен для исследования амплитудно-частотных характеристик радиоустройств с цифровым отсчетом измеряемых величин и воспроизведением АЧХ на экране осциллографического индикатора.
Применяется в различных областях радиоэлектроники в лабораторных и цеховых условиях, а также в ремонтных и поверочных органах.Встроенный микропроцессор обеспечивает:
- автоматизацию процесса измерений и обработки результатов измерений;
- автоматическую калибровку и коррекцию неравномерности собственной АЧХ;
- автоматическую установку диапазона частот;
- программную отстройку от шумов при работе на малых уровнях сигнала;
- ввод и хранение в памяти эталонной АЧХ и проведение относительно ее сравнительных измерений;
наличие ряда сервисных функций.
Диалоговый режим работы, наличие цифрового отсчета делают прибор удобным и простым в эксплуатации.
Заменяет приборы X1-48 и Х1-49, по сравнению с которыми имеет более широкие функциональные возможности, расширенные пределы и повышенную точность измерений; отличается высокой степенью автоматизации благодаря встроенному микропроцессору, наличием цифрового отсчета, повышенной надежностью.
Основные данные Х1-54
• Диапазон частот 0,1 - 150 МГц
• Количество поддиапазонов 2
• Полоса качания 1,5 кГц - весь поддиапазон
• Погрешность измерения частоты ± (0,001 f х + 200) Гц
• Пределы измерения относительных амплитуд АЧХ 120 дБ
• Погрешность измерения относительных амплитуд АЧХ ±(0,05Ах+0,4) дБ (0-20 дБ), ±1,5 дБ (20-70 дБ)
• Динамический диапазон воспроизведения АЧХ 70 дБ
• Уровень паразитных колебаний на выходе ГКЧ не более -30 дБ
• Неравномерность собственной АЧХ не более ±0,4 дБ
