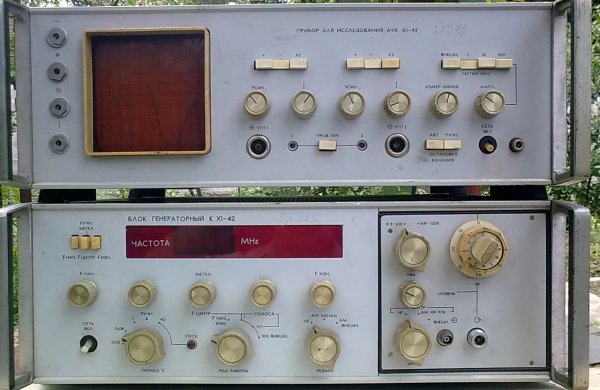

Х1-42 измеритель АЧХ
Х1-42 и Х1-43 работают в одинаковом частотном диапазоне, имеют практически идентичные ГКЧ. Индикаторные блоки различаются в основном наличием линейно-логарифмического преобразователя в приборе XI-43.
Основные данные Х1-42
• Диапазон частот 0,5-1250 МГц (0,5-610, 610-1250 МГц)
• Погрешность измерения частоты ±(3*10-4f + 0,05 δf) Гц
• Полоса качания частоты:
- максимальная - весь поддиапазон;
- минимальная 0,01fмакс
• Выходная стабилизированная мощность 3 мВт
• Пределы изменения выходной мощности 0-70 дБ (с дискретностью через 1 дБ)
• Неравномерность собственной АЧХ:
- Х1-42: ±0,4 дБ (до 30 МГц) и ±0,6 дБ (свыше 30 МГц);
- X1-43:
-- в линейном масштабе ±0,3 дБ (при RH = 50 Ом);
-- ±1,5 дБ (при работе с высокоомной детекторной головкой)
-- в логарифмическом масштабе ±1,5 дБ
• Погрешность измерения относительной амплитуды:
- Х1-42: ±(0,04 + 0,1 А)
- X1-43:
-- ±(0,04 + 0,1 А) в линейном масштабе;
-- ±2,5 дВ в логарифмическом масштабе
• Волновое сопротивление 50 Ом (7/3 мм)
