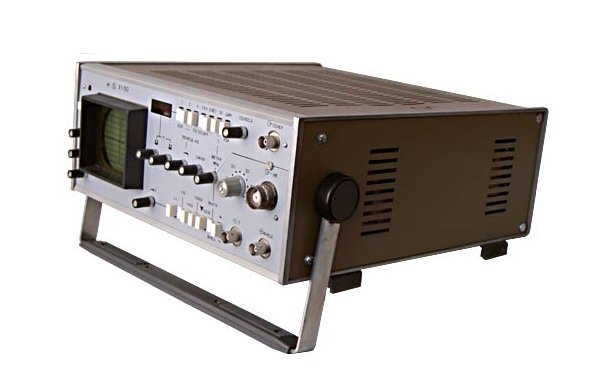

Х1-50 измеритель АЧХ
Измеритель Х1-50 предназначен для исследования АЧХ и настройки ВЧ- и СВЧ-узлов с воспроизведением АЧХ на экране ЭЛТ.
Прибор Х1-50 применяется при производстве, настройке и ремонте радиоэлектронной аппаратуры в лабораториях и цехах, ремонтных мастерских, а также в качестве сервисного прибора при ремонте телевизоров на дому.
Основные данные Х1-50
• диапозон частот; 0,36-1002 МГц (0,36-436, 434-636 и 636-1002 МГц)
• Полоса качания частоты;
- в узкополосном режиме - 0,5-20 МГц
- в широкополосном режиме - 0,01fмакс - весь поддиапазон
• Частотные метки; через 1 и 10 МГц
• Выходное напряжение ГКЧ 100 мВ
• Неравномерность собственной АЧХ;
- в максимально узкой полосе качания - ±0,5 дБ;
- в поддиапазоне - ±1,5 дБ;
• Пределы изменения выходного напряжения 0-50 дБ
• Чувствительность канала вертикального отклонения,
- без детекторов - 10мм/мВ;
- по входу согласованной детекторной головки - 1мм/мВ
• Входное сопротивление, емкость канала вертикального отклонения 10 кОм, 3 пФ
• Потребляемая мощность 70 В*А
• Масса 8,5 кг
• Габариты 308х304х133 мм
