Измеритель шумовых параметров Х5-55

Артикул: 1-353047

  • Измерение коэффициентов передачи СВЧ устройств в диапазоне от 0 до 60 дБ с погрешностью не хуже ± 0.3дБ.
  • В модификации Х5-55/1 система, кроме перечисленных функций, выполняет градуировку генераторов шума с погрешностью ± 5%.

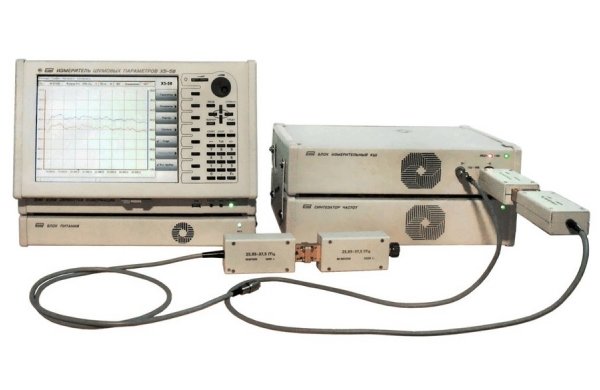

Предназначен для измерения шумовых параметров СВЧ четырехполюсников в  диапазоне частот 0.01 – 8.3 ГГц  и представляет собой автоматизированную измерительную систему, состоящую из управляющего компьютера  (IBM совместимый, для жестких условий эксплуатации), системного источника питания с аккумуляторным резервированием, синтезатора частоты, измерительного блока  и  комплекта  внешних  устройств.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Точность установки и поддержания частоты гетеродина 0.5·10–8 за год и менее 10–9 за сутки от установленной частоты.
  • Панорамное однополосное измерение шумов в полосе частот 2 МГц, в диапазоне частот 0.01 – 2.1 ГГц, двухполосное – в диапазоне частот 2 – 8.3 ГГц.
  • Комплект малошумящих усилителей обеспечивает измерение коэффициента шума СВЧ устройств в диапазоне значений от 0 до 30 дБ  с погрешностью не хуже ± 0.4 дБ.
  • Измерение коэффициентов передачи СВЧ устройств в диапазоне от 0 до 60 дБ с погрешностью не хуже ± 0.3дБ.
  • В модификации Х5-55/1 система, кроме перечисленных функций, выполняет градуировку генераторов шума с погрешностью ± 5%.
  • Развитая система автоматических калибровок позволяет сохранять точные метрологические параметры прибора при межповерочном интервале 1 – 3 года.
  • Могоуровневый  алгоритм самодиагностики ускоряет процесс технического обслуживания.
  • Скоростной  USB интерфейс управляет системой в ОС Windows XP, система  также  обеспечивает  совместимость  с  аппаратурой, имеющей  интерфейс  КОП.
  • Квалифицированному пользователю предоставляются все возможности для адаптации и модификации системы под специфические условия собственной измерительной задачи, с применением самого современного программного обеспечения в среде ОС Windows XP.
  • Экономичный вариант поставки (без управляющего компьютера для жестких условий эксплуатации) позволяет применить любой IBM совместимый современный персональный компьютер в качестве средства управления системой (прибором).

Незаменим при измерении параметров малошумящих СВЧ усилителей, широко применяемых в связи, радиолокации, радиоастрономии. Он позволяет добиться предельной чувствительности приемных устройств на основе объективных результатов измерения.

Габариты(мм):  синтезатора частоты и измерительного модуля  -  300х230х80;  системного источника питания  -  300х230х80; персонального компьютера с плоским монитором  -  300х230х200
