Камера соляного тумана Walk in класса GWS CZ-4000C

Камеры соляного тумана предназначены для проведения испытаний на коррозионное воздействие в среде соляного тумана при его непрерывном или периодическом распылении. Конструкция камер и система управления позволяет проводить испытания длительностью до 30 суток, воспроизвести процесс коррозии в точности, соответствующий процессу, происходящему в реальных условиях эксплуатации.
Габариты камеры (внешние) 2100×3360×2000 Ш×В×Г, с рабочим объёмом 4000м3. Наружные стены изготовлены из пластин нержавеющей стали марки SUS304. Зона испытаний приварена к рамной конструкции квадратами из нержавеющей стали вокруг корпуса испытательной камеры, внутренняя стена приварена пластинами из ПВХ, и изоляционный слой заполнен теплоизоляционным резиновым листом.

В нижней части испытательной камеры установлены нагревательный элемент и перфолист, и установлена специальная опорная рама для увеличения нагрузки на пол.
Над рабочим объёмом двускатная крыша с углом наклона 110°.

Резервуар для наполнения рассола расположен в задней части шкафа управления, резервуар изготовлен переносным и прозрачным, легко чистится.

Форсунки расположены в верхней части с обеих сторон испытательной камеры.
Камера управления и испытательная камера разделены. На задней стороне камеры расположено 2 выхлопных отверстия диаметром 67 мм.

Грузоподъёмность на пол не менее 500 кг / м2
Принцип распыления основан на пульверизации рассола по теореме Бернулли:
Воздушный компрессор → первичный водомаслоотделитель → резервуар для хранения газа → редукционный клапан → общий электромагнитный клапан → вторичный водомаслоотделитель→ сатуратор → регулятор давления → соленоидный клапан распыления → сопло
Давление распыления: 0.07～0.17МПа. Двухступенчатая регулировка: при регулировке сжатого воздуха в первый раз до 0,2-0,3 МПа, второй раз доводится до 0,07-0,17 МПа, таким образом давление распыления из сопла находится в пределах заданного диапазона
Распыление может осуществляться как в ручном, так и в автоматическом режиме.
Цикл распыления: максимальное время непрерывного распыления составляет 999,9 часа, максимальное время распыления периода составляет 99 часов 59 минут, максимальное время остановки - 99 часов 59 минут.
Температура испытания NSS или AASS составляет 35 °C, температура насыщенного бачка составляет 47 °C, время распыления можно отрегулировать в пределах 1 мин ~ 999 ч, время хранения можно отрегулировать в пределах 1 мин ~ 999 часов.

Температура испытания CASS составляет 50° C, температура насыщенного бачка составляет 63° C, время распыления можно отрегулировать в пределах 1 мин ~ 999 ч, время хранения можно отрегулировать в пределах 1 мин ~ 999 часов.

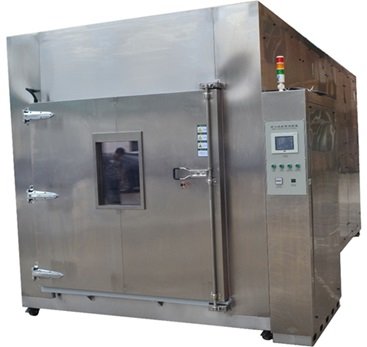

 Вид камер соляного тумана серии CZ
