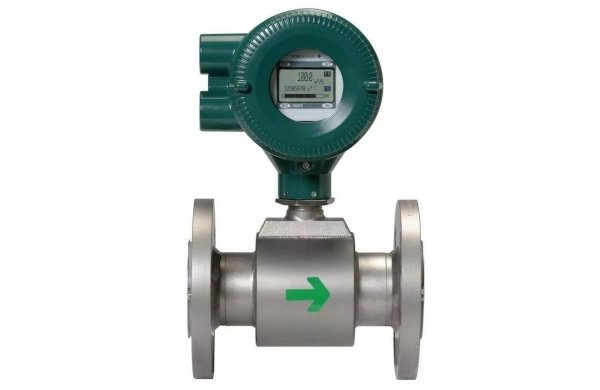

Расходомеры ADMAG предназначены для измерения объема и расхода электропроводящей жидкости и могут применяться в различных отраслях промышленности. Высокая точность приборов позволяет применять их на учетно-расчетных операциях и в качестве рабочих эталонов на проливных установках.ADMAG AXR — первый в мире двухпроводной расходомер, использующий метод двухчастотного возбуждения. Стабильность измерений расхода в двухпроводной системе с низким потреблением энергии обеспечивается за счет увеличения отношения «сигнал/шум» путем снижения шума преобразователя, повышения эффективности детектора, использования катушки с намоткой высокой плотности и снижения шума, создаваемого рабочей средой.
- Высокая эффективность:
- эффективный метод двухчастотного возбуждения;
- высокая точность измерения;
- устойчивость к шумам.
- Удобный, многофункциональный интерфейс:
- полнофункциональный матричный ЖК-дисплей;
- магнитное переключение для опасных зон;
- диагностика адгезии на электродах.
- Снижение затрат:
- беспроливная поверка на месте эксплуатации;
- быстрая и простая установка;
- энергоэкономичность
|
|
AXF |
AXR |
CA |
AXW |
|
Параметры измеряемой среды Минимальная электропроводность: Температура рабочей среды
Давление:
Скорость потока: |
1 мк C м/см
–40... 180 °C (уточняется при выборе футеровки). от -0,1 до 4 МПа изб.
до 10 м/с
|
5 мкСм/см
–40...130 °C (зависит от выбора модели). –0,1 до 4 МПа изб.
до 10 м/с
|
0,01 мк C м/см
–10...120 °C.
до 4 МПа.
до 10 м/с
|
20 мк C м/см.
–10...120 °C.
до 1 МПа.
до 10 м/с
|
|
Условный проход трубопровода
|
2,5…400 мм
|
25...100 мм
|
15...100 мм |
500...1800 мм |
|
Точность
|
±0,35 % от показания, ( опционально ±0,2 % )
|
±0,5 % от показания
|
±0,5 % от показания
|
± 0,35% от показания
|
|
Температура окружающей среды
|
–40…60 °С.
|
–40…+ 55 °C.
|
–20...50 °С. |
–40…60 °С.
|
|
Выходные сигналы:
|
– от 3 до 7 аналоговых (4...20 мА) и импульсных выходов в зависимости от модели; – ипульсный; – цифровая связь; – Foundation Fieldbus
|
– аналоговый (4–20 мА); – цифровая связь
|
– аналоговый: 4...20 мА с функцией цифровой связи по BRAIN-протоколу; – ампульсный.
|
– аналоговый: 4...20 мА с функцией цифровой связи по BRAIN-протоколу; – импульсный
|
|
Постоянная времени демпфирования
|
1...200 с |
1...200 с |
1...200 с
|
1...200 с
|
|
Питание
|
80...264 В/50 Гц или 24 В
|
14,7...35 В постоянного тока
|
80...264 В/50 Гц или 24 В
|
80...264 В/50 Гц или 24 В
|
|
Материалы, контактирующие с рабочей средой Футеровка:
Электроды: |
полиуретан, тефлон, керамика, несколько видов резины
нерж. сталь, Хастеллой С, тантал, титан, платино-иридиевый сплав
|
фторопласт
нержавеющая сталь, Хастеллой С, тантал, платино-иридиевый сплав
|
алюмооксидная керамика
- |
несколько видов резины
нерж. сталь |
|
Монтаж
|
Фланцевый; бесфланцевый (типа «сэндвич»); санитарное подсоединение
|
Фланцевый; бесфланцевый (типа «сэндвич»)
|
Бесфланцевый (типа «сэндвич»)
|
Фланцевый |
|
Исполнение
|
Взрывозащищенное. Санитарное. IP66/67, IP 68
|
Взрывозащищенное, IP66/67
|
Взрывозащищенное, IP66/67
|
Взрывозащищенное, IP66/67
|
|
Межповерочный интервал:
|
5 лет
|
5 лет
|
5 лет
|
5 лет
|
