Стеклянные и пластиковые ротаметры обеспечивают надежные измерения с минимальными потерями давления и энергопотреблением.

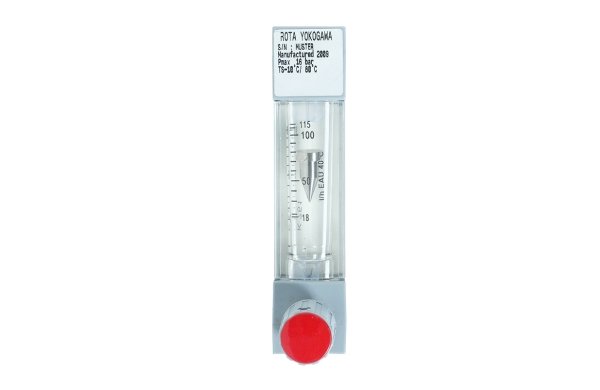

Ротаметр используется для измерения жидкостей и газов. В пластиковой конической измерительной трубке свободно вращается поплавок. Прибор монтируется на вертикальном трубопроводе с направлением течения снизу вверх. Измерение потока выполняется на основе положения верхней части поплавка и считывается с использованием стандартной шкалы измерительной трубки или прикрепленной шкалы.
Для работы ротаметров не требуется источник питания, что обеспечивает надежные измерения, а возможность визуального контроля расхода и состояния рабочей среды позволяет повысить эффективность технологических процессов.
Возможность выбора формы и материала поплавка позволяет проводить измерение расхода даже агрессивных, коррозийных сред и оптимально выбирать ротаметр для обеспечения стабильных измерений.
- Широкий выбор диапазона измерения.
- Высокая точность измерений свободно вращающегося поплавка даже в случае измерения малых расходов.
- Малое падение давления.
- Зрительный контроль измеряемой среды.
- Локальная индикация без использования энергопитания.
- Возможность большого выбора шкал.
- Дополнительный встроенный клапан.
- Точный расчет шкалы при изменении технологической среды в соответствии с VDE/VDI 3513 с использованием таблицы расходов (код /PT).
- Стойкость к разрушению.
- Простота использования.
- Высокая антикоррозионная стойкость.
- Зрительный мониторинг измеряемой среды.
- Локальная индикация без использования источника питания.
|
|
Серия RAGK |
Серия RAGL |
Серия RAGN
|
Серия RAQN
|
|
Диапазон измерений
|
Вода: 0,0002…630 л/ч; воздух: 0,02…6300 л/ч.
|
Вода: 0,0002…110 л/ч; воздух: 0,01…3500 л/ч
|
Вода: 0,0002…10 103 л/ч; воздух: 0,01…160 103 л/ч
|
Вода: 1–10 103 л/ч; воздух: 16–250 103 л/ч
|
|
Соотношение пределов измерений
|
1 : 10
|
1 : 10
|
1 : 10
|
1 : 10
|
|
Класс точности
|
6; 4; 2,5
|
6; 4; 2,5 и 1,6
|
2,5 и 1,6
|
4 и 2,5
|
|
Материал измерительной трубки
|
Стекло
|
Стекло
|
Стекло
|
Полиамид, полисульфон
|
|
Температура процесса
|
–25…+130 ºС
|
–25…+130 ºС; 1,6 МПа
|
-25…+100 ºС |
–10…+120 °C
|
|
Максимальное рабочее давление
|
1,6 МПа
|
1,6 МПа |
1,6 МПа
|
1,0 МПа
|
|
Тип датчика выходного сигнала
|
Индуктивный кольцевой; релейный
|
Индуктивный кольцево.
|
Индуктивный кольцевой; релейный
|
Релейный
|
|
Межповерочный интервал
|
5 лет
|
5 лет
|
5 лет
|
5 лет
|
