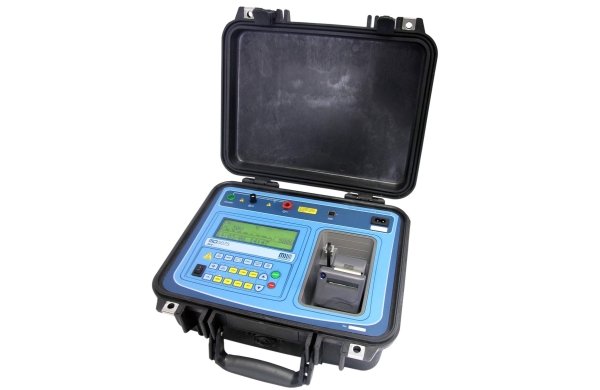

Цифровой мегомметр модели MД 5075 является флагманом линейки приборов анализа изоляции Megabras, и это один из наиболее полных и сложных из доступных на международном рынке. Его проверенная технология обеспечивает безопасные, надежные и точные измерения сопротивлений изоляции до 5ТОм с четырьмя предустановленными уровнями напряжений измерения, 500В – 1кВ – 2,5кВ – 5 кВ. Другие уровни напряжения измерений могут быть выбраны с шагом в 25В, 100В или 500В.
Мощный микропроцессор управляет работой прибора и позволяет использовать набор дополнительных функций, делающих измерения проще: автовыбор диапазона, память на 4000 измерений, вольтметр постоянного/переменного тока, автоматическое измерение индекса поляризации и коэффициента абсорбции, измерение тока утечки и емкости, программируемое по таймеру время измерения, настраиваемые отбраковочные тесты, тест шагового напряжения, встроенный принтер, часы реального времени и календарь
Встроенный таймер показывает прошедшее с момента начала измерения время в минутах и секундах, до 90 минут.
Измеренные значения передаются через интерфейс USB и печатаются встроенным принтеромдля сохранения проведенного измерения. Более того, измеренные значения сохраняются в энергонезависимой внутренней памяти. До 4000 измерений возможно сохранить для последующей передачи на компьютер для обработки их в программном обеспечении Мегалогг2. Это передовое программное обеспечение которое позволяет проводить дальнейший анализ результатов измерения, включая такие функции, как графическое представление и автоматическую генерацию отчета. Текущее время, дата и последовательный номер измерения облегчают идентификацию каждого измерения и организацию системы предупреждающего обслуживания на основе анализа трендов.
MД 5075 питается от перезаряжаемых аккумуляторов и имеет автоматическое зарядное устройство, которое работает от сети 100-240 В. Корпус прибора крепкий, легкий, удобный в использовании, ударопрочный и пригодный для использования в суровых погодных условиях. Все это позволяем мегомметру обеспечивать надежные и точные измерения как в лабораторных, так и в полевых условиях.
ИЗМЕРЯЕМЫЕ НАПРЯЖЕНИЯ
500, 1кВ, 2,5 кВ, 5кВ , выбор одной кнопкой.
500 В до 5 кВ с шагом в 25, 100 или 500 В.
Постоянное напряжение, отрицательное.
МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ СОПРОТИВЛЕНИЯ
5 ТОм при 5кВ
ВОЛЬТМЕТР ПОСТОЯННОГО ТОКА
От 30В до 600 В постоянного тока
Точность: ±(5% от показания + 3 значащих цифры)
ВОЛЬТМЕТР ПЕРЕМЕННОГО ТОКА
От 30В до 600 В переменного тока (средневадр.)
Точность: ±(5% от показания + 3 значащих цифры)
КАТЕГОРИЯ ЗАЩИТЫ
CAT. III 600В
ИЗМЕРЕНИЕ ТОКА УТЕЧКИ
от 1нА до 1500нА
±(10% от показания + 3 значащих цифры)
ИЗМЕРЕНИЕ ЕМКОСТИ
от 50нФ до 10мкФ при 500В
от 50нФ до 5 мкФ при 1000В
от 30нФ до 2 мкФ при 2500В
от 30нФ до 1 мкФ при 5000В
Точность: ±10 от показания + 3 значащих цифры
ТОК КОРОТКОГО ЗАМЫКАНИЯ
Макс.2 мА
ПОГРЕШНОСТЬ ИЗМЕРЯЕМЫХ НАПРЯЖЕНИЙ
±3% от номинального напряжения при R≥10ГОм
НОМИНАЛЬНАЯ ПОГРЕШНОСТЬ ПО СОПРОТИВЛЕНИЮ
± 5% от показаний от 1 МОм до 1ТОм при 5кВ
± 20% от показаний от 1 ТОм до 5ТОм при 5кВ
(для меньших напряжений, верхняя граница уменьшается пропорционально)
± 20% от показаний от 10 кОм до 100кОм
± 10% от показаний от 100 кОм до 1МОм
ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ
- Автоматический расчет индекса поляризации
- Автоматический расчет коэффициента диэлектрического поглощения
- Программируемые отбраковочные тесты
- Тест шаговым напряжением
- Память на 4000 измерений
- Переключаемый фильтр для удаления внешних шумовых помех
ВСТРОЕННЫЙ ПРИНТЕР
Печать прошедшего времени, действующего напряжения и измеренного сопротивления каждые 15 секунд.
ИНТЕРФЕЙС
USB.
ВСТРОЕННЫЙ ТАЙМЕР
Показывает прошедшее время в формате мин:сек. Отчет начинается автоматически для каждого измерения.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ MEGALOGG2
Дружественное, легкое в использовании программное обеспечение. Измерения представлены в графической и табличной форме. Имеется автоматический генератор отчетов, учитывающий пользовательские комментарии.
ЗАЩИТА ОТ ВОЗДЕЙСТВИЙ ОКРУЖАЮЩЕЙ СРЕДЫ
IP54 при использовании с закрытой крышкой.
КЛАСС БЕЗОПАСНОСТИ
Соответствует 61010-1.
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ
Соответствует 61326-1.
ПОМЕХОУСТОЙЧИВОСТЬ К ЭЛЕКТРОМАГНИТНОМУ ИЗЛУЧЕНИЮ
Соответствует 61000-4-3
ЭЛЕКТРОСТАТИЧЕСКАЯ ПОМЕХОУСТОЙЧИВОСТЬ
Соответствует 61000-4-2.
ПИТАНИЕ
Внутренние перезаряжаемые Ni-Mh батареи 12 В – 2,3 Ач.
ВРЕМЯ РАБОТЫ ОТ БАТАРЕИ
Приблизительно 8 часов измерений.
ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ БАТАРЕЙ
Для сетей питания 100 — 240 В.
ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР
-5°C до 50°C.
ДИАПАЗОН ТЕМПЕРАТУР ХРАНЕНИЯ
-25°C до 65°C.
ДИАПАЗОН ВЛАЖНОСТИ
95% отн. влажности (без конденсата).
ВЕС ОБОРУДОВАНИЯ
Приблизительно 4,3 кг.
ГАБАРИТЫ
340 x 295 x 152 мм.
ВХОДЯЩИЕ В КОМПЛЕКТ АКСЕССУАРЫ
2 Измерительных щупа (1,80 м)
1 Защищенный измерительный щуп (1,80 m)
1 Кабель питания зарядного устройства
1 USB кабель
1 Защитная сумка
1 Руководство пользователя
1 Программное обеспечение
10 Рулонов бумаги для принтера
