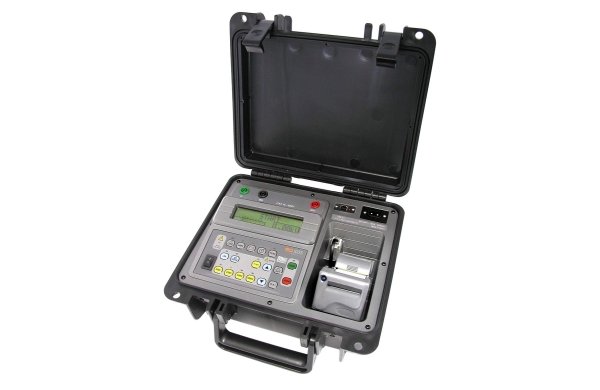

MEGABRAS MД 1035 – это интеллектуальный измеритель сопротивления изоляции напряжением до 1 кВ, управляемый микропроцессором. Кроме обычного измерения сопротивлений изоляции до 1TОм, его расширенные функции позволяют автоматически измерять Индекс Поляризации и Коэффициент Диэлектрической Абсорбции, что приводит к значительному упрощению процесса проверки трансформаторов.
Данный измеритель сопротивления изоляции представляет собой портативный прибор с аккумуляторным питанием. Испытательное напряжение может быть задано в диапазоне от 100 В до 1 кВ с шагом 50 В. Благодаря своему принципу измерения (измерение фактического напряжения) точность измерения сопротивления не зависит от ошибок испытательного напряжения.
Встроенный хронометр автоматически подсчитывает время счета, прошедшее с момента начала измерения. Измеренные значения передаются через USB-интерфейс и распечатываются с помощью встроенного принтера (опция) для регистрации проведенного теста. Кроме того, измеренные значения сохраняются в энергонезависимой внутренней памяти. Имеется возможность сохранения до 4000 значений, которые затем переносятся на компьютер, на котором установлено специализированное программное обеспечение.
Данное программное MegaLogg2 обеспечение позволяет проводить дополнительный анализ результатов тестирования, в том числе графическое представление и автоматическое составление отчетов. Часы реального времени и календарь, а также порядковый номер испытания, помогают найти каждый проведённый замер и составить систему предупредительного технического обслуживания, применяя анализ показателей изоляции и трендов.
Ряд дополнительных измерительных функций необходим для проведения сложного анализа изоляции. Конфигурируемые отбраковочные измерения “ годен/не годен ” и измерения с фиксацией времени выполняются автоматически и имеют очень простую и удобную настройку. Параметры измерения сохраняются в энергонезависимой памяти в целях облегчения доступа.
Для того, чтобы гарантировать безопасность пользователя, корпус изделия изготавливается из пластмассы с высокой диэлектрической прочностью. Выходные клеммы размещаются в самом дальней, наиболее защищенной части прибора. Световой индикатор показывает наличие высокого напряжения и гаснет, когда ёмкости (как внутренние, так и внешние) разряжаются до безопасных значений.
Мегомметр работает от аккумуляторной батареи и имеет встроенное зарядное устройство, кото-рое подключается в сеть электропитания 100 .. 240 В~. Корпус прибора ударопрочный и легкий, его удобно переносить. Прибор подходит для использования в суровых погодных условиях. Таким образом, MД 1035 обеспечивает надежные и точные измерения как в лаборатории, так и в по-левых условиях.
MД 1035 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Испытательное напряжение
100 В, 250 В, 500 В, 1000 В непосредственно, одна кнопка для выбора.
От 100 В до 1 кВ с шагом 50 В. Постоянный ток, отрицательная полярность
Диапазон измерения сопротивления
до 1 ТОм при 1 кВ.
Ток короткого замыкания
1.5 ± 0.5 мА
Точность испытательного напряжения
± 3% от номинального измерительного напряжения при 10 ГОм
Основная погрешность оборудования
± 5% показания ± 3 е.м.р.
(от 1 MОм до 500 ГОм при любом испытательном напряжении)
Расширенные функции
Автоматический расчет Индекса Поляризации.
Автоматический расчет Коэффициента Диэлектрической Абсорбции.
Программируемый тест “годен/ не годен”.
Программируемый счетчик времени.
Встроенный принтер (опция)
Распечатка прошедшего времени замера, фактического напряжения и сопротивления, измеряемого каждые 15 секунд.
Встроенная память
Хранение до 4000 значений данных измерений
Интерфейс
USB
Встроенный хронометр
Показывает затраченное время теста в формате ММ:СС. Отсчет начинается автоматически для каждого измерения.
Часы реального времени и календарь
Обеспечивают точная идентификация каждого проведенного замера.
Исполнение корпуса
Степень защиты IP54 с закрывающейся крышкой
Класс безопасности
В соответствии со стандартом 61010-1.
ЭМС
В соответствии со стандартом 61326-1.
Устойчивость к электростатическим разрядам
В соответствии со стандартом 61000-4-2.
Устойчивость к электромагнитному облучению
В соответствии со стандартом 61000-4-3.
Питание
Внутренняя аккумуляторная батарея 12 В / 2.3 Aч.
Зарядное устройство
Для электрической сети 100 .. 240 В~.
Диапазон рабочих температур
От -5°C до +50°C.
Температура хранения
От -25°C до +65°C.
Амплитуда колебаний влажности
95% RH (без конденсации).
Вес оборудования
Примерно 3.5 кг
Размеры
274 x 250 x 124 мм
Принадлежности
2 измерительных наконечника (1.80 м,
1 защитный кабель “GUARD” (1.80 м)
1 Сетевой кабель
1 USB кабель
1 программное обеспечение
1 Руководство по эксплуатации
1 Сумка для переноски прибора
