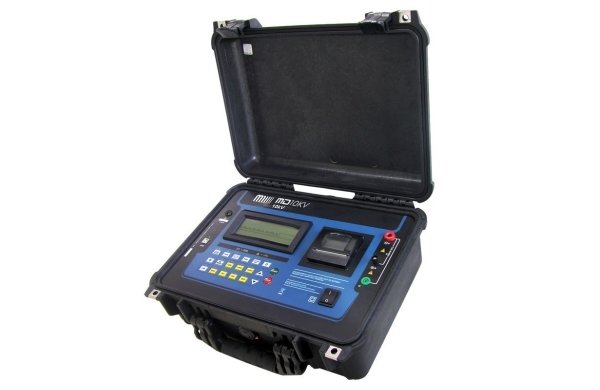

Цифровой анализатор изоляции МЕГАБРАС MД 10KV

Артикул: 1-365816

  • Напряжение до 10 кВ с шагом 25 В
  • Сопротивление изоляции до 10 TОм
  • Автоматические измерения коэффициент абсорбции, индекс поляризации, емкость, ток утечки, тест шаговым напряжением
  • Вольтметр постоянного и переменного тока до 600 В
  • Встроенные часы и календарь
  • Память на 4 000 измерений

Цифровой тестер изоляции модели MД 10KV является флагманом линейки приборов анализа изоляции компании Megabras, и это один из наиболее полных и сложных решений из доступных на международном рынке. Мощное программное обеспечение позволяет делать диагностический анализ результатов измерения. Проверенная схемотехника обеспечивает безопасные, надежные и точные измерения сопротивлений изоляции до 10000 ГОм. Есть четыре предустановленных уровня напряжений измерения (выбор кнопками прямого доступа): 500В – 1кВ – 5кВ – 10 кВ. Другие уровни напряжения измерений могут быть выбраны с шагом в 25В, 100В или 500В.

Мощный микропроцессор управляет работой прибора и позволяет использовать набор дополнительных функций, делающих работу с прибором проще: автовыбор диапазона, память данных измерений, вольтметр постоянного / переменного тока, автоматическое измерение коэффициента абсорбции и индекса поляризации, измерение тока утечки и емкости, программируемое по таймеру время измерения, настраиваемые годен / не годен тесты, тест шаговым напряжением, часы реального времени и календарь.

Встроенный таймер показывает прошедшее с момента начала измерения время, в минутах и секундах, до 90 минут.

Измеренные значения передаются через интерфейс USB и печатаются встроенным принтером (опция) для регистрации проведенного измерения. Более того, измеренные значения сохраняются в энергонезависимой внутренней памяти. До 4000 измерений возможно сохранить для последующей передачи на компьютер для обработки их в программном обеспечении MeгаЛогг2. Это современное программное обеспечение позволяет проводить дальнейший анализ результатов измерения, включая такие функции как вывод графиков и автоматическую генерацию протоколов испытаний. Текущее время, дата и последовательный номер измерения облегчают идентификацию каждого измерения и организацию системы предупреждающего обслуживания на основе анализа трендов.

MD-10KVx питается от встроенных аккумуляторов и имеет автоматическое зарядное устройство, подключаемое к сетям питания 100-240 В. Корпус прибора легкий, удобный в переноске, ударопрочный и пригодный для использования в суровых погодных условиях. Все это позволяет мегомметру обеспечивать надежные и точные измерения как в лаборатории, так и в полевых условиях.

ИСПЫТАТЕЛЬНЫЕ НАПРЯЖЕНИЯ

500, 1кВ, 5 кВ, 10кВ  — выбор одной кнопкой.

500 В до 10 кВ  с шагом в 25, 100 или 500 В.

Постоянное напряжение, отрицательная полярность.



МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ СОПРОТИВЛЕНИЯ

10 000 ГОм при 10кВ

ВОЛЬТМЕТР ПОСТОЯННОГО ТОКА

От 15В  до  600 В постоянного тока

Точность: ±(5% от показания + 3 значащих цифры)

ВОЛЬТМЕТР ПЕРЕМЕННОГО ТОКА

От 15В  до  600 В переменного тока (RMS)

Точность: ±(5% от показания + 3 значащих цифры)

КАТЕГОРИЯ ПЕРЕНАПРЯЖЕНИЯ

CAT. III – 600В

ИЗМЕРЕНИЕ ТОКА УТЕЧКИ

от 1нА до 1500мкА

±(10% от показания + 3 значащих цифры)

ИЗМЕРЕНИЕ ЕМКОСТИ

от 50нФ  до   10мкФ   при  500В

от 50нФ  до   5 мкФ    при  1000В

от 30нФ  до   2 мкФ    при  2500В

от 30нФ  до   1 мкФ    при  5000В

от 30нФ  до   680 нФ  при  10000В

Точность: ±10 от показания + 3 значащих цифры

ТОК КОРОТКОГО ЗАМЫКАНИЯ

Макс.2 мА

ТОЧНОСТЬ ИЗМЕРЯЕМЫХ НАПРЯЖЕНИЙ

±3% от номинального напряжения при 10ГОм



НОМИНАЛЬНАЯ ПОГРЕШНОСТЬ МЕГОММЕТРА

± 5% от показаний от 1 МОм до 1ТОм при 10кВ

± 20% от показаний от 1 ТОм до 10ТОм при 10кВ

(для меньших напряжений, верхняя граница уменьшается пропорционально)

± 20% от показаний ± 5 знаков от 10 кОм до 100кОм

± 10% от показаний ± 5 знаков от 100 кОм до 1МОм



ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

  • Автоматический расчет индекса поляризации
  • Автоматический расчет коэффициента диэлектрической абсорбции
  • Программируемые отбраковочные тесты годен/негоден
  • Пошаговое испытательное напряжение
  • Память на 4000 измерений
  • Переключаемый фильтр для удаления внешних шумовых помех



ВСТРОЕННЫЙ ПРИНТЕР  (ОПЦИЯ)

Печать прошедшего времени, действующего напряжения и измеренного сопротивления за каждые 15 секунд.

ИНТЕРФЕЙС

USB.

ВСТРОЕННЫЙ ХРОНОМЕТР

Показывает прошедшее время в формате мин:сек. Отчет начинается автоматически для каждого измерения.



ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ MEGALOGG2

Дружественное, легкое в использовании программное обеспечение. Измерения представлены в графической и табличной форме. Имеется автоматический генератор отчетов, учитывающий пользовательские комментарии.



ЗАЩИТА ОТ ВОЗДЕЙСТВИЙ ОКРУЖАЮЩЕЙ СРЕДЫ

IP54 при использовании с закрытой крышкой.



КЛАСС БЕЗОПАСНОСТИ

Соответствует IEC 61010-1.



ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ

Соответствует ГОСТ Р 61326-1.



ПОМЕХОУСТОЧИВОСТЬ К ЭЛЕКТРОМАГНИТНОМУ ИЗЛУЧЕНИЮ

Соответствует  ГОСТ Р 61000-4-3



ЭЛЕКТРОСТАТИЧЕСКАЯ ПОМЕХОУСТОЙЧИВОСТЬ

Соответствует  ГОСТ Р 61000-4-2.



ПИТАНИЕ

Внутренние перезаряжаемые батареи 12,8 В / 6 Ач.



ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ БАТАРЕЙ

Адаптер переменного тока 18В, 2 А.

(Вход 90 – 260В, 45-65Гц)



ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР

-5°C до 50°C.



ДИАПАЗОН ТЕМПЕРАТУР ХРАНЕНИЯ

-25°C до 65°C.



ДИАПАЗОН ВЛАЖНОСТИ

95% отн. влажности (без конденсата).



ВЕС ОБОРУДОВАНИЯ

Приблизительно 6,3 кг.



ГАБАРИТЫ

406 x 330 x 174 мм.



ВХОДЯЩИЕ В КОМПЛЕКТ АКСЕССУАРЫ

2 Измерительных кабеля

1 Экранирующий измерительный кабель

1 Адаптер питания переменного тока

1 USB кабель

1 Защитная сумка

1 Руководство по эксплуатации

1 Программное обеспечение MegaLogg2
