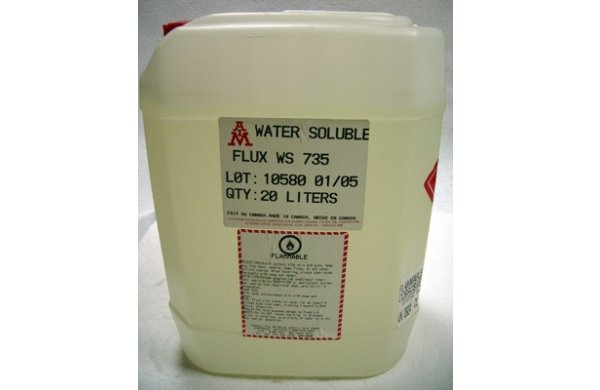

Водорастворимый жидкий флюс WS-735
Особенности:
· Водорастворимый
· Улучшенная активность;
· Нанесение путем распыления, вспенивания, погружения и с помощью кисточки;
· Расширенные возможности паяльного процесса,
· Улучшенное смачивание,
· Пеноустойчивые остатки.
Описание
WS 735 – флюс нового поколения, использующийся для пайки волной припоя, созданный на спиртовой
основе. Дает хорошие результаты при нанесении с помощью оборудования для распыления или вспенивания; методом погружения или при помощи кисти. WS 735 активен при комнатной температуре и сохраняет широкий диапазон активации; имеет исключительные смачивающие свойства и продуцирует блестящие паяные соединения. Дает хорошие результаты при работе с медью и платами с органическими покрытиями. Так как WS 735 сохраняет активность после окончания процесса пайки, все остатки должны быть удалены с платы.
Физические свойства
Содержание твердых веществ | Плотность флюса | Кислотное число |
23,1% | 0,997±0,005 | 63,6 ±2 |
Условия хранения
· Сохраняет свои свойства в течение 2 лет в герметичной упаковке. Не подлежит замораживанию.
· Не хранить вблизи открытого огня и источников тепла. Беречь от солнечных лучей.
· Поставляется готовым к употреблению, не нуждается в перемешивании.
· Не допускать хранения нового флюса и оставшегося при использовании в одном контейнере;
открытый контейнер держать запечатанным в промежутках между использованием.
Нанесение
· WS 735 разработан для нанесения путем вспенивания, но также может быть нанесен и распылением, погружением или кистью. Емкость для флюса должна быть из пластика или титана.
· Поставляется готовым к распылению без использования разбавителя. При распылении необходимо добиться и поддерживать равномерное и достаточное покрытие, предлагаемый уровень которого составляет 80-235 мкг/см2 сухого флюса.
· При использовании оборудования с применением азотной защиты необходимо немного дополнительное количество флюса в результате высыхания из-за большей длины оборудования.
· При нанесении флюса вспениванием воздух подается под давлением баз примесей воды и масел. Необходимо отрегулировать головку вспенивателя таким образом, чтобы добиться мелких пузырьков для оптимального покрытия флюсом. Вследствие испарения необходимо периодически добавлять разбавитель.
· В процессе нанесения флюса рекомендуется контролировать кислотное число, поддерживая его в пределах 14,2-15,2 мг КОН/г или 30-32 капли при использовании набора для титрования AIM.
Контроль процесса
Удельный вес контролируется при помощи автоматического устройства для контроля плотности флюса или вручную с помощью ареометра. Для оптимизации процесса удельный вес должен поддерживаться на уровне 0,997±0,005. Емкость для флюса должна очищаться от флюса и заполняться новым еженедельно при ежедневном использовании. При распылении необходимо обеспечить надлежащее покрытие платы.
Возможные дефекты и их причины
Возможные дефекты | Причины |
· Образование перемычек припоя |
Несоответствующий флюс, чрезмерный предварительный нагрев, чрезмерная скорость подачи конвейера, загрязнения припоя. |
· Образование шариков припоя |
Низкая температура предварительного нагрева, чрезмерное количество флюса. |
· Белые остатки флюса | Чрезмерное количество флюса, загрязнение флюса или припоя. |
· Бесцветные соединения | Окисление припоя, загрязнение платы/компонентов, чрезмерный нагрев. |
Отмывка
WS-735 отмывается водопроводной водой, для окончательного полоскания применяется деионизированная вода. Температура воды 38-650С достаточна для удаления остатков.
Правила безопасности
· Использование вентиляции и средств персональной защиты.
· Храните опасные вещества только в надлежащей упаковке.
