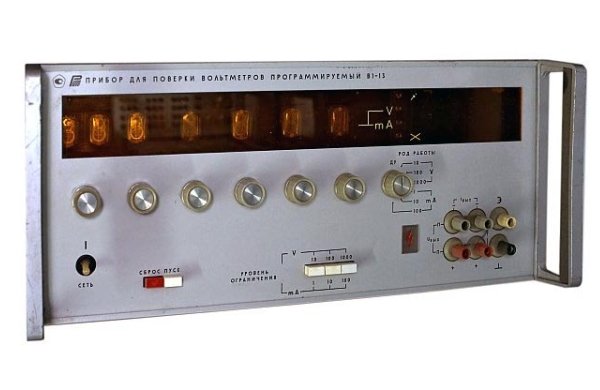

Калибратор В1-13
В1-13 калибратор предназначен для поверки измерительной аппаратуры постоянного тока (цифровых вольтметров, аналого-цифровых и цифроаналоговых преобразователей, измерительных усилителей, делителей напряжения и т. п.) как в автоматизированных системах поверки, так и автономно. Управляется вручную, дистанционно и по программе (по внешней программе пользователя) с помощью сигнала в позиционном коде 1-2-4-8. Выход с рабочим напряжением до 1000 В изолирован от корпуса и цепей управления. Предусмотрено устройство ограничения уровня выходного параметра по величине и диапазону.
| Технические характеристики | ||
| Поддиапазон измерения | Погрешность установки напряжения относительно меры ЭДС | Погрешность установки напряжения с учетом меры ЭДС |
| 10 мкВ-10 В | 0,001+0,0004 Uк/Uх | 0,005+0.0004Uк/Uх |
| 100мкв-100В | 0,002+ 0.0005Uк/Uх | 0,005+0.0005Uк/Uх |
| 1 мВ-1000 В: до 500 В свыше 500 В |
0,0025+0.0005Uк/Uх 0.005 |
0,006+0.0005Uк/Uх 0.01 |
Дополнительная погрешность при изменении окружающем температуры на каждые 10°С в рабочем интервале температур, не более:
- 0,001% от U +0.0002% от UK для Uк = 10 В;
- 0,003% от U+0,0002% от Uк для UK =100 и 1000 В;
- при установке калиброванных токов ±(1*10-4 Iх + 1*10-5 Iк)
• Выходное сопротивление 0,001 Ом
• Максимальный ток нагрузки: 110 мА (до 100 В); 11 мА (свыше 100 В)
• Дрейф выходного напряжения за 8 ч (0,002+ 0.00015 Uк/Uх )%
• Диапазон установки калиброванных токов 1 нА-100 мА (1-10-100 мА)
• Основная погрешность установки (0,0015+ 0.001 Uк/Uх )%
• Максимальное напряжение на нагрузке: 1000 В (до 10 мА);100 В (свыше 10 мА)
• Время установления выходного параметра (с погрешностью 0,001%) 5 с
